Dieses Modell veranschaulicht einen Fachwerkträgerentwurf, bei dem vertikale Gurte mithilfe geschweißter Knotenbleche verbunden sind und so einen T-Stoß bilden. Solche Verbindungen sind im Stahlbau üblich, um spezifische Lastverteilungen aufzunehmen. Die Schweißmethode gewährleistet eine feste Verbindung und minimiert das Risiko eines Anschlussversagens.

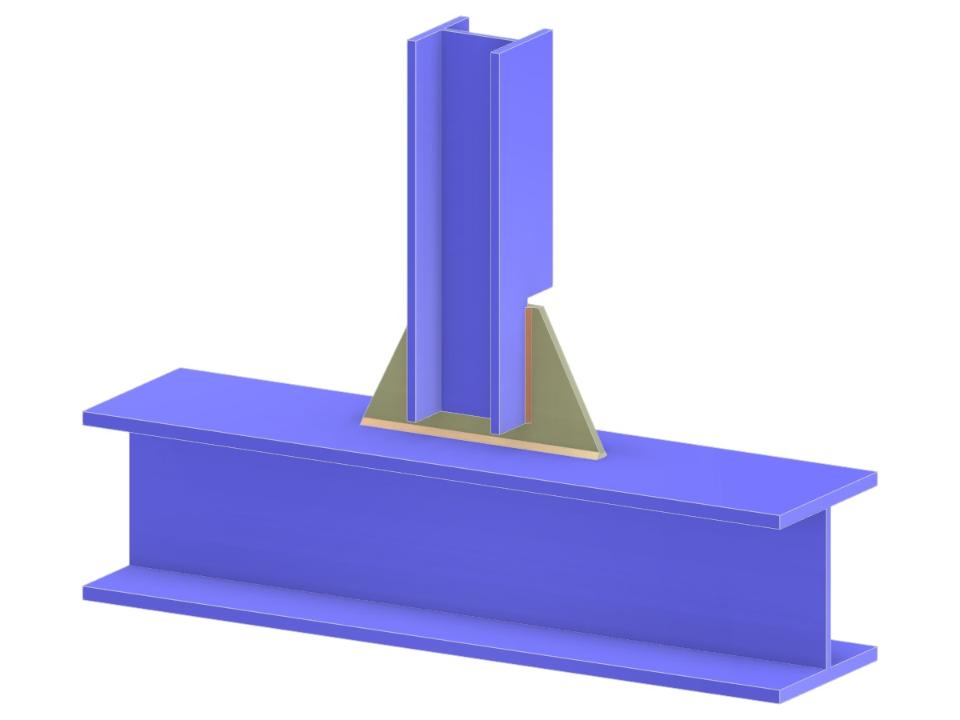

Fachwerk T-Stoß | Vertikale an Gurt Verbindung über Knotenblech
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,079 t |
| Abmessungen (metrisch) | 0,920 x 0,590 x 0,000 m |
| Abmessungen (imperial) | 3.02 x 1.94 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
