Dieses Modell zeigt eine Fachwerkstruktur, die geschraubte K-Verbindungen für die Verbindung von Komponenten wie Diagonalen mit Gurten verwendet. Die Konstruktion umfasst Elemente wie Knotenbleche, Zungenplatten und Kopfplatten mit Hohlprofilen aus Rechteckhohlprofilen (RHP). Das Modell demonstriert gängige Ingenieurpraktiken bei Schraubverbindungen für Fachwerksysteme.

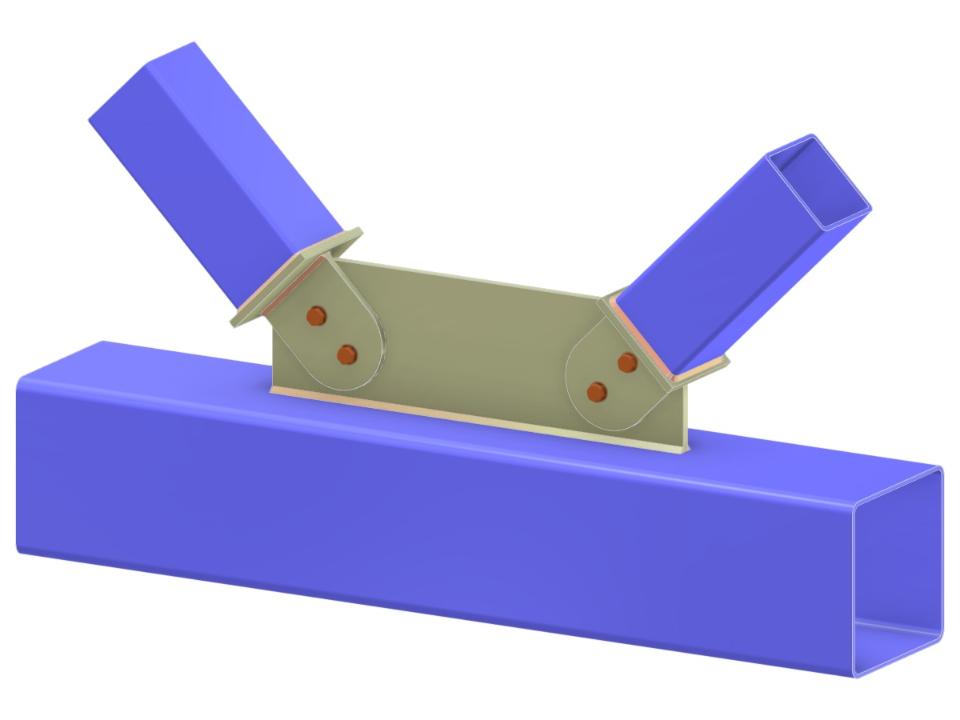

Fachwerk-K-Knoten | Diagonalenanschluss an den Gurt über Laschenblech, Zungenblech und Kopfplatte
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,062 t |
| Abmessungen (metrisch) | 1,160 x 0,470 x 0,000 m |
| Abmessungen (imperial) | 3.81 x 1.54 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
