Dieses Modell zeigt eine Fachwerkstruktur mit einer Kombination aus Diagonalstäben und vertikalen Stäben, die mit Knotenblechen und geschlitzten Zungenblechen am Gurt befestigt sind. Der Entwurf umfasst Schraubverbindungen am KT-Anschluss, wobei Deckplatten für erhöhte Stabilität sorgen. Die Struktur verwendet Hohlprofile, insbesondere kreisförmige Hohlprofile (Circular Hollow Sections, CHS), die Festigkeit und Leichtigkeit betonen.

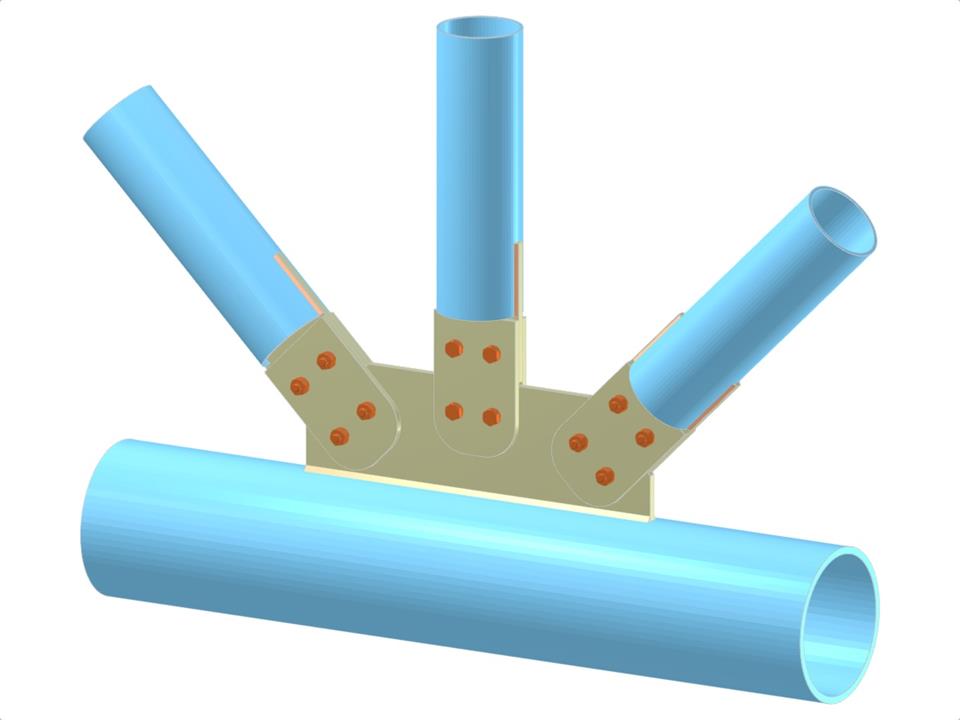

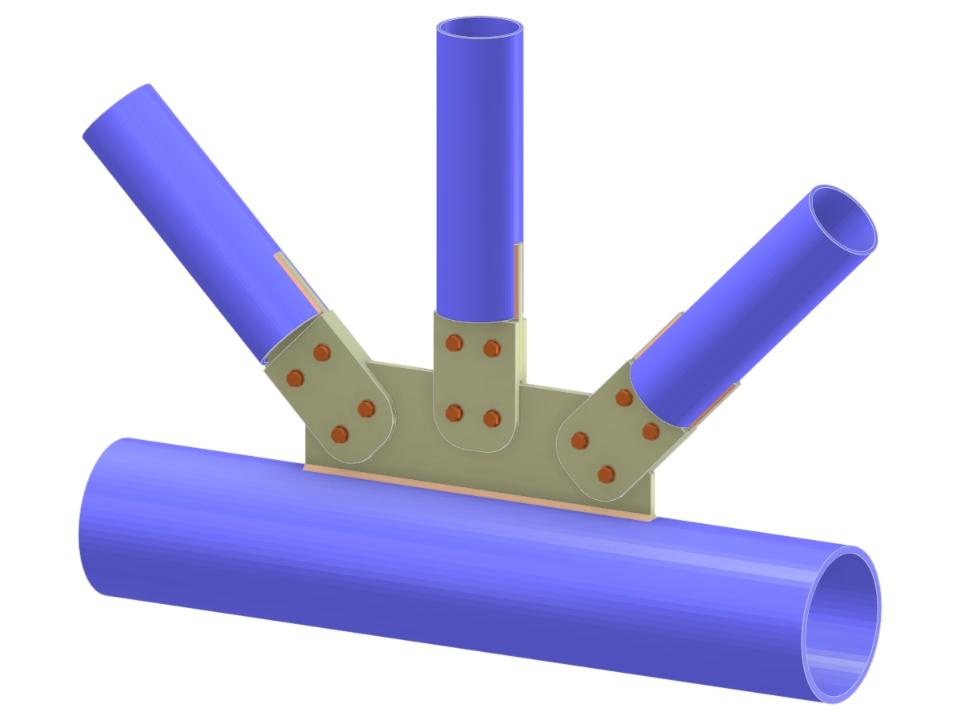

Fachwerk KT-Knoten: Diagonal- und Vertikalanschluss an Gurtung über Knotenblech, Laschenblech und Deckbleche
| Anzahl Knoten | 6 |
| Anzahl Linien | 5 |
| Anzahl Stäbe | 5 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,095 t |
| Abmessungen (metrisch) | 1,170 x 0,780 x 0,000 m |
| Abmessungen (imperial) | 3.84 x 2.56 x 0 feet |
