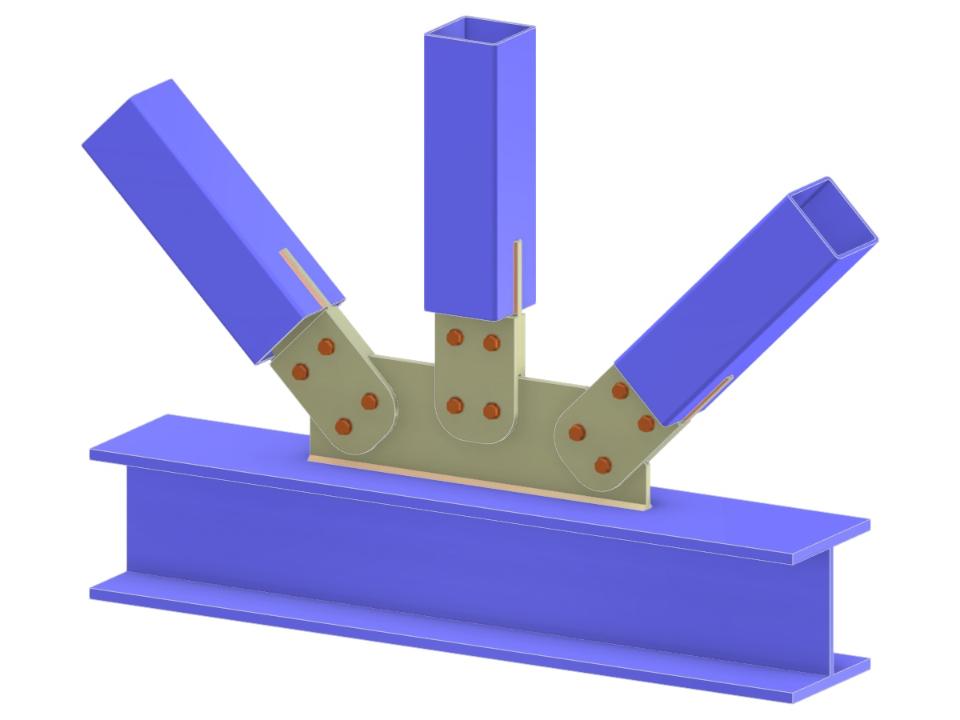

Dieses Modell zeigt eine Fachwerkkonstruktion mit Diagonalen und Vertikalen, die über einen Knotenblechanschluss mit den Gurten verbunden sind. Es werden geschlitzte Laschen und Deckbleche eingesetzt, die durch Schraubverbindungen an KT-Knotenpunkten befestigt sind. Die Konstruktion umfasst Hohlprofile, die von RHS-Profilen zu einem H-Profil übergehen, um die strukturelle Stabilität und Integrität zu gewährleisten.
Fachwerk-KT-Anschluss | Diagonale und Vertikale an Gurtverbindung mittels Knotenblech, Zungenplatte und Deckplatten
| Anzahl Knoten | 6 |
| Anzahl Linien | 5 |
| Anzahl Stäbe | 5 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,124 t |
| Abmessungen (metrisch) | 1,170 x 0,780 x 0,000 m |
| Abmessungen (imperial) | 3.84 x 2.56 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
