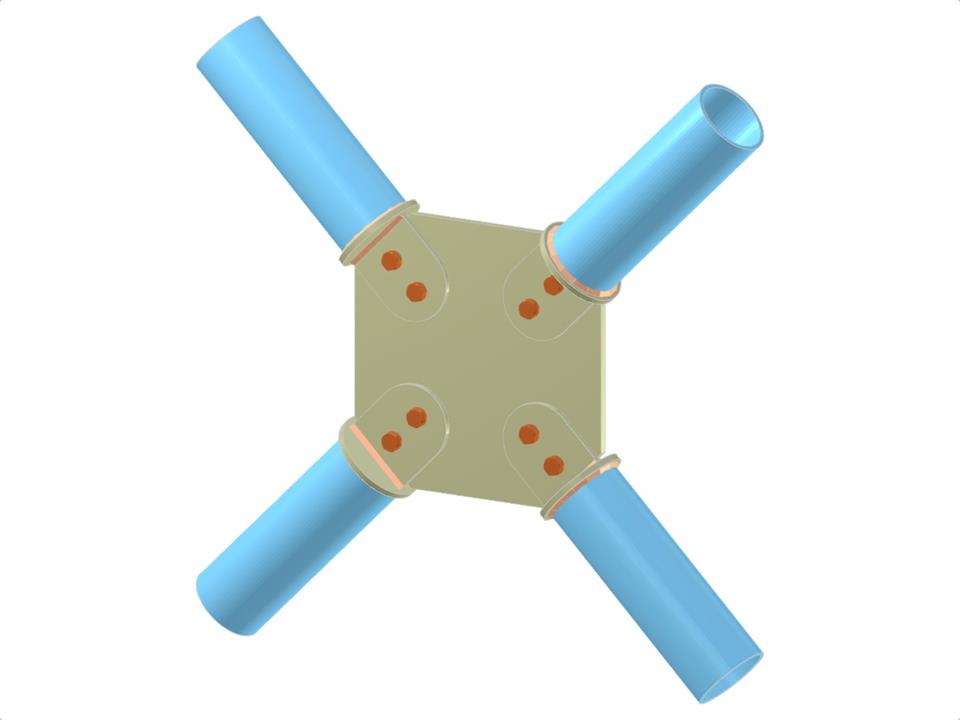

Dieses Modell zeigt ein strukturelles Verbandssystem, das aus sich kreuzenden Diagonalen mit Knotenblechen und Anschlusslaschen besteht. Der X-Knotenanschluss verwendet verschraubte Kopfplatten und beinhaltet Hohlprofile, insbesondere kreisförmige Hohlprofile (CHS). Ausgelegt auf Effizienz und Stabilität, gewährleistet die strukturelle Anordnung optimale Lastübertragung und Unterstützung.

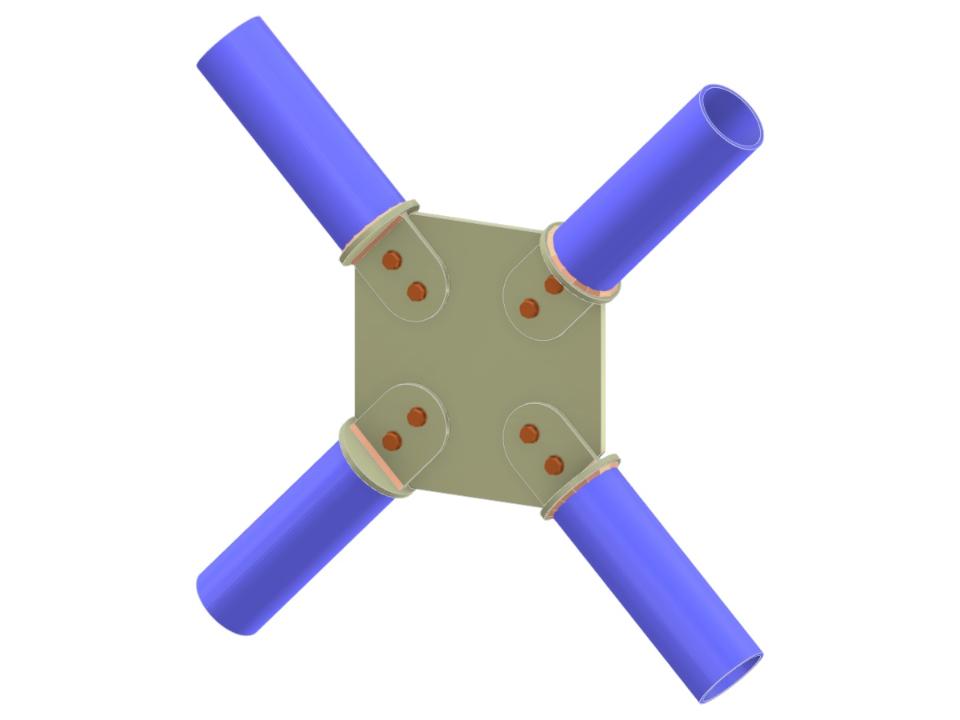

Verband X-Anschluß | Diagonal an Diagonal-Anschluß mit Knotenblech und Zungenplatte
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,025 t |
| Abmessungen (metrisch) | 0,740 x 0,740 x 0,000 m |
| Abmessungen (imperial) | 2.43 x 2.43 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
