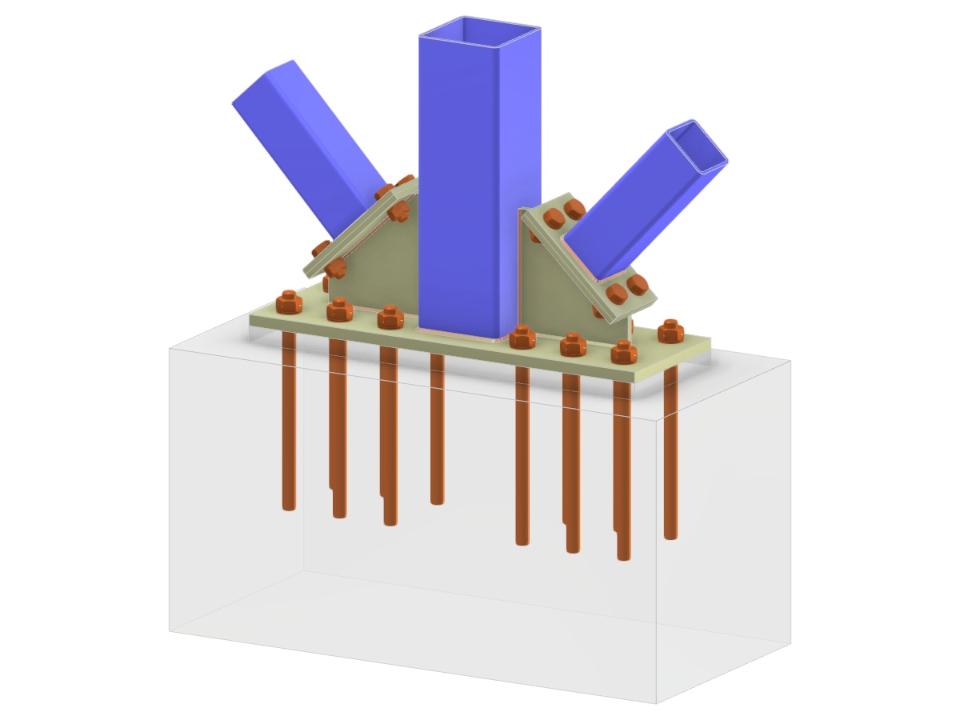

Dieses Modell veranschaulicht die Konstruktion einer Stützenfußverbindung, die aus einem rechteckigen Hohlprofil (RHS) sowie zwei diagonalen RHS-Teilen besteht. Es umfasst eine Grundplatte mit einer Rippe und veranschaulicht eine diagonale, geschraubte Platte-Platte-Verbindung zusammen mit einer geeigneten Verankerungstechnik. Diese Konfiguration bietet strukturelle Integrität und Stabilität.
Stützenfuß mit zwei Diagonalen aus dem Vertikalverband
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,070 t |
| Abmessungen (metrisch) | 2,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 6.56 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
