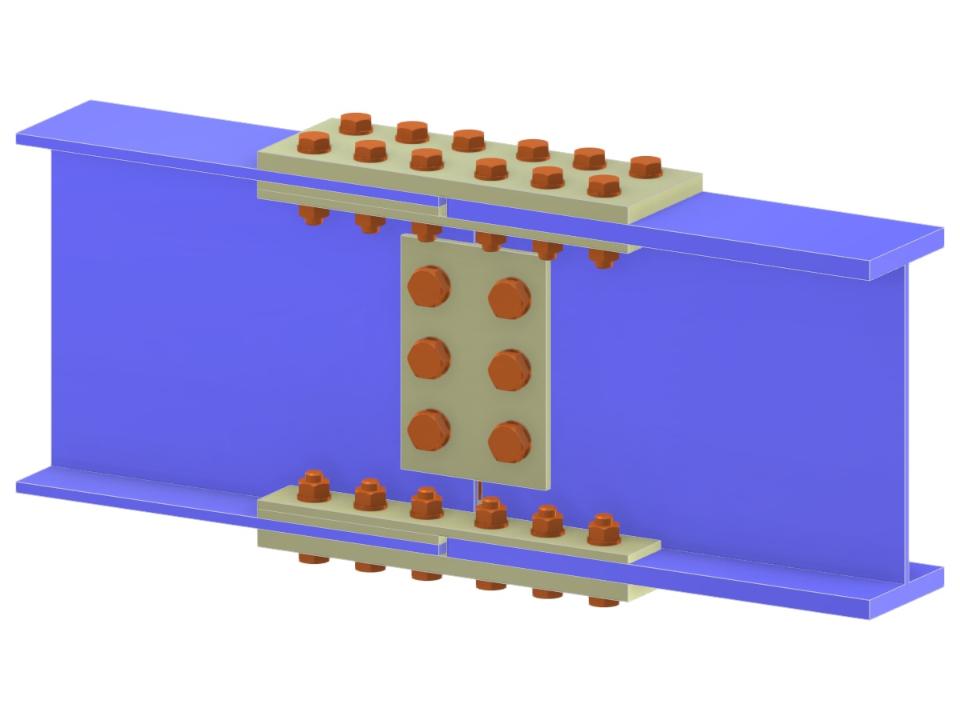

Dieses Modell zeigt einen Trägerstoß mit äußeren und inneren Flanschstoßplatten, Stegstoßplatten sowie inneren Futterplatten, die eine geschraubte, biegesteife Verbindung bilden. Die I-Profil-Träger weisen unterschiedliche Querschnitte auf, wobei die Querschnittshöhe gleich bleibt, während die Steghöhe variiert. Diese bauliche Konfiguration ist ideal für Situationen, die Tragfähigkeit und Anpassungsfähigkeit über verschiedene Trägerabmessungen hinweg erfordern.
Trägerstoß mit Flansch- und Stegstoßplatten und inneren Füllplatten
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,131 t |
| Abmessungen (metrisch) | 2,000 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 6.56 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
