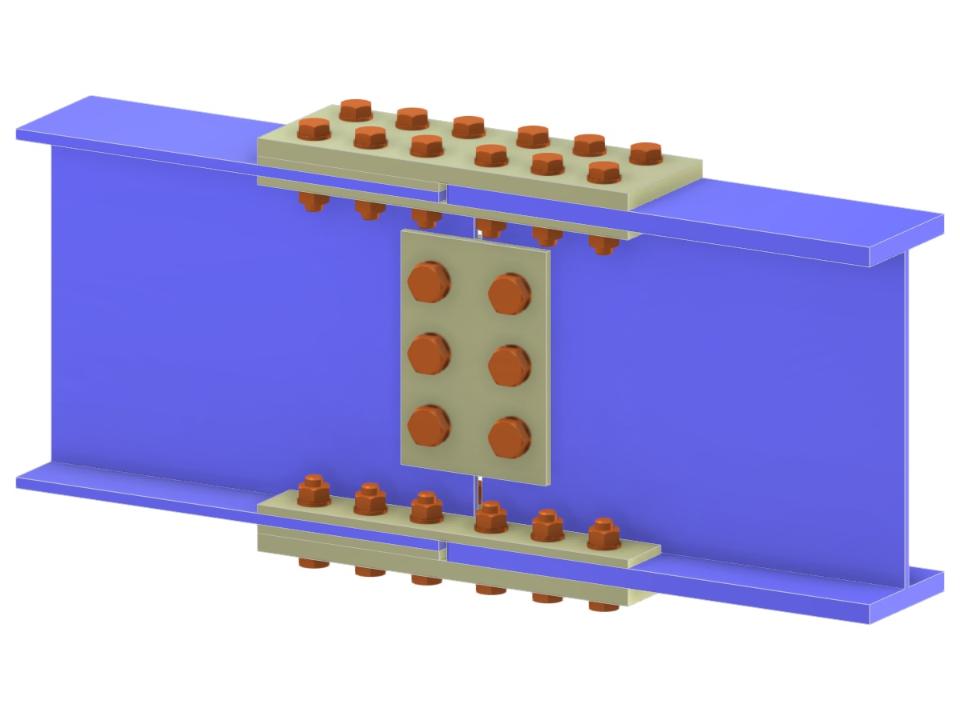

Dieses Modell zeigt einen komplexen Trägerstoß im Stahlbau mit geschraubten äußeren und inneren Flanschlamellen sowie Steglaschem. Die Konstruktion ermöglicht den Anschluss unterschiedlicher Profilhöhen bei gleicher Steghöhe der I-Profile und stellt eine biegesteife Verbindung sicher. Äußere Futterbleche gleichen die unterschiedlichen Flanschdicken der angeschlossenen Profile aus. Dieses Modell dient als detailliertes Beispiel für den biegesteifen Anschluss unterschiedlicher Stahlprofile.
Trägerstoß mit Flansch- und Stegstoßlaschen und inneren Futterblechen
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,133 t |
| Abmessungen (metrisch) | 2,000 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 6.56 x 0 x 0 feet |
