Gruppe der Imperfektionsfälle

In einem Imperfektionsfall vom Typ 'Gruppe der Imperfektionsfälle' können Sie vorherige Imperfektionsfälle linear miteinander kombinieren. Hierbei stehen Ihnen Kombinationen vom Typ 'UND' und 'ODER' zur Verfügung. Zusätzlich kann der Faktor jedes Imperfektionsfalles vorgegeben oder über eine Formel definiert werden.

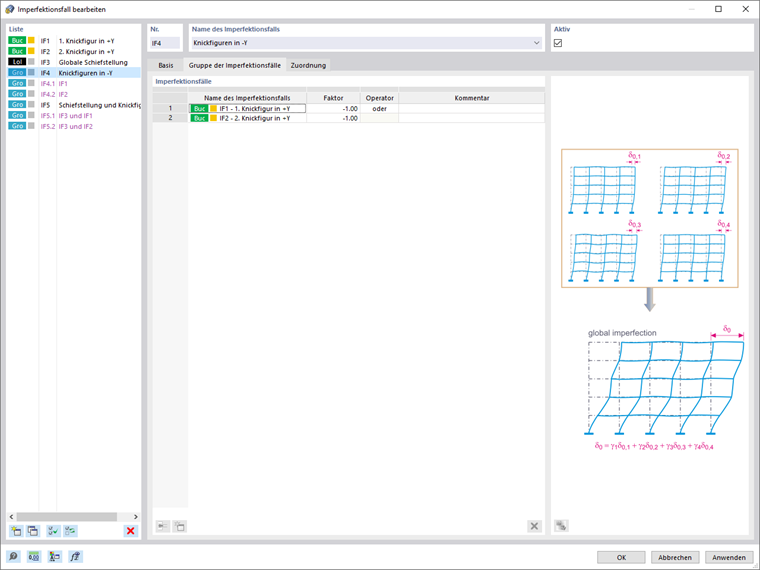

Diese Imperfektionsart kann somit genutzt werden, um von jedem zuvor erzeugtem Imperfektionsfall auch die umgekehrte Imperfektionsrichtung zu berücksichtigen. Tragen Sie hierzu bei einem Imperfektionsfall den Faktor '-1.0' in die Kombination ein.

Ebenso ermöglicht Ihnen dieser Imperfektionstyp die Überlagerung von mehreren Imperfektionsrichtungen zur Berücksichtigung des ungünstigen Falls der Imperfektionen. Nutzen Sie hierzu die Kombination mit dem Schlüsselwort 'ODER'. Es werden automatisch alle möglichen Unterkombinationen erzeugt.

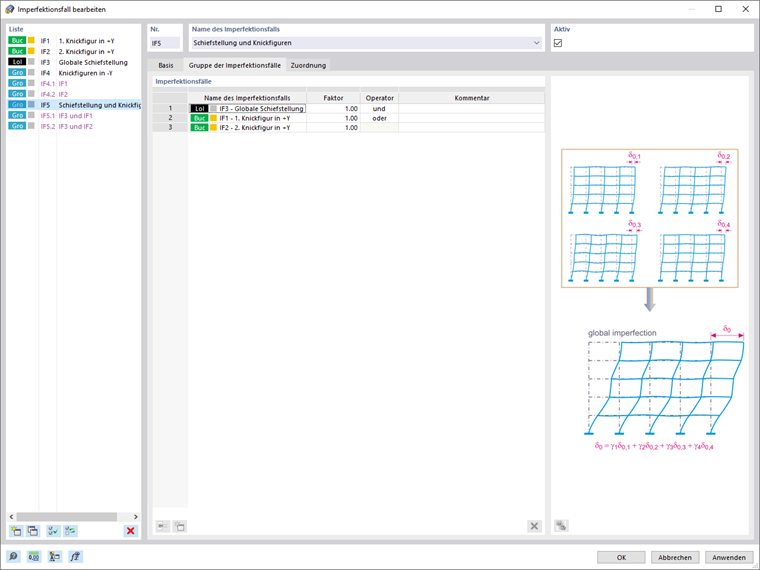

Weitere Anwendungsmöglichkeit ist die Überlagerung verschiedener Imperfektionstypen. So können Sie beispielsweise eine mittels Stabimperfektionen erzeugte globale Schiefstellung mit einer auf der Knickfigur basierenden lokalen Stabimperfektion überlagern.
