| Tragwerksplanung | Fritsch + Chiari Zivilingenieure für Bauwesen Diesterweggasse 1/6 A-1140 Wien Tel.: 0043 1 8946021 |

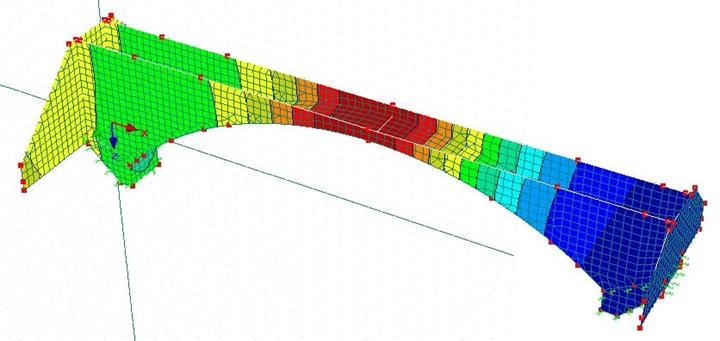

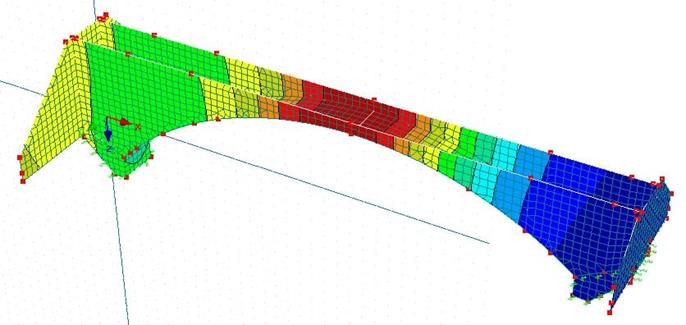

Stahlbetonbrücke mit Verankerung
Produkt-Feature
Länge: 00:00:22 min
Länge: 00:00:00 min
Länge: 00:00:31 min
Produkt-Feature
Länge: 00:00:45 min
Länge: 00:00:00 min
Die Berechnung komplexer Strukturen mittels Finite-Elemente-Software erfolgt in der Regel am Gesamtmodell. Der Bau solcher Bauwerke ist jedoch ein mehrstufiger Prozess, bei dem der Endzustand des Gebäudes durch die Kombination der einzelnen Bauteile erreicht wird. Um Fehler bei der Berechnung von Gesamtmodellen zu vermeiden, muss der Einfluss des Bauablaufs berücksichtigt werden. In RFEM 6 ist dies mit dem Add-On Analyse von Bauzuständen (CSA) möglich.
Zu den täglichen Aufgaben in der Stahlbetonbemessung gehört auch die Bemessung von Druckgliedern unter zweiachsiger Biegung. Der nachfolgende Artikel beschreibt die unterschiedlichen Methoden nach Kapitel 5.8.9, EN 1992-1-1, welche für eine Bemessung von Druckgliedern mit zweiachsiger Lastausmitte im Rahmen des Nennkrümmmungsverfahrens gem. 5.8.8 möglich sind.
Mit RF-FUND Pro können optional Setzungen der Einzelfundamente und daraus resultierende Federsteifigkeiten der Knotenlager ermittelt werden. Diese Federsteifigkeiten können in das RFEM-Modell exportiert und für weiterführende Analysen genutzt werden.
Der aktuelle Entwicklungsstand der Finite-Elemente-Programme und der Rechentechnik erlaubt die Berechnung immer komplexerer Systeme. Immer häufiger findet eine FE-Berechnung am Gesamtmodell statt. In diesem Zusammenhang sollte sich aber auch bestimmter baupraktischer Probleme angenommen werden. Eine dieser Problemstellungen ist die Berücksichtigung des Bauablaufes im Modell.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Warum gibt die eHORA Karte von Österreich andere Schneelasten als das Geo-Zonen Tool aus?
Wie kann man in RF-STAGES die Verformung im aktuellen Bauzustand und die bezogen auf das Anfangssystem sehen?
Können in RFEM orthotrope Flächenlasten definiert werden? Ich möchte eine Fläche mit unterschiedlichen Temperaturlasten je Richtung belasten.
Die Berechnung meines Modells liefert an manchen Stellen unrealistisch hohe Spannungen. Woran kann das liegen?
Kann eine Temperatur bei einer Fläche in X-Z-Ebene auch über die Höhe (in Z veränderlich) eingegeben werden?
Gibt es von Dlubal Lösungen für den Verbundbrückenbau bzw. vielleicht auch Verifikationsbeispiele oder Referenzobjekte?
