RX-HOLZ Dach

RX-HOLZ Dach ist eine spezialisierte Software zur Bemessung von Holzdächern gemäß EN 1995-1-1 und anderen nationalen Normen. Zu den Hauptfunktionen zählen die Bemessung verschiedener Dachformen wie Flach-, Pult- und Satteldächer, automatische Lastgenerierung, Bildung notwendiger Kombinationen für verschiedene Nachweise, und eine benutzerdefinierte Materialbibliothek.

Die Software bietet Ihnen auch eine einfache Geometrieeingabe, die Ermittlung von Nachweisquotienten, Lagerkräften und Verformungen sowie farbige Bezugsskalen in den Ergebnismasken.

Bemessung von Dächern aus Holz

Gesamtanzahl: 4

Eigenständiges Programm RX-HOLZ Dach| Bemessung von Holzdächern

RX-HOLZ Dach | Leistungsmerkmale

Bemessung folgender Dachformen:
- Flachdach
- Pultdach
- Satteldach (symmetrisch/unsymmetrisch)
Definition zusätzlicher Auflager mit freier Wahl der Freiheitsgrade (zusätzlich können Weg- und Drehfedersteifigkeiten der Auflager und Gelenke frei definiert werden)
Anordnung von bis zu fünf Kehlbalken/Zangen inklusive Zwischenlager für Satteldächer
Automatische Generierung der Wind- und Schneelasten
Automatische Bildung der notwendigen Kombinationen für Tragfähigkeits-, Gebrauchstauglichkeits- und Brandschutznachweise (zusätzlich lassen sich eine Vielzahl an Stab- und Knotenlasten definieren)
Im EC 5 (EN 1995) stehen aktuell die folgenden Nationalen Anhänge zur Verfügung:
- Deutschland DIN EN 1995-1-1/NA:2013-08 (Deutschland)
- NBN EN 1995-1-1/ANB:2012-07 (Belgien)
- BDS EN 1995-1-1/NA:2012-02 (Bulgarien)
- DK EN 1995-1-1/NA:2011-12 (Dänemark)
- SFS EN 1995-1-1/NA:2007-11 (Finnland)
- NF EN 1995-1-1/NA:2010-05 (Frankreich)
- I.S. EN 1995-1-1/NA:2010-03 (Irland)
- UNI EN 1995-1-1/NA:2010-09 (Italien)
- NEN EN 1995-1-1/NB:2007-11 (Niederlande)
- ÖNORM B 1995-1-1:2015-06 (Österreich)
- PN EN 1995-1-1/NA:2010-09 (Polen)
- SS EN 1995-1-1 (Schweden)
- STN EN 1995-1-1/NA:2008-12 (Slowakei)
- SIST EN 1995-1-1/A101:2006-03 (Slowenien)
- CSN EN 1995-1-1:2007-09 (Tschechische Republik)
- BS EN 1995-1-1/NA:2009-10 (Vereinigtes Königreich)
- CYS EN 1995-1-1/NA:2011-02 (Zypern)
Einfache Geometrieeingabe mit unterstützenden Grafiken
Eingabe gevouteter Kragarme mit Faseranschnitt an der Unterseite der Sparren
Umfangreiche Materialbibliothek, welche benutzerdefiniert erweitert werden kann
Ermittlung der Nachweisquotienten, Lagerkräfte und Verformungen
Farbige Bezugsskalen in den Ergebnismasken
Direkter Datenexport zu MS-Excel
Programmsprachen Deutsch, Englisch, Tschechisch, Italienisch, Spanisch, Französisch, Portugiesisch, Polnisch, Chinesisch, Niederländisch und Russisch
Prüffähiges Ausdrucksprotokoll mit allen erforderlichen Nachweisen. Als Ausgabesprachen stehen viele Sprachen zur Verfügung u. a. Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Tschechisch, Polnisch, Portugiesisch, Chinesisch, Niederländisch.

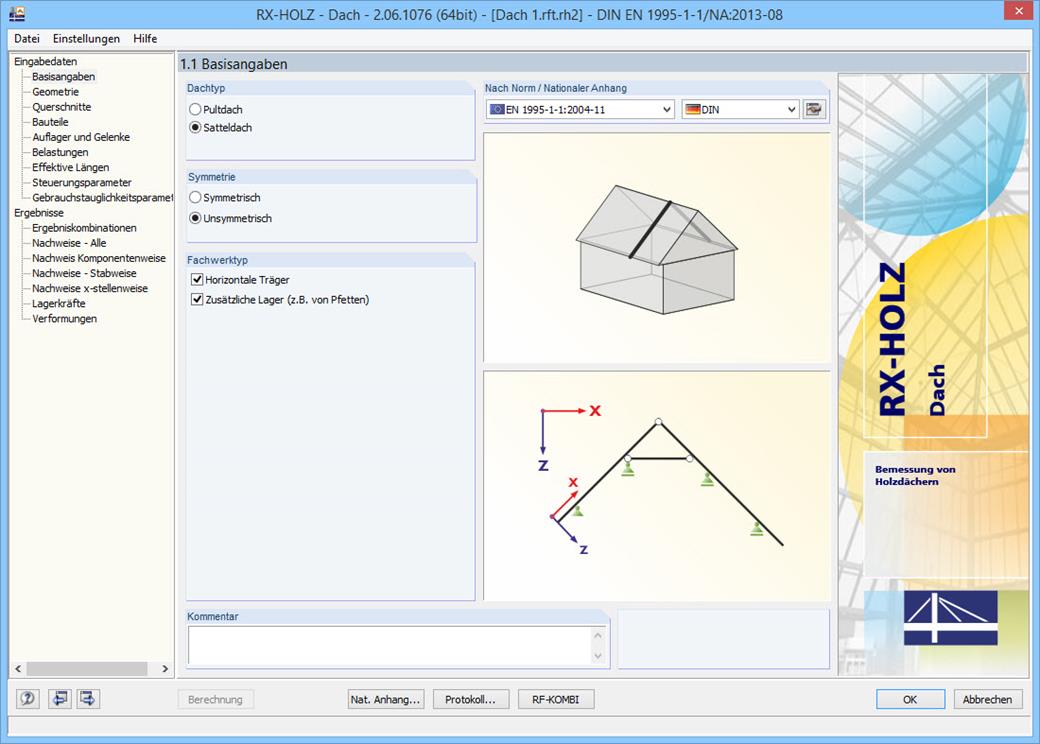

RX-HOLZ Dach | Eingabe

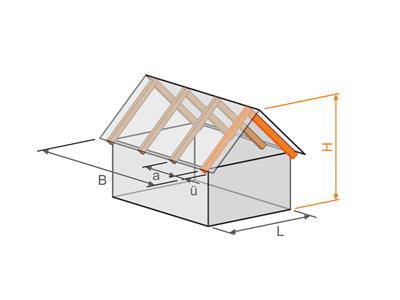

Zur Modellierung des Daches stehen verschiedene Variationsmöglichkeiten zur Auswahl. Die Geometrieeingabe wird durch grafische Darstellungen unterstützt. Änderungen werden automatisch aktualisiert.

Des Weiteren lassen sich Querschnittsschwächungen (Sparrenkerven) an den Auflagern berücksichtigen. Optional kann gesteuert werden, ob ein Nachweis der Auflagerpressung auf Sparrenseite berechnet werden soll.

Für die Eingabe der ständigen Lasten (z. B. Dachaufbau) kann eine umfangreiche erweiterbare Materialbibliothek genutzt werden. Die Lasten auf Kragträgern sowie Kehlbalken/Zangen lassen sich separat eingeben. Als sehr komfortabel erweisen sich die integrierten Generierer zur Erzeugung der diversen Wind- und Schneelastfälle. Es können manuell beliebige Punkt- und Streckenlasten ergänzt werden.

Die Lastfälle werden zur Kontrolle grafisch angezeigt und gemäß EC 5 automatisch in Kombinationen überlagert. Die Eingabe wird somit auf ein Minimum reduziert.Für Stabilitäts- und Gebrauchstauglichkeitsnachweise können die Vorgaben manuell geändert werden, um z. B. für die Kragträger (Dachüberstand) den Nachweis im GZG zu ignorieren.

RX-HOLZ Dach | Bemessung

Im RX-HOLZ Dach können nachfolgende Berechnungsvorgaben eingestellt werden: *Auswahl der Nachweise, die geführt werden sollen (GZT, GZG, Brandfall)

Festlegung, ob die Lagerkräfte und Verformungen ausgegeben werden sollen oder nicht
Anpassung der empfohlenen Grenzwerte im Nachweis der Gebrauchstauglichkeit
Festlegung der Parameter für die Durchführung der Brandschutznachweise nach dem vereinfachten Verfahren
Erhöhung der Festigkeiten gemäß EN 1995-1-1, Kapitel 3.2

RX-HOLZ Dach | Ergebnisse

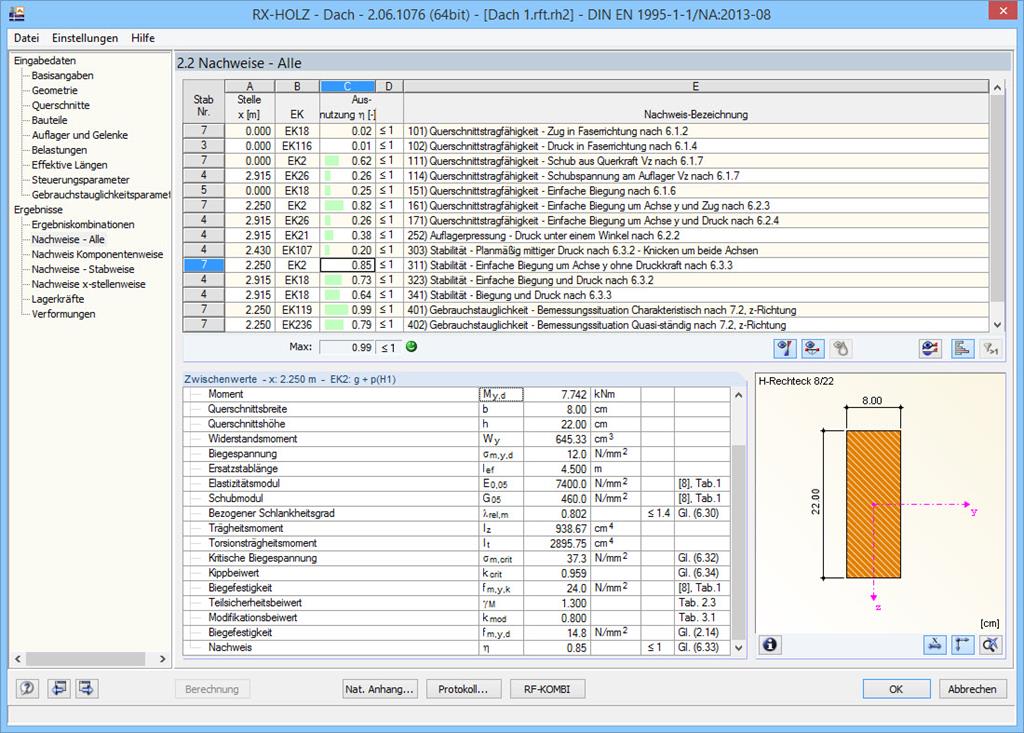

Nach der erfolgreichen Bemessung werden die geführten Nachweise mit allen erforderlichen Zwischenwerten nach unterschiedlichen Kriterien geordnet, klar strukturiert und übersichtlich aufbereitet ausgegeben. Da auch die Zwischenwerte im Detail ausgewiesen werden, sind alle Nachweise transparent nachvollziehbar. Den Ergebnisverlauf an jeder beliebigen x-Stelle des Trägers kann sich der Anwender in einem separaten Fenster anzeigen lassen. Hierbei können dann sowohl die Verformungen als auch die einzelnen Schnittgrößen dargestellt werden.

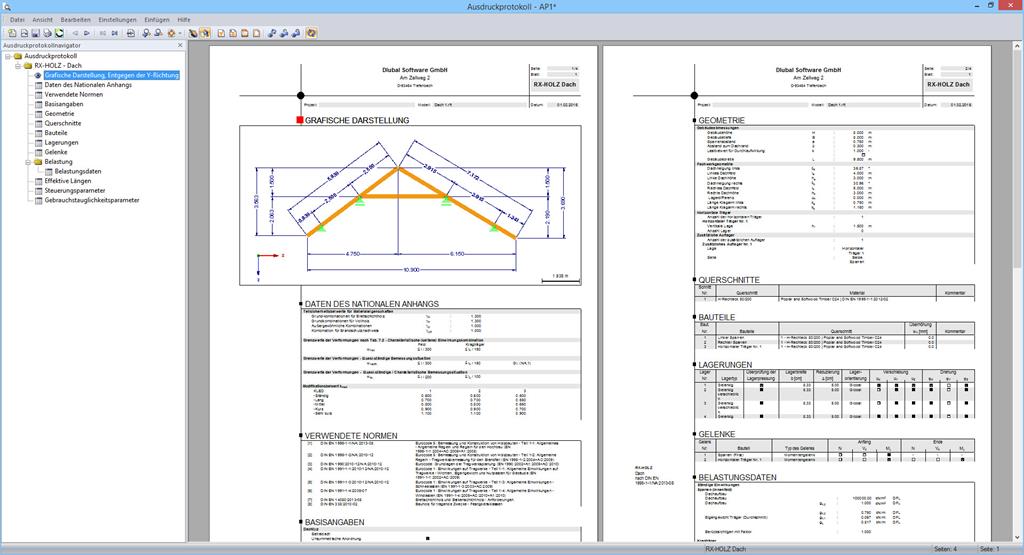

Die Nachweise mitsamt Bemessungsdetails und ausgewählte Ergebnisverläufe werden im Ausdruckprotokoll zusammengefasst, wodurch die nachvollziehbare und anschauliche Dokumentation gewährleistet ist. Es kann durch Grafiken, Erläuterungen, Skizzenscans etc. ergänzt werden. Ebenso kann der Anwender individuell festlegen, welche Daten aus der Berechnung im Ausdruck erscheinen sollen.
