Berechnung und Bemessung von Durchlaufträgern nach Eurocode 5 oder DIN 1052

RX-HOLZ DLT bemisst Träger nach EN 1995-1-1 (Eurocode 5) oder nach der DIN 1052:2008-12. Hierbei werden die Nachweise der Tragfähigkeit, Gebrauchstauglichkeit und des Brandschutzes geführt.

  1. Leistungsmerkmale

    • Bemessung folgender Geometrieformen:
      • Einfeldträger mit und ohne Kragarm
      • Durchlaufträger mit und ohne Kragarm
      • Gerberträger mit und ohne Kragarm
    • Im EC 5 (EN 1995) stehen aktuell die folgenden Nationalen Anhänge zur Verfügung:
        • Deutschland DIN EN 1995-1-1/NA:2013-08 (Deutschland)
        •  NBN EN 1995-1-1/ANB:2012-07 (Belgien)
        •  DK EN 1995-1-1/NA:2011-12 (Dänemark)
        •  SFS EN 1995-1-1/NA:2007-11 (Finnland)
        •  NF EN 1995-1-1/NA:2010-05 (Frankreich)
        •  UNI EN 1995-1-1/NA:2010-09 (Italien)
        •  NEN EN 1995-1-1/NB:2007-11 (Niederlande)
        •  ÖNORM B 1995-1-1:2015-06 (Österreich)
        •  PN EN 1995-1-1/NA:2010-09 (Polen)
        •  SS EN 1995-1-1 (Schweden)
        •  STN EN 1995-1-1/NA:2008-12 (Slowakei)
        •  SIST EN 1995-1-1/A101:2006-03 (Slowenien)
        •  CSN EN 1995-1-1:2007-09 (Tschechische Republik)
        •  BS EN 1995-1-1/NA:2009-10 (Vereinigtes Königreich)
    • Automatische Generierung der Wind- und Schneelasten
    • Vielfältige optionale Reduzierungen nach der gewählten Norm
    • Einfache Geometrieeingabe mit unterstützenden Grafiken
    • Freie Eingabe gevouteter Geometrien. Durch die freie Wahl der Faseranschnittsseite kann die Bemessung des Biegedruck- und des Biegezugsbereich benutzerdefiniert festgelegt werden
    • Umfangreiche Materialbibliothek welche benutzerdefiniert erweitert werden kann
    • Ermittlung der Nachweisquotienten, Lagerkräfte und Verformungen
    • Farbige Bezugsskalen in den Ergebnismasken
    • Direkter Datenexport zu MS-Excel
    • DXF-Schnittstelle zur Erstellung von Produktionsunterlagen im CAD
    • Programmsprachen Deutsch, Englisch, Tschechisch, Italienisch, Spanisch, Französisch, Portugiesisch, Polnisch und Russisch
    • Prüffähiges Ausdrucksprotokoll mit allen erforderlichen Nachweisen. Als Ausgabesprachen stehen viele Sprachen zur Verfügung u. a. Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Tschechisch, Polnisch, Portugiesisch, Niederländisch.
    • Direkter Import von stp-Dateien aus diversen CAD-Programmen
  2. Basisangaben

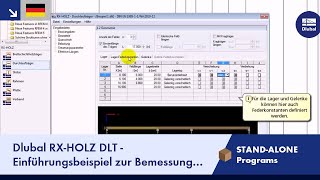

    Eingabe

    Zur Modellierung des Trägers stehen verschiedene Variationsmöglichkeiten zur Auswahl. Die Geometrieeingabe wird durch grafische Darstellungen unterstützt. Änderungen werden automatisch aktualisiert. Die Durchbiegung der Kragarme kann im Nachweis der Gebrauchstauglichkeit unabhängig von der Durchbiegung im Feld eingestellt werden.

    Für die Eingabe der ständigen Lasten (z. B. Dachaufbau) kann eine überaus umfangreiche, erweiterbare Materialbibliothek genutzt werden. Als sehr komfortabel erweisen sich die integrierten Generierer zur Erzeugung der diversen Wind- und Schneelastfälle.

    Die Lastfälle werden zur Kontrolle grafisch angezeigt und gemäß EC 5 automatisch in Kombinationen überlagert. Die Eingabe wird somit auf ein Minimum reduziert. Manuelle Lastvorgaben sind aber ebenfalls möglich.

  3. Maske 1.5 Steuerungsparameter

    Bemessung

    Im RX-HOLZ DLT können nachfolgende Berechnungsvorgaben eingestellt werden:
    • Durchzuführende Nachweise:
    • Auswahl der Nachweise, die geführt werden sollen
    • Festlegung, ob die Lagerkräfte und Verformungen ausgegeben werden sollen oder nicht
    • Anpassung der empfohlenen Grenzwerte im Nachweis der Gebrauchstauglichkeit
    • Festlegung der Parameter für die Durchführung der Brandschutznachweise nach dem vereinfachten Verfahren
    • Festlegung, ob ein Schwingungsnachweis geführt werden sollen
  4. Maske 2.2 Nachweise - Trägerweise

    Ergebnisse

    Nach der erfolgreichen Bemessung werden die geführten Nachweise mit allen erforderlichen Zwischenwerten, nach unterschiedlichen Kriterien geordnet, klar strukturiert und übersichtlich aufbereitet ausgegeben. Da auch die Zwischenwerte im Detail ausgewiesen werden, sind alle Nachweise transparent. Den Ergebnisverlauf an jeder beliebigen x-Stelle des Trägers kann der Anwender sich in einem separaten Fenster anzeigen lassen. Hierbei können dann sowohl die Verformungen als auch die einzelnen Schnittgrößen dargestellt werden.

    Die Nachweise mitsamt Bemessungsdetails und ausgewählte Ergebnisverläufe werden in ein Ausdruckprotokoll integriert, wodurch die nachvollziehbare und anschauliche Dokumentation gewährleistet ist. Es kann durch Grafiken, Erläuterungen, Skizzenscans etc. ergänzt werden. Ebenso kann der Anwender individuell festlegen, welche Daten aus der Berechnung im Ausdruck erscheinen sollen.
