Komponentenbasierte Finite-Elemente-Methode (CBFEM)

Die komponentenbasierte Finite-Elemente-Methode (CBFEM) ist ein Verfahren, das für die Bemessung und Berechnung von Stahlanschlüssen eingesetzt wird. Bei diesem Verfahren werden computergestützte Werkzeuge eingesetzt, um die Eigenschaften von Verbindungen im Stahlbau zu ermitteln. Durch die Übernahme der in EN 1993-1-8 und AISC 360 festgelegten Prinzipien stellt CBFEM sicher, dass der Designprozess genau und effizient ist.

CBFEM lässt sich nahtlos in RFEM 6 integrieren und bietet den großen Vorteil, dass alle Ihre Tragwerksplanungen in einer einheitlichen Plattform verwaltet werden können.

Symbol für Download Kostenlose Testversion Herunterladen
Stahlanschlüsse | CBFEM All-in-On-Slider
Subnavigation
01
Überblick
02
CBFEM
03
Features
04
Ergebnisse
05
Normen
06
Beispiele

Komponentenbasierte Finite-Elemente-Methode

Die komponentenbasierte Finite-Elemente-Methode (CBFEM) wird für die Bemessung von Stahlanschlüssen verwendet, indem die Verbindungseigenschaften auf der Grundlage des nichtlinearen Materialverhaltens und der Tragfähigkeit der einzelnen Komponenten bestimmt werden.

Dieser Ansatz schätzt das Verhalten von verformbaren Verbindungen genau ab und führt oft zu kosteneffizienteren Konstruktionen im Vergleich zu starren oder rein gelenkigen Verbindungen. Im Gegensatz zu herkömmlichen Methoden, die sich auf halbempirische Formeln stützen, verwendet CBFEM finite Elemente zur Darstellung und Verbindung von Bauteilen und ermöglicht so eine präzise Bestimmung der Steifigkeit und der Kraftverteilung.

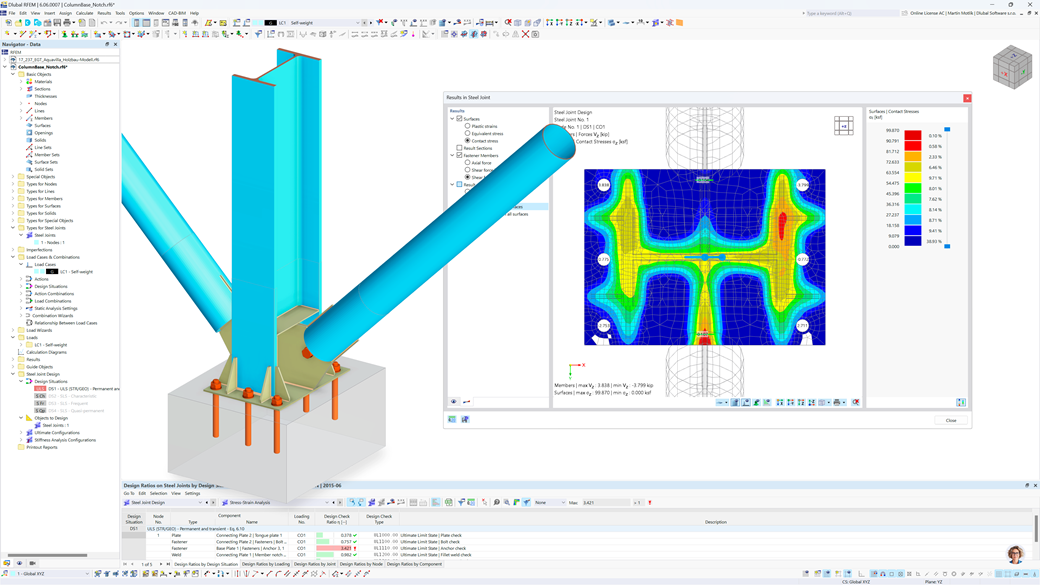

Fußplattenanschluss mit einbetonierten Ankern
Fußplattenverbindung mit einbetonierten Ankern | Ergebnisse der Kontaktspannungen in der Fußplatte

Präzision und Kosteneffizienz mit CBFEM

CBFEM nutzt das nichtlineare Materialverhalten, um die Eigenschaften und das Leistungsverhalten von Stahlanschlüssen unter verschiedenen Belastungen genau zu bewerten. Diese detaillierte Analyse ermöglicht kosteneffizientere Konstruktionen durch die genaue Bewertung von teilweise tragenden und verformbaren Verbindungen.

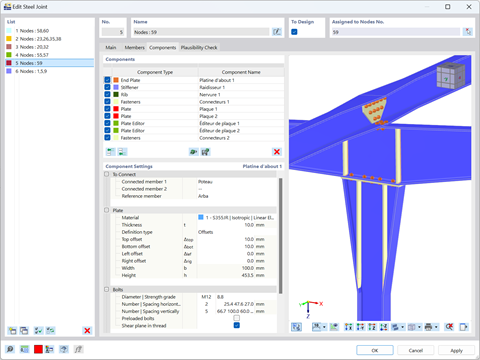

Komponentenbibliothek

1. Bibliothek der Komponenten

Eine immer größer werdende Bibliothek stellt Bauteilvorlagen zur Verfügung, die einfach angewendet und geändert werden können.

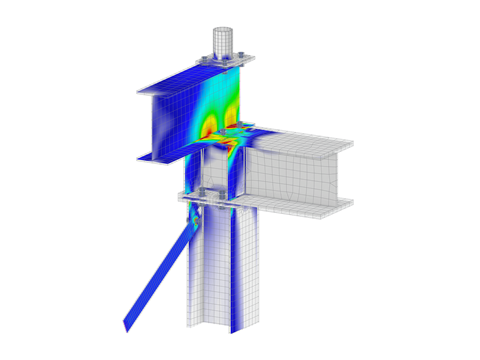

Modell 004975 | Stahlverbindung I-Profile

2. CBFEM-Analysemodell

Das Modell wird mitsamt der übernommenen Schnittgrößen aus dem globalen Statikmodell exportiert.

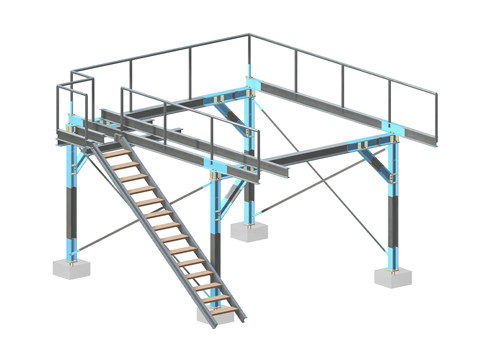

Stahlbau mit Stahlanschlüssen

3. Interaktion

Das Add-On Stahlanschlüsse (mittels CBFEM) verknüpft die Bemessung des Anschlusses nahtlos mit der statischen Berechnung des Gesamttragwerks.

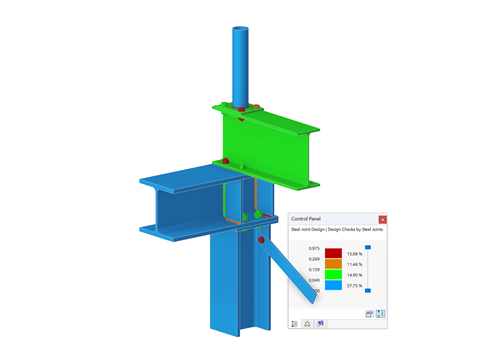

Ergebnisse am Teilmodell

4. Ergebnisse am Teilmodell

Die Steifigkeit des Anschlusses sowie die exakte Kräfteverteilung in die einzelnen Grundkomponenten ergibt sich dann aus der (nichtlinearen) Finite Elemente Berechnung.

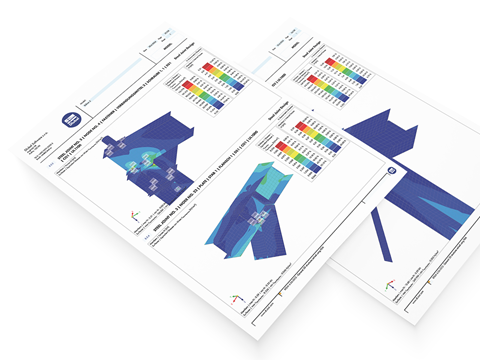

CBFEM-Ausdruckprotokolls

5. Ausdruckprotokoll

Mit dem Ausdruckprotokoll können Tabellen der Stahlanschlussbemessung und Analyseergebnisse angepasst und angezeigt werden. Use filters and check boxes to select data, and arrange it with graphics and text in the print preview.

Features und Vorteile der CBFEM

Erleben Sie beispiellose Flexibilität mit CBFEM, die es Ihnen ermöglicht, Basiskomponenten, deren Geometrie und Materialeigenschaften einfach zu definieren. CBFEM bietet darüber hinaus umfangreiche Anpassungsmöglichkeiten für die Definition von Kontakt- und Kopplungsbedingungen zwischen Komponenten und ermöglicht die nahtlose Anpassung komplexer Anschlussentwürfe, wodurch es sich ideal für komplizierte Verbindungsgeometrien eignet.

CBFEM setzt den Belastungsbedingungen für Anschlüsse keine Grenzen, da die Schnittgrößenverteilung anhand eines detaillierten FE-Modells berechnet wird. Dies ermöglicht ein umfassendes Verständnis von Versagensmechanismen durch die Analyse von Verformungen, Kräften, Spannungen und Dehnungen im gesamten Anschluss.

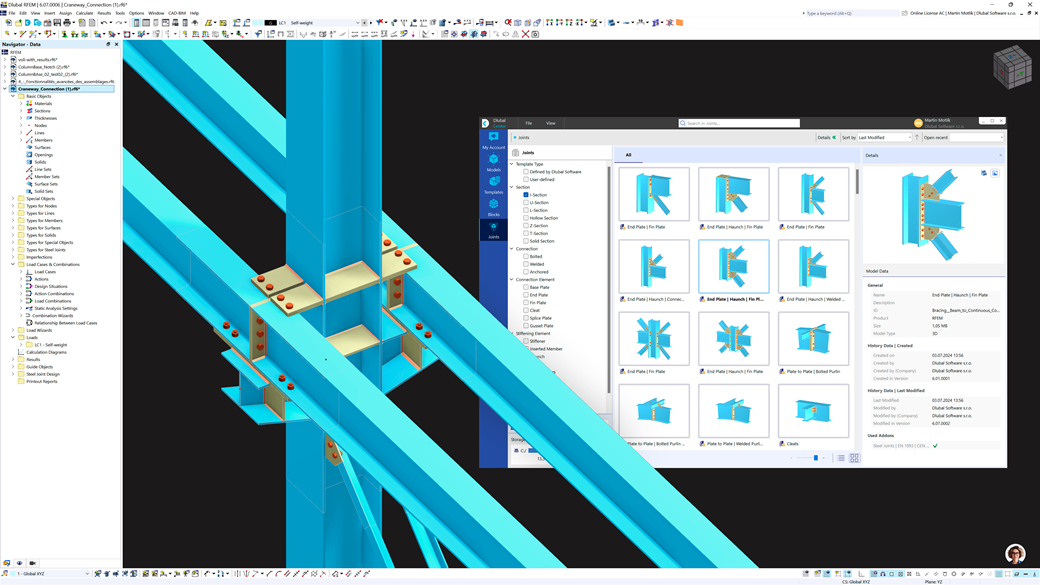

Bibliothek von Stahlanschlüssen | CBFEM
Im Dlubal Center ist eine umfangreiche Bibliothek mit Verbindungen für das Add-On Stahlanschlüsse verfügbar

All-in-One-Lösung mit CBFEM-Methode

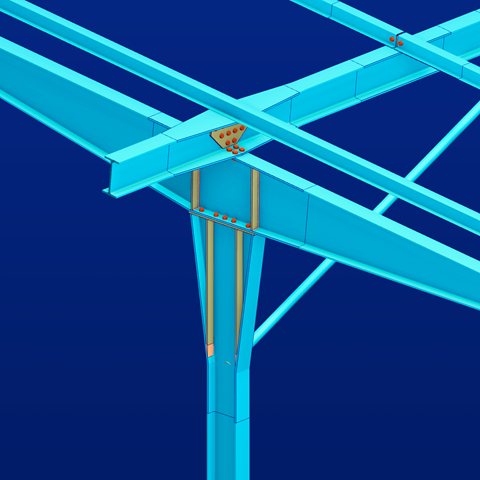

Stahlanschlüsse | CBFEM All-in-On

Geometrie mit Lastübertragung von der Struktur

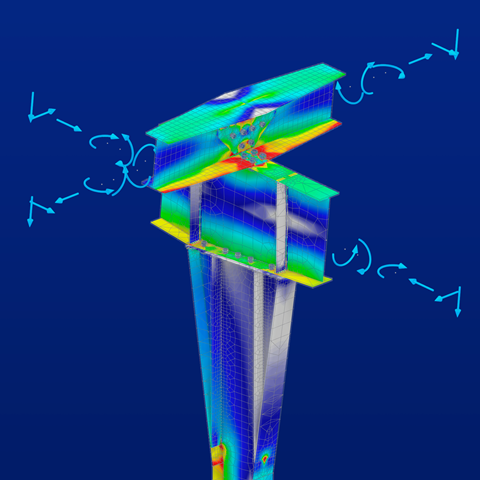

Stahlanschlüsse | CBFEM All-in-On2

Spannungsergebnisse am FE-Modell

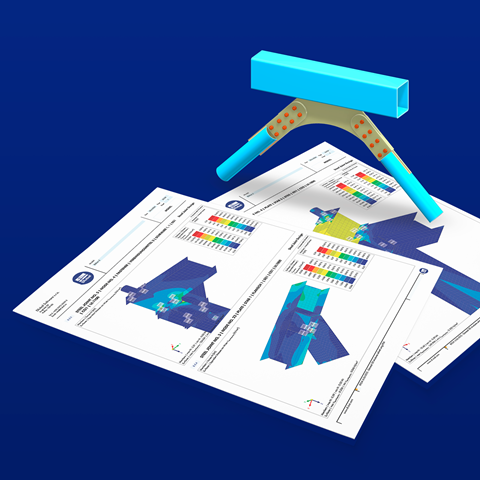

Stahlanschlüsse | CBFEM All-in-On3

Ausdruckprotokoll

Entdecken Sie die wesentlichen Vorteile von CBFEM

Entdecken Sie die Vorteile, die CBFEM zur ersten Wahl für Ingenieure und Konstrukteure machen.

Verbessern Sie Ihre Berechnungen mit CBFEM - Kaufen Sie Stahlanschlüsse in RFEM 6!

Gehen Sie zum Webshop
  • CBFEM lässt sich als Add-On für RFEM 6 integrieren und bietet den erheblichen Vorteil, dass Sie alle Ihre Strukturen an einem Ort haben
  • Prüft Tragfähigkeiten anhand von Normen wie EN 1993-1-8 und AISC 360
  • Ermittelt präzise die Verbindungseigenschaften unter Verwendung nichtlinearer Steifigkeiten und Tragfähigkeiten
  • Größere Flexibilität bei der Definition von Basiskomponenten
  • Verbesserte Anpassbarkeit bei der Definition von Kontakt- und Kopplungsbedingungen zwischen den Basiskomponenten
  • Tiefere Einblicke in Versagensmechanismen durch detaillierte Analyse von Verformungen, Kräften und Spannungen
