Features

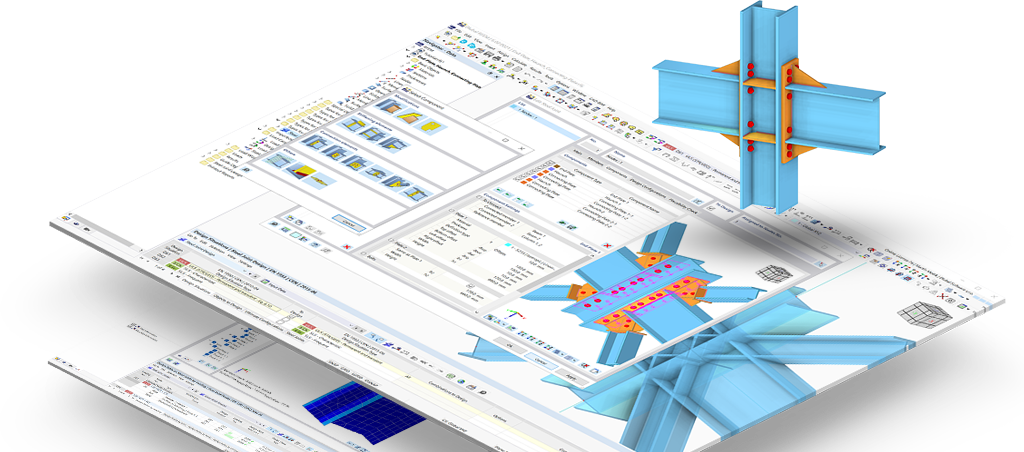

Stahlanschlüsse | Leistungsmerkmale
- Analyse von Stahlanschlüssen über automatische Generierung eines FE-Modells vom Anschluss im Hintergrund
- Berücksichtigung aller Schnittgrößen beim Nachweis (N, Vy, Vz, My, Mz und Mt), keine Beschränkung auf ebene Beanspruchung
- Automatische Übergabe der Belastung aller Lastkombinationen an allen ausgewählten Knoten in das FE-Modell
- Zeitsparende Modellbildung für komplexe Anschlusssituationen, das erzeugte FE-Modell können Sie auch für eigene Detailuntersuchungen abspeichern und verwenden
- Umfangreiche, erweiterbare Bibliothek mit vordefinierten Stahlanschluss-Vorlagen
- Verwendbar für beliebige Anschlüsse mit nahezu allen gewalzten und geschweißten, zusammengesetzten und dünnwandigen Querschnitten. Aktuell verfügbar sind I-Profile, U-Profile, Winkel- und T-Querschnitte, zusammengesetzte Querschnitte, rechteckige Hohlprofile und dünnwandig parametrische Profile.

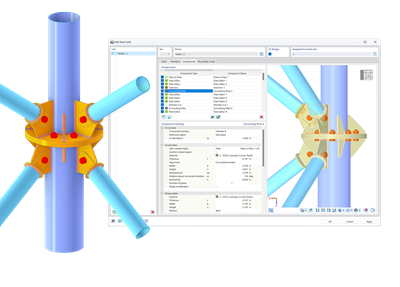

Verbindungselemente | Stahlanschlüsse
- Viele vordefinierte Komponenten zur einfachen Eingabe typischer Anschlusssituationen sind verfügbar (z. B. Stirnplatten, Stegwinkel, Fahnenblech).
- Universell einsetzbare Basiskomponenten (Bleche, Schweißnähte, Bolzen, Hilfsebenen) für die Eingabe komplexer Anschlusssituationen
- Grafische Darstellung der parallel zur Eingabe aktualisierten Verbindungsgeometrie
- Die im Add-On enthaltene Stahlanschluss-Vorlage ermöglicht eine Auswahl aus mehreren Verbindungstypen und wird, falls aktiviert, auf Ihr Modell angewendet
- In der Vorlage gibt es die Verbindungen aus 3 allgemeinen Kategorien: biegesteif, gelenkig, fachwerk
- Automatische Anpassung der Verbindungsgeometrie, auch wenn die Stäbe infolge gegenseitig relativer Beziehung der Bauteile nachträglich bearbeitet werden

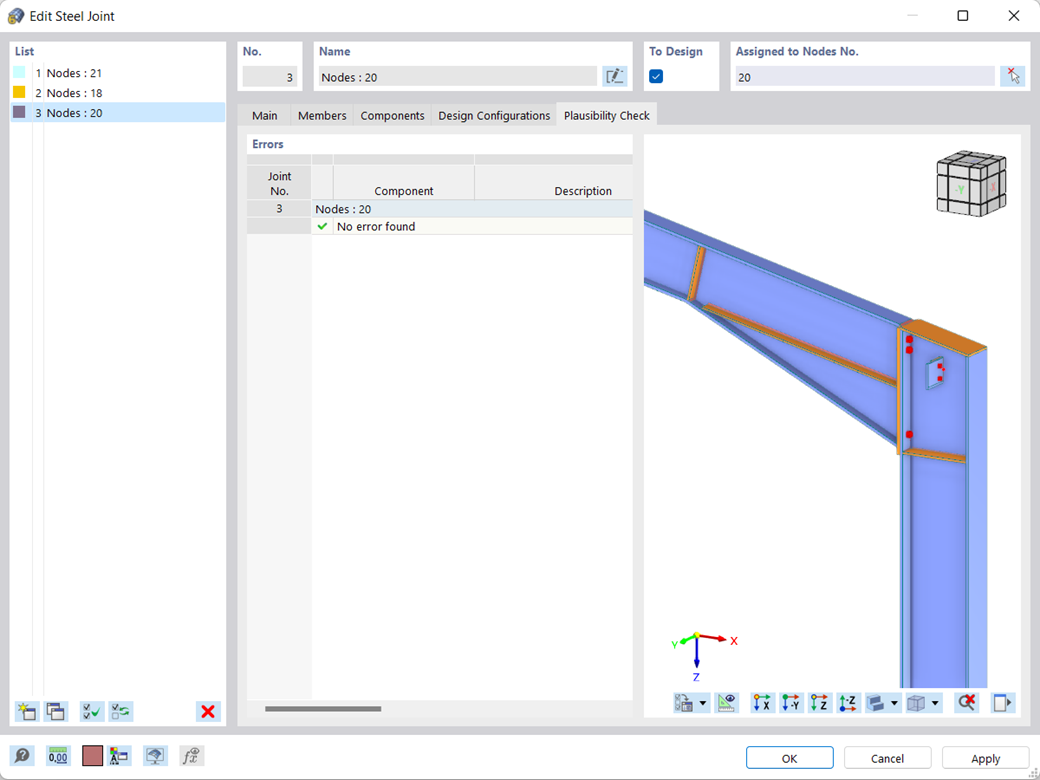

Plausibilitätskontrolle | Stahlanschlüsse
- Parallel zur Eingabe wird vom Programm eine Plausibilitätskontrolle durchgeführt, um z. B. fehlende Eingaben oder Kollisionen schnell zu erkennen
- Wenn ein Fehler gefunden wird, erscheint eine Fehlermeldung, in der das Problem beschrieben wird
Bemessung | Stahlanschlüsse
- Die Bemessung der Anschlussbauteile erfolgt nach AISC 360-16 und Eurocode EN 1993-1-8
- Nach Aktivierung des Add-Ons sind die Bemessungssituationen für die Stahlbauanschlüsse im Dialog "Lastfälle und Kombinationen" zu aktivieren
- Das Add-On Strukturstabilität muss aktiviert sein, um die Stabilität des Anschlusses (Knicken) nachzuweisen
- Die Berechnung kann über die Tabelle oder über die Ikone in der oberen Leiste gestartet werden

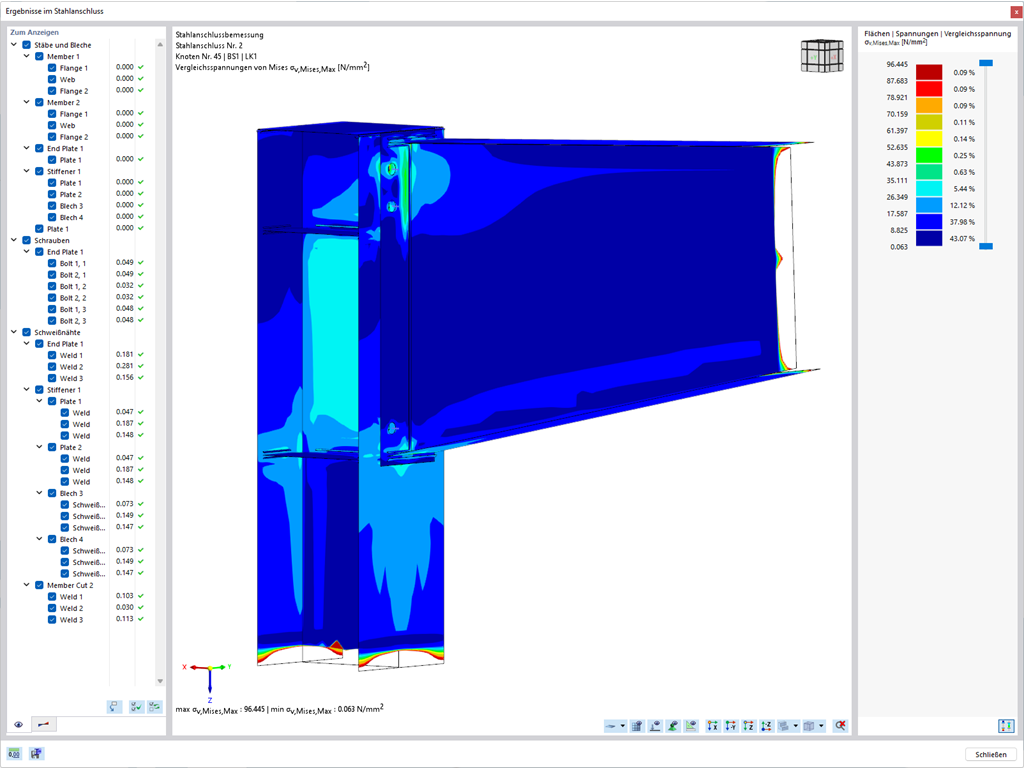

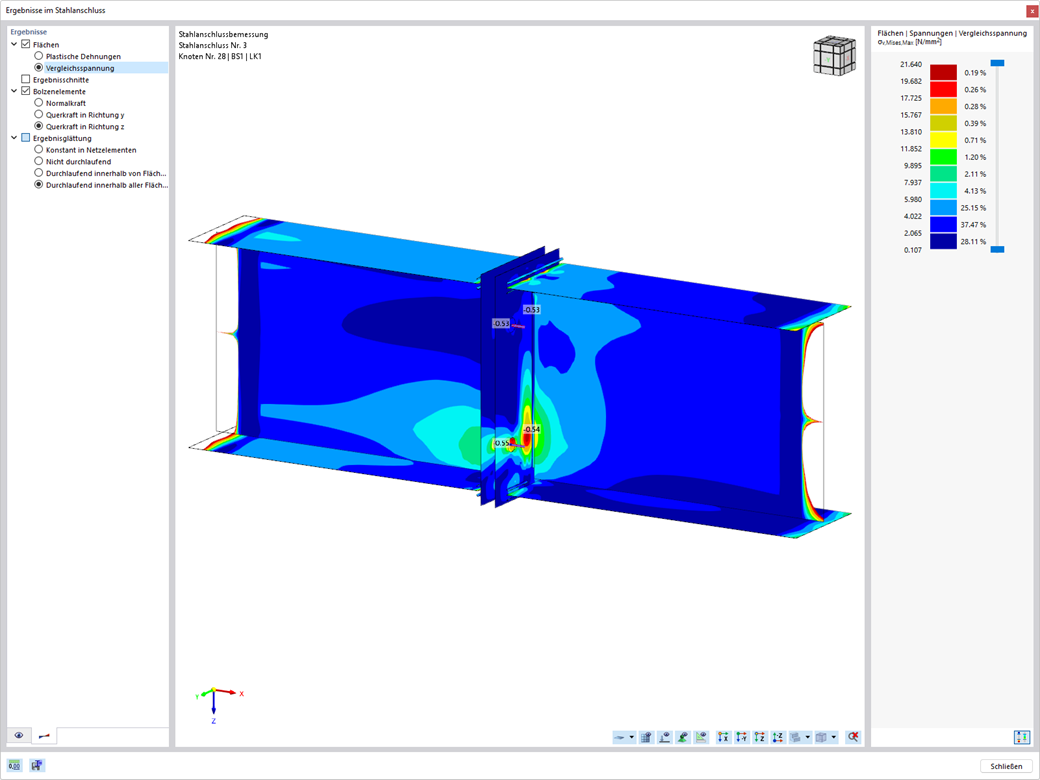

Stahlanschlüsse | Bemessung nach EN 1993-1-8 und AISC 360
Das Programm greift Ihnen auch hier unter die Arme. Es ermittelt die Schraubenkräfte anhand der Berechnung am FE-Modell und wertet diese automatisch aus. Die Nachweise der Schraubentragfähigkeit für die Versagensfälle Zug, Abscheren, Lochleibung und Durchstanzen führen Sie wie gewohnt entsprechend der Norm. Alles Weitere in diesem Schritt übernimmt das Programm. Es ermittelt alle benötigten Beiwerte und stellt diese übersichtlich dar.
- Sie wollen einen Schweißnahtnachweis führen? Die benötigten Spannungen werden in diesem Fall auch am FE-Modell ermittelt. Anschließend wird das Schweißelement als elastisch-plastisches Schalenelement modelliert, wobei jedes FE-Element auf seine Schnittgrößen geprüft wird. (Die Plastizitätskriterien sind so eingestellt, dass sie Versagen gemäß AISC J2-4 und J2-5 (Prüfung der Tragfähigkeit von Schweißnähten) und ebenso J2-2 (Prüfung der Festigkeit des Grundmetalls) wiedergeben.) Der Nachweis kann auch mit den Teilsicherheitsbeiwerten entsprechend dem ausgewählten Nationalen Anhang erfolgen.
Den Nachweis der Bleche führen Sie plastisch über einen Vergleich der vorhandenen plastischen Verzerrung mit der zulässigen plastischen Verzerrung. Die Standardeinstellung ist 5% gemäß EN 1993-1-5, Anhang C, kann jedoch auch benutzerdefiniert angegeben werden, sowie 5% beim AISC 360 bzw. benutzerdefinierte Vorgabe.
Berechnung der Anfangssteifigkeit Sj,ini
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, die Anfangssteifigkeit Sj,ini nach Eurocode und AISC zu ermitteln. Dies kann für gewählte Stäbe bezogen auf die Schnittgrößen N, My und Mz erfolgen.
Im Register Stäbe des Eingabedialogs des Add-Ons Stahlanschlüsse können Sie die gewünschten Schnittgrößen mittels einer Checkbox auswählen. Eine Mehrfachauswahl ist möglich. Für diese Schnittgrößen erfolgt die Steifigkeitsanalyse mit positivem und negativem Vorzeichen.
Zum ErklärvideoStahlanschlussbemessung für zusammengesetzte und dünnwandige Querschnitte
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, Verbindungen von Stäben mit zusammengesetzten Querschnitten zu bemessen. Zudem können Sie Anschlussbemessungen für nahezu alle dünnwandigen Querschnitte der RFEM-Bibliothek durchführen.
Zum ErklärvideoPlastisches Materialmodell für die Schweißnahtbemessung
Hier wird die Schweißnahtbemessung zum Kinderspiel. Mit dem eigens dafür entwickelten Materialmodell "Orthotrop | Plastisch | Schweißnaht (Flächen)" können Sie sämtliche Spannungskomponenten plastisch berechnen. Auch die Spannung τsenkrecht wird dabei plastisch berücksichtigt.
Die Verwendung dieses Materialmodells ermöglicht Ihnen eine realistische und wirtschaftliche Bemessung von Schweißnähten.
Zum ErklärvideoKomponente "Verbindungsplatte"
Mittels der Komponente "Verbindungsplatte" können Sie im Add-On Stahlanschlüsse zusätzlich und automatisch ein neues Knotenblech erstellen. Dadurch sparen Sie separate Komponenten ein und die weiteren Elemente, wie Kopfplatte und Zungenplatte werden mit Ihren Abmessungen automatisch berücksichtigt.
Zum ErklärvideoKomponente "Stabeditor"
Mit der Komponente "Stabeditor" haben Sie im Add-On Stahlanschlüsse die Möglichkeit, einzelne oder mehrere Stabplatten zu modifizieren.
Dabei stehen Ihnen die Operationen Abschrägung, Ausklinkung, Rundung und Loch mit mehreren Formen zur Verfügung. Die beiden Operationen "Ausklinkung" und "Abschrägung" lassen sich für mehrere Stabplatten anwenden.
Somit können Sie bspw. Flansche von I-Profilen ausklinken (siehe Bild).
Zum ErklärvideoAbschertragfähigkeit der Schrauben
Für die Ermittlung der Abschertragfähigkeit der Schrauben können Sie im Add-On Stahlanschlüsse festlegen, ob der Schaft oder das Gewinde in der Scherfuge liegt.
Zum ErklärvideoMaterial der Schweißnaht
Verbindet eine Schweißnaht zwei Bleche mit unterschiedlichen Materialien, so lässt sich im Add-On Stahlanschlüsse aus einer Combobox wählen, welches der beiden Materialien für die Schweißnaht angesetzt werden soll.
Zum ErklärvideoAnschluss von rechteckigen Hohlprofilen
Eine direkte Verbindung erreichen Sie bei Rechteckquerschnitten klassischerweise durch Schweißnähte. Auf die gleiche Weise können Sie diese aber auch mit anderen Querschnitten verbinden. Des Weiteren helfen Ihnen weitere Komponenten wie Stirnplatten dabei, Rechteckquerschnitte an andere Bauteile anzuschließen.
