Frage

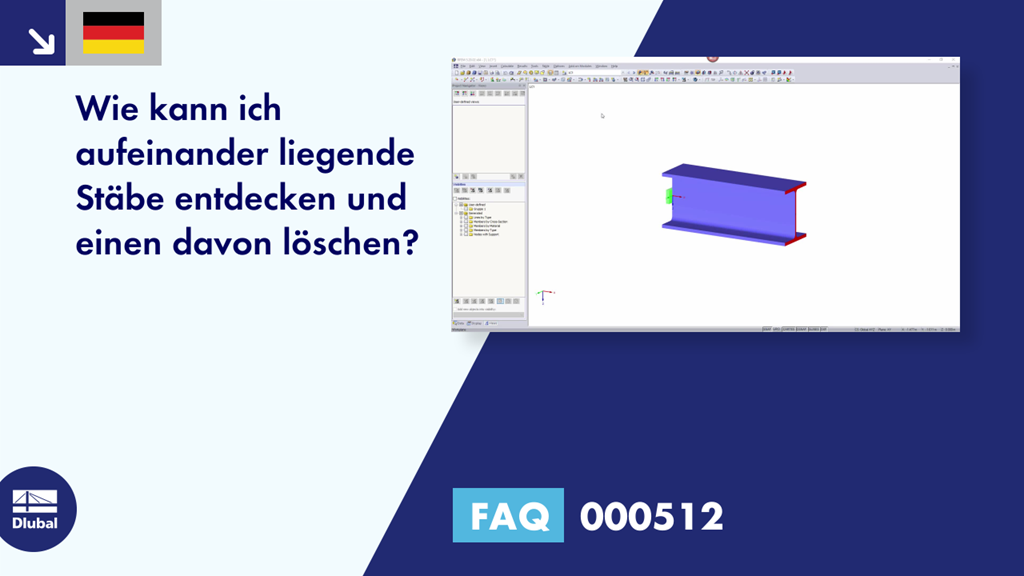

Wie kann ich aufeinander liegende Stäbe entdecken und einen davon löschen?

Antwort

Die Modellkontrolle von RSTAB und RFEM ermöglicht es, aufeinander liegende Stäbe zu finden.

Doppelte Stäbe finden:

Menü "Extras" → "Modellkontrolle" → "Überlappende Stäbe". Doppelte Stäbe werden in einem Dialog nach Gruppen geordnet angegeben (siehe Bild 1 und Bild 2).

Ein überflüssiger Stab lässt sich so löschen: Heben Sie die Selektion auf (Klick in leeren Bereich) und klicken dann den Stab mit der rechten Maustaste an. Im Stab-Kontextmenü können Sie nun die Funktion "Stab löschen" benutzen.

Tipp:

Im Menü "Bearbeiten" → "Doppelte Stäbe zulassen" besteht die Möglichkeit, überlappende Stäbe generell auszuschließen (siehe Bild 3).

Alternativ können mit der Modellkontrolle die Stabpaare auch als Excel-Liste ausgegeben oder Ausschnitte erzeugt werden (siehe markierte Schaltflächen im Bild 4). Mit den so erzeugten Sichtbarkeiten lassen sich die betreffenden Stäbe im Modell sehr schnell finden und löschen.
