Wir geben Ihnen Hinweise und Tipps, die Ihnen den Einstieg in das Basisprogramm RFEM erleichtern.

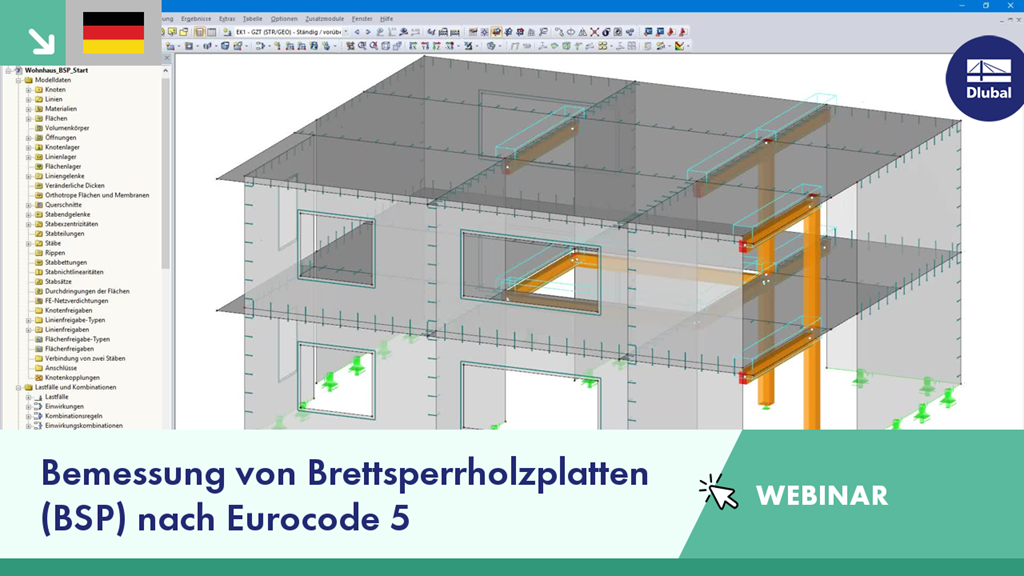

Webinar: Bemessung von Brettsperrholzplatten (BSP) nach Eurocode 5
Video
Erste Schritte mit RFEM
Beschreibung
In diesem Webinar wird gezeigt, wie in dem FEM-Programm RFEM und seinem Zusatzmodul RF-LAMINATE Strukturen aus Brettsperrholzplatten (BSP) und -wänden modelliert, berechnet und bemessen werden.
00:00 Begrüßung
02:40 Konzept von RF-LAMINATE (theoretische Grundlagen)
09:55 Bemessung der Brettsperrholzdecken und -wände in RF-LAMINATE
41:05 Bemessung von Verbindungen
Schlüsselwörter
Dlubal Webinar Schubverbund Brettsperrholzdecke Brettsperrholzwand Bemessung von Brettsperrholz-Verbindungen Schmalseitenverklebung Steifigkeitsabminderung von Flächen Torsion in Wandelementen Webinar zu Dlubal Software Webinar Dlubal Tutorial
