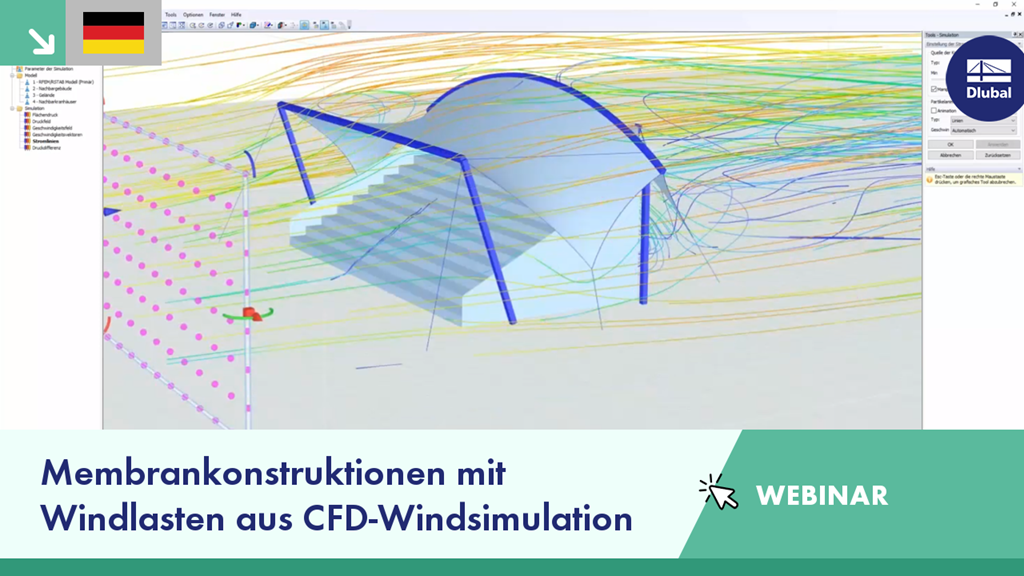

Webinar | Membrankonstruktionen mit Windlasten aus CFD-Windsimulation
Video
Erste Schritte mit RFEM
Beschreibung
In diesem 75-minütigen Webinar wird gezeigt, wie in RFEM für Membrankonstruktionen Windlasten mittels CFD-Windsimulationen ermittelt werden können.
Inhalt
00:00 Begrüßung
03:40 Modellierung eine Tribünendachs inkl. Belastung (Eigengewicht, Schnee)
43:00 Windlastgenerierung auf CFD-Basis
55:00 Kombination der Belastungen
58:50 Stablilitätsanalyse in RF-STABIL
1:01:05 Bemessung der Stabelemente in RF-STAHL EC3
1:03:20 Berücksichtigung zusätzlicher Körper, die einen Einfluss auf die Windströmung haben
Schlüsselwörter
Dlubal Webinar Membrankonstruktion Windsimulation Windlastgenerierung CFD-Windsimulation digitaler Windkanal Windlasten Windströmung Stablilitätsanalyse Tribünendach Webinar zu Dlubal Software Webinar Dlubal Tutorial
Downloads
- Präsentationsfolien zum Webinar "Membrankonstruktionen mit Windlasten aus CFD-Windsimulation" (PDF)
- Modell einer Treppe im Format VTP zur Berücksichtigung in RWIND Simulation
