Frage:

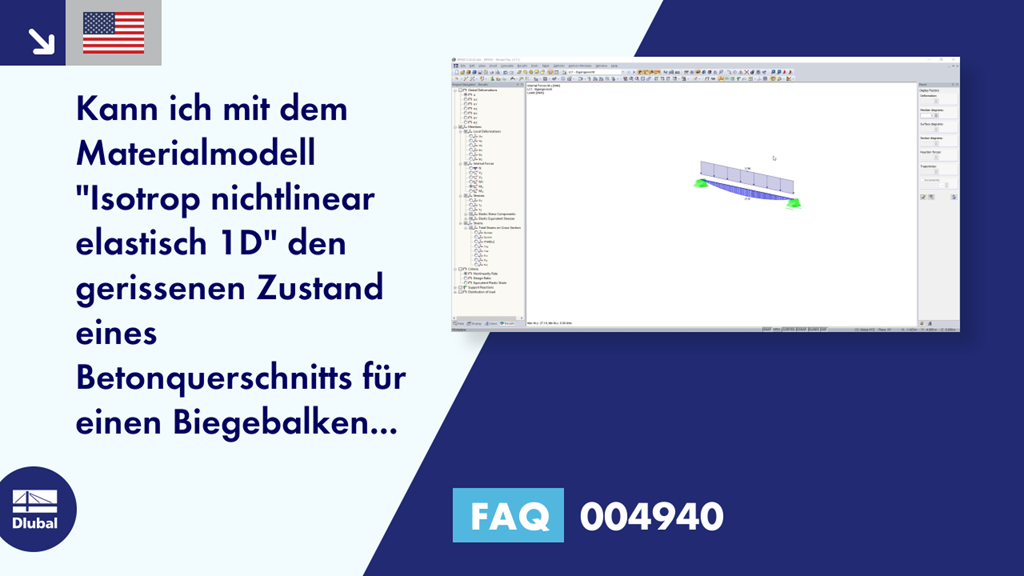

Kann ich mit dem Materialmodell "Isotrop nichtlinear elastisch 1D" den gerissenen Zustand eines Betonquerschnitts für einen Biegebalken simulieren?
Antwort:
Nein, das Materialmodell "Isotrop nichtlinear elastisch 1D" ist für einen Biegebalken nicht geeignet, da hier der nichtlineare Spannungsverlauf über die Höhe des Querschnitts nicht abgebildet werden kann. Der Grund dafür ist, dass keine Spannungspunkte/FE-Netzpunkte über die Höhe des Querschnitts vorhanden sind. Dadurch kann kein Aufreißen des Querschnitts simuliert werden.
Für ein Reißen des gesamten Querschnitts unter reiner Normalkraftbeanspruchung wäre das Materialmodell "Isotrop nichtlinear elastisch 1D" hingegen geeignet, jedoch nicht für Biegung und Druck.
Für die Simulation eines biegebeanspruchten Querschnitts im gerissenen Zustand empfiehlt sich ausschließlich eine nichtlineare Bemessung mit RF-BETON Stäbe und der Modulerweiterung RF-BETON NL. Kriechen und Schwinden können mit der Modulerweiterung in RF-BETON Stäbe berücksichtigt werden.
Nach der Berechnung kann die nichtlineare Steifigkeit des Querschnitts in RFEM zurückimportiert werden (siehe Bild 1) und eine erneute Schnittgrößenermittlung unter Berücksichtigung des gerissenen Betonquerschnitts geführt werden.
Weitere Details zu diesem Vorgehen finden Sie unter folgenden Links:
https://www.dlubal.com/de/support-und-schulungen/support/faq/002881
https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000992
