In RFEM und RSTAB sind windschief im Raum liegende zusammenhängende Bemaßungslinien möglich.

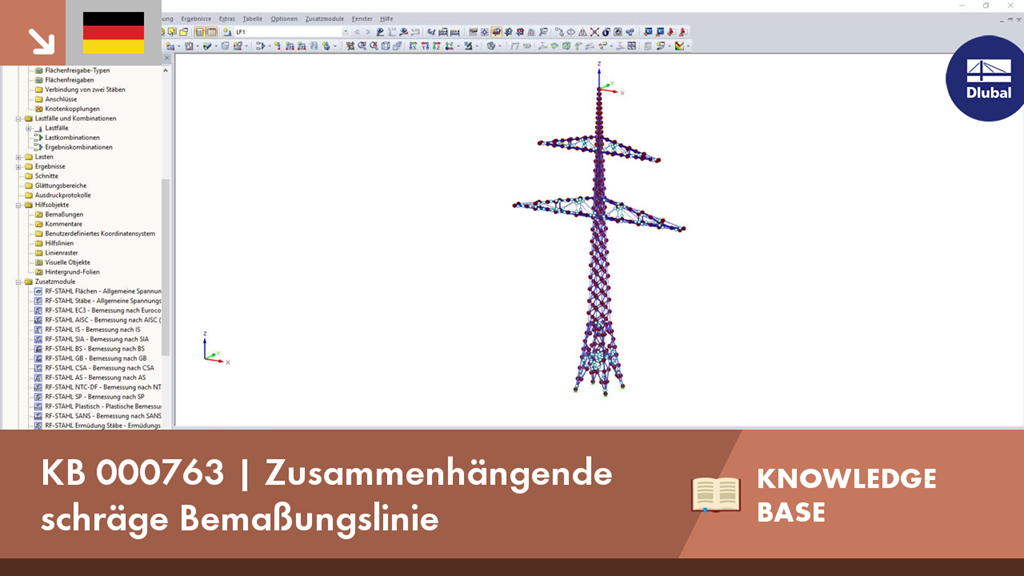

KB 000763 | Zusammenhängende schräge Bemaßungslinie
