Dieses Video zeigt einige der wichtigsten Features des Add-Ons Modalanalyse für RFEM 6.

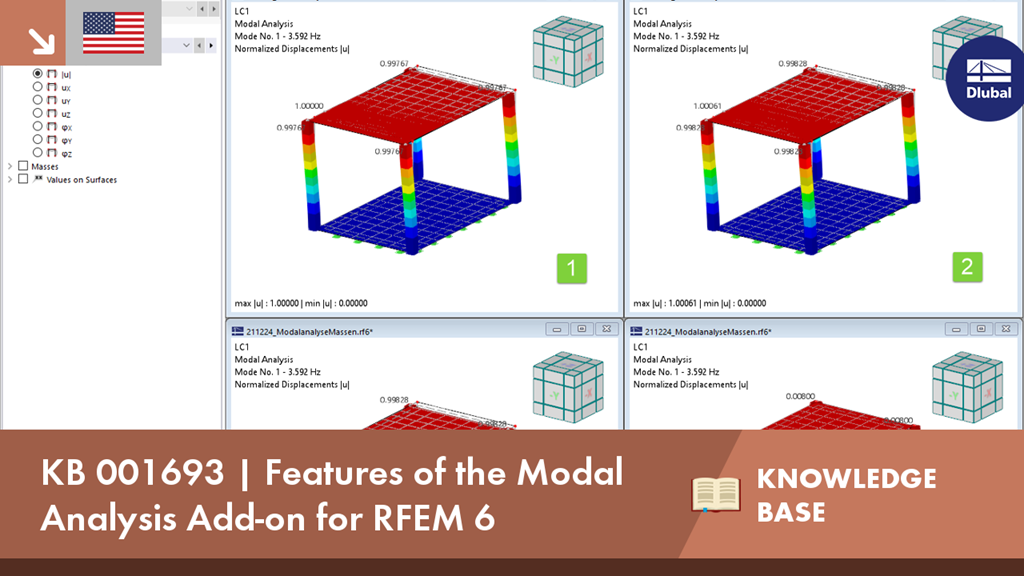

KB 001693 | Features des Add-Ons Modalanalyse für RFEM 6
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:51:59 min
Veranstaltung
Länge: 00:49:15 min
Länge: 00:01:05 min
Knowledge Base
Länge: 00:00:57 min
Länge: 00:00:06 min
Veranstaltung
Länge: 01:01:14 min
Länge: 00:00:38 min
Veranstaltung
Länge: 00:00:00 min
Für die Beurteilung, ob bei einer dynamischen Berechnung auch die Theorie II. Ordnung berücksichtigt werden muss, stellt die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 den Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ zur Verfügung. Dieser kann mit RFEM 6 und RSTAB 9 berechnet und untersucht werden.
Der Beiwert θ lautet:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 fordert für den Nachweis im Grenzzustand der Tragfähigkeit die Berechnung unter Berücksichtigung der Theorie II. Ordnung (P-Δ-Effekt). Dieser Einfluss darf nur vernachlässigt werden, wenn der Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ kleiner 0,1 ist.
Die dynamische Berechnung in RFEM 6 und RSTAB 9 ist in mehrere Add-Ons gegliedert. Das Add-On Modalanalyse ist Voraussetzung für alle anderen Add-Ons zur dynamischen Berechnung, da es die Eigenschwingungsanalyse für Stab-, Flächen- und Volumenmodelle durchführt.
Die Modalanalyse ist der Ausgangspunkt für die dynamische Analyse statischer Systeme. Damit können Eigenschwingungsgrößen wie Eigenfrequenzen, Eigenformen, modale Massen und effektive Modalmassenfaktoren ermittelt werden. Dieses Ergebnis kann bereits für die Schwingungsbemessung und auch für weitere dynamische Untersuchungen (z. B. Belastung durch ein Antwortspektrum) verwendet werden.
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
In RFEM 6 und RSTAB 9 haben Sie die Möglichkeit, "Visuelle Objekte" als Hilfsobjekte einzufügen. Sie können dabei die Dateiformate 3ds, stl und obj importieren.
Mit diesen Objekten lässt sich ein besserer Bezug zu Abmessungen und Dimensionen herstellen.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Wo kann ich in RFEM 6/ RSTAB 9 die Normierung der Eigenform anpassen?
Wie kann ich den Ausfall eines Objektes, z.B. einer Stütze, in meiner Modalanalyse untersuchen?
Wie kann ich eine Erdbebenanalyse in RFEM 6 und RSTAB 9 durchführen?
Was ist der Unterschied zwischen den Turbulenzmodellen RANS, URANS und DDES?
Bei der Stahlbemessung in RFEM 6 bzw. RSTAB 9 erhalte ich die Warnung, dass die Torsion bei Stabilitätsnachweisen vernachlässigt wird. Welchen Hintergrund hat dies und wie kann die Warnmeldung umgangen werden?
Wie viele Updates liefert Dlubal für RFEM 6 / RSTAB 9 jeden Monat aus?
