Antwort:

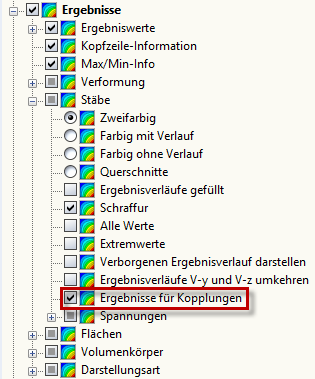

Damit Sie die Schnittkräfte bei den Starrstäben ausgegeben bekommen, müssen Sie im Zeigen-Navigator unter "Ergebnisse" -> "Stäbe" -> "Ergebnisse für Kopplungen" das Häkchen setzen.
Frage
Bei meinem Modell werden die Schnittkräfte bei den Starrstäben nicht angezeigt. Muss ich irgendwo einen Haken setzen?
