Ist ein Walzprofil nicht mit den gewünschten Abmessungen in der Querschnittsbibliothek vorhanden, so kann dieses selbst erzeugt werden.

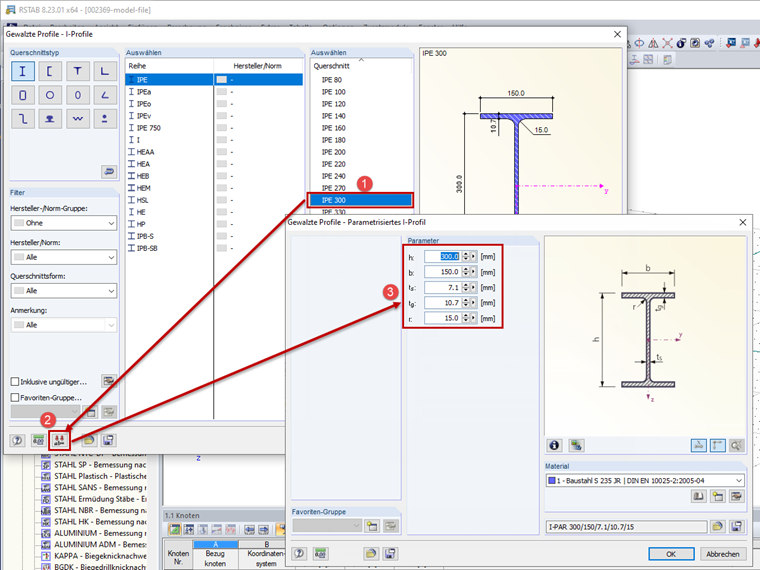

Dazu ist zunächst der abzuändernde Querschnitt zu selektieren und dann auf die Schaltfläche "Parametrische Eingabe" zu klicken. Im sich öffnenden Dialog können dann die gewünschten Eingaben vorgenommen werden (Bild 1).
