Antwort:

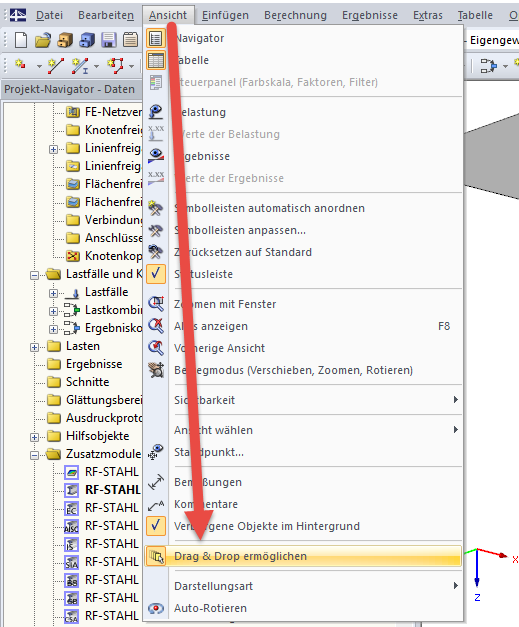

Vermutlich wurde die Funktion Drag & Drop ermöglichen im Menü "Ansicht" deaktiviert (siehe Bild). Damit kann verhindert werden, Objekte beim Verschieben der Modellansicht versehentlich zu ändern. Schalten Sie diese Funktion wieder ein.
Frage
Warum kann ich in RFEM/RSTAB keine Knoten oder Stäbe mehr mit der Maus verschieben?
