Selektieren Sie das ganze Modell (oder auch nur eine Gruppe von Objekten) und klicken die Selektion mit der rechten Maustaste an. Im Kontextmenü wählen Sie dann die Funktion "Schwerpunkt und Infos" aus.

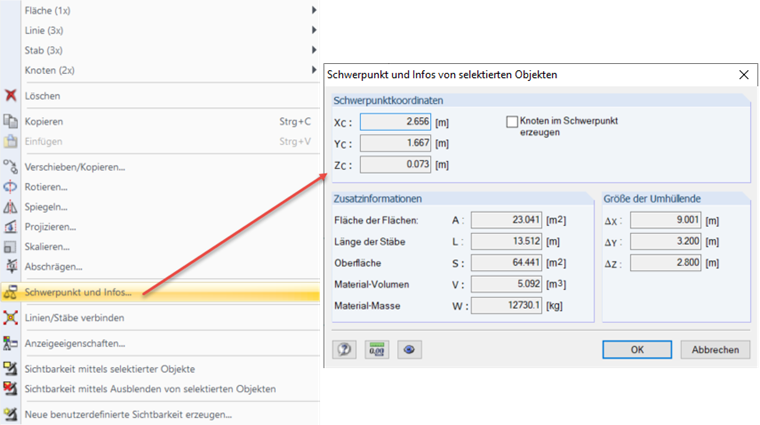

Als Ergebnis erhalten Sie eine Übersicht über die Schwerpunktkoordinaten sowie Zusatzinformationen wie beispielsweise Materialvolumen und Masse (siehe Bild). Der Schwerpunkt wird auch in der Grafik dargestellt.
Knowledge Base
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Bei der Antwortspektrumsanalyse von Gebäudemodellen können Sie die Empfindlichkeitsbeiwerte für die horizontalen Richtungen je Geschoss tabellarisch ausgeben.
Mit diesen Kennzahlen ist es möglich, die Empfindlichkeit gegenüber Stabilitätseffekten zu interpretieren.
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
