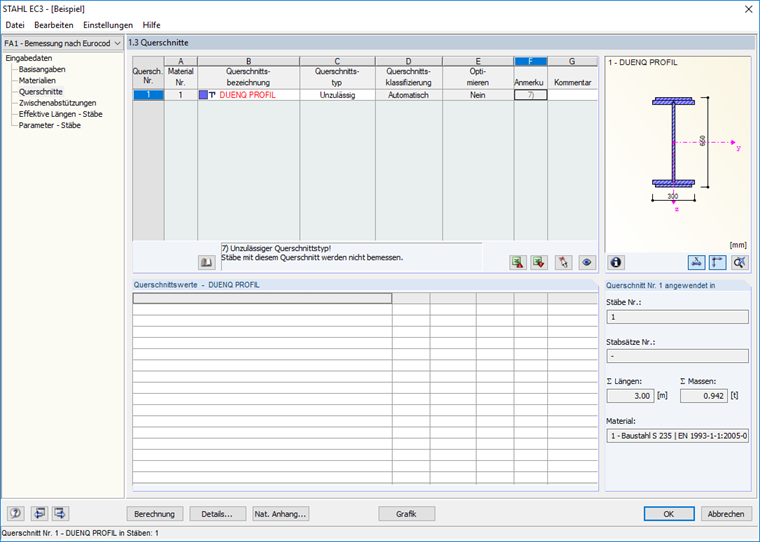

Im Bemessungsmodul wird ein DUENQ-Querschnitt als unzulässiger Querschnittstyp eingeordnet und die Bemessung ist damit nicht möglich. Was ist die Ursache?

Antwort

Der DUENQ-Querschnitt besteht möglicherweise aus mehreren nicht zusammenhängenden Teilquerschnitten, so dass dieser in DUENQ nach der Theorie der aussteifenden Systeme berechnet wird. DUENQ gibt auch vor der Berechnung einen entsprechenden Hinweis aus. Die Bemessung solcher Querschnitte ist in Zusatzmodulen wie RF-/STAHL EC3, RF-/ALUMINIUM usw. nicht möglich.
In den meisten Fällen sollen die Querschnittsteile jedoch miteinander verbunden sein. In dem FAQ ist beschrieben, wie diese Verbindung modelliert werden kann.
Des weiteren ist es in DUENQ möglich, verschiedene Materialien für die einzelnen Querschnittsteile zu definieren. In RSTAB/ RFEM ist dann eine Materialzuteilung für die einzelnen Querschnittsteile möglich siehe FAQ. Diese hybriden Querschnitte können jedoch in den Zusatzmodulen wie RF-/STAHL EC3, RF-/ALUMINIUM usw. nicht bemessen werden.


Schlüsselwörter

Aussteifungssystem, Teilquerschnitt, Unbemessbarkeit, unzulässiger Querschnittstyp, hybrid, Verbundquerschnitt
