Antwort:
Für den Import von SCIA-Dateien werden folgende zwei Dateien benötigt: Die entsprechende *.xml Datei und die zugehörige *.xml.def Datei. Die beiden Dateien müssen dabei im selben Verzeichnis liegen.
Frage

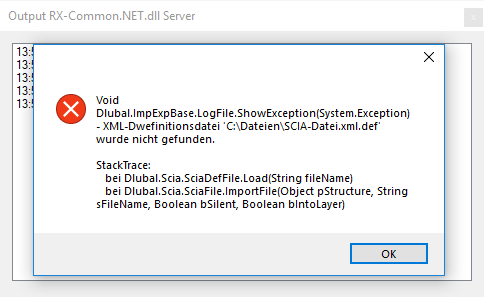

Beim Import einer SCIA-Engineer (*.xml) - Datei erhalte ich die Fehlermeldung, dass die Definitionsdatei *.xml.def nicht gefunden wurde. Was ist zu tun?
