Auswahl der Gelenkseite bei exzentrisch angeschlossenen Stäben

Wie kann in RSTAB bei exzentrisch angeschlossenen Stäben die Seite gewählt werden, an der das Gelenk wirksam ist?

Antwort:

Bei Stabendgelenken, deren Bezugssystem auf die lokalen Stabachsen definiert ist, wird das Gelenk direkt am Stabanfang bzw. Stabende gesetzt. Soll das Gelenk direkt am Knoten wirken, muss das Bezugssystem auf das globale Achsensystem bezogen definiert werden.

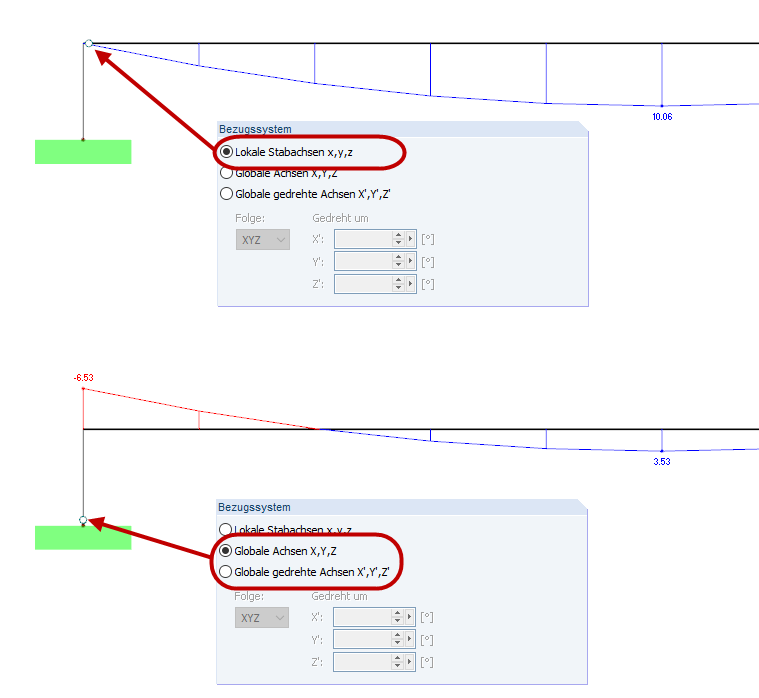

Wirkung des Bezugssystem eines Stabendgelenks bei exzentrischem Anschluss
Wirkung des Bezugssystem eines Stabendgelenks bei exzentrischem Anschluss
