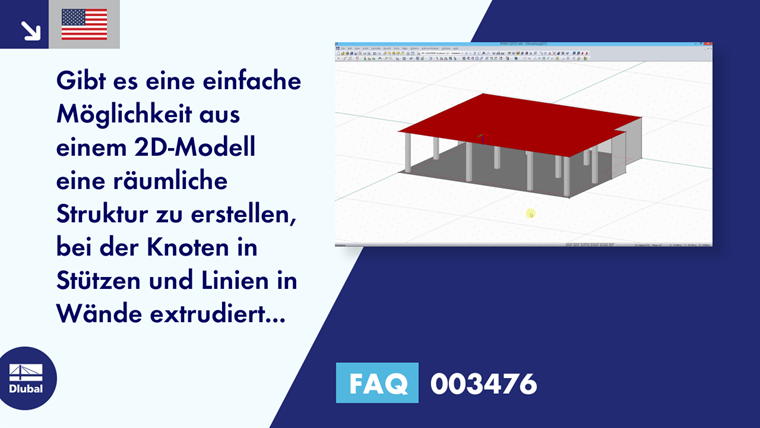

Gibt es eine einfache Möglichkeit aus einem 2D-Modell eine räumliche Struktur zu erstellen, bei der Knoten in Stützen und Linien in Wände extrudiert werden?

Antwort

Für Linien ist eine solche Option bereits direkt im Kontextmenü zugänglich. Für das Extrudieren der Knoten in Stäbe und Linien in Flächen ist dies auch in den Detaileinstellungen von Kopieren/Rotieren/Spiegeln möglich. Sobald mindestens eine Kopie erzeugt wird, entstehen auch die neuen Elemente.
Wird diese Funktion nicht mehr benötigt, sollte dies in den Detaileinstellungen wieder deaktiviert werden.

Schlüsselwörter

Kopieren Extrudieren Knoten in Stäbe Linien in Fläche Stütze Wand
