Antwort:

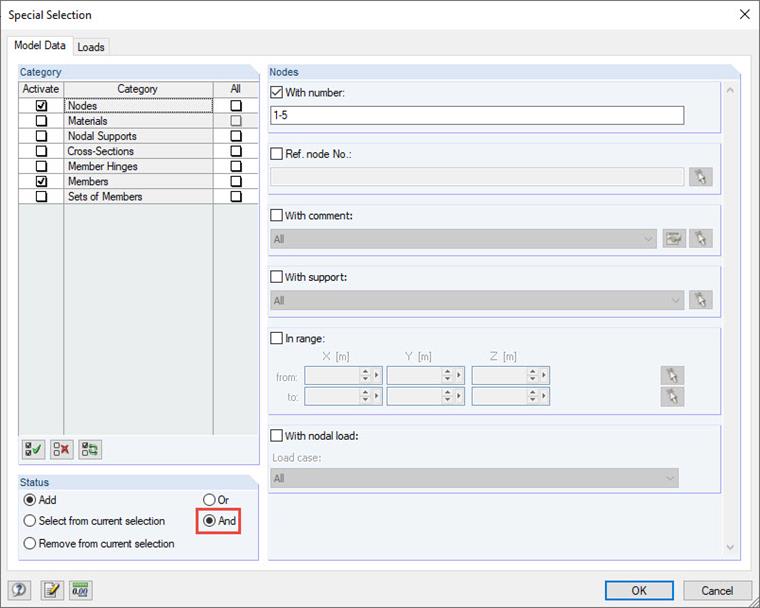

Mit der Funktion Selektieren speziell → Hinzufügen sollte es funktionieren.
Anbei ein kurzes Video zur Erläuterung der genauen Vorgehensweise.
Frage
Ich habe ein räumliches Modell mit einer strikten Nummerierung der Objekte versehen. Die Funktion "Sichtbarkeit mittels Nummerierung" gestattet mir allerdings nur, entweder Flächen oder Stäbe anhand ihrer Nummerierung anzuzeigen. Wie kann ich in einer Sichtbarkeit sowohl die Stäbe 50 bis 70 als auch die im gleichen Bereich nummerierten Flächen darstellen?
Autor
Frau Matula kümmert sich im Kundensupport um die Anliegen unserer Anwender.
