Bodenmassiv mit Gebäude mit Kellergeschoss

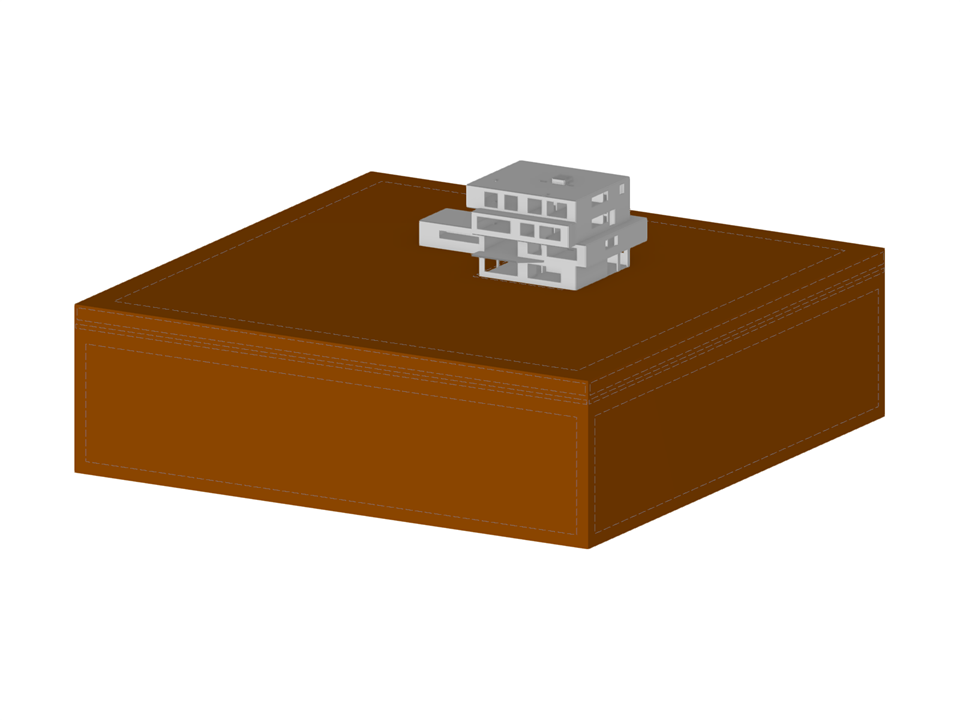

Gebäude auf Bodenmassiv
Anzahl Knoten | 618 |
Anzahl Linien | 855 |
Anzahl Stäbe | 0 |
Anzahl Flächen | 169 |
Anzahl Volumenkörper | 5 |
Anzahl Lastfälle | 2 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 269192,700 t |
Abmessungen | 80,000 x 36,650 x 80,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Wie die Daten aus Feldversuchen im Add-On bereitgestellt und die Eigenschaften aus Bodenproben zur Ermittlung der betreffenden Bodenmassive genutzt werden können, wurde im Knowledge Base-Beitrag „Bodenkörper aus Bodenproben erzeugen in RFEM 6“ vorgestellt. In diesem Beitrag wird hingegen das Verfahren zur Berechnung von Setzungen und Bodenpressungen für ein Stahlbetongebäude diskutiert.
Im Add-On Geotechnische Analyse steht Ihnen das Materialmodell "Hoek-Brown" zur Verfügung. Das Modell zeigt linear-elastisches ideal-plastisches Materialverhalten. Sein nichtlineares Festigkeitskriterium ist das am häufigsten verwendete Versagenskriterium für Gestein und Fels.
Die Eingabe der Materialparameter kann über
- die Gesteinsparameter direkt oder alternativ mittels
- der GSI-Klassifizierung
erfolgen.
Weiterführende Informationen zu diesem Materialmodell und der Definition der Eingabe in RFEM finden Sie im entsprechenden Kapitel Hoek-Brown Model im Online-Handbuch für das Add-On Geotechnische Analyse.
Sie sind bereit für die Auswertung? Dafür stehen Ihnen Berechnungsdiagramme zur Verfügung, die den Verlauf eines bestimmten Ergebnisses während einer Berechnung darstellen.
Die Belegung der vertikalen und horizontalen Achse des Berechnungsdiagramms können Sie frei definieren. Dadurch ist es Ihnen möglich, beispielsweise den Verlauf der Setzung eines bestimmten Knotens abhängig von der Belastung zu betrachten.
Die Dokumentation Ihrer Daten erfolgt stets in einem mehrsprachig konzipierten Ausdruckprotokoll. Sie können den Inhalt jederzeit anpassen und ihn als Vorlage ablegen. Auch Grafiken, Texte, MathML-Formeln und PDF-Dokumente benötigen lediglich einige Klicks von Ihrer Seite, um in das Protokoll eingefügt zu werden.
Sie wollen das Verhalten des Bodenvolumens abbilden und analysieren? Um das zu gewährleisten, wurden in RFEM spezifische geeignete Materialmodelle implementiert.
Das modifizierte Mohr-Coulomb-Modell mit linear-elastischer ideal-plastischer sowie ein nichtlinear elastisches Modell mit ödometrischer Spannungs-Dehnungs-Beziehung stehen Ihnen dafür zur Verfügung. Dabei ist das Grenzkriterium, welches den Übergang des elastischen Bereiches in den des plastischen Fließens beschreibt, bereits nach Mohr-Coulomb definiert.
