Darstellung der Fundamentabmessungen

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

In RFEM und RSTAB stehen verschiedene grafische Darstellungen der Fundamentabmessungen zur Verfügung.

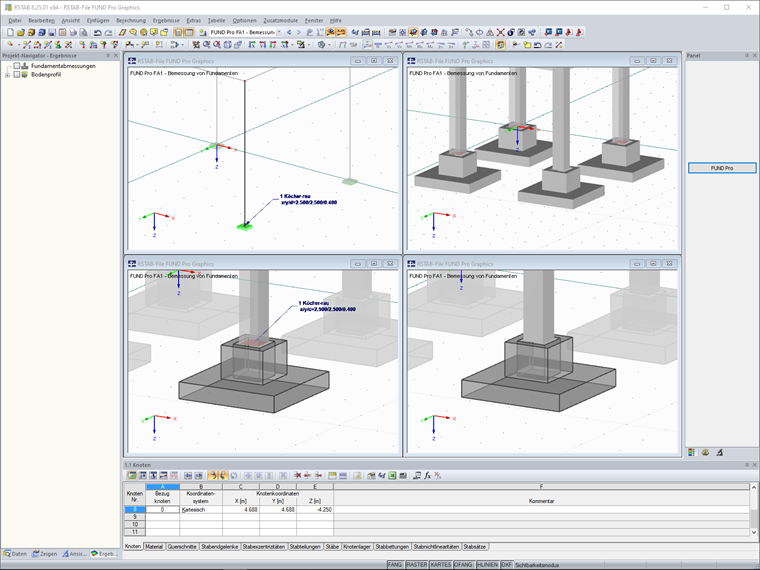

Bei der grafischen Darstellung der Ergebnisse aus RF-/FUND Pro kann der Anwender zwischen verschiedenen Darstellungsformen wählen. Die Anzeige der Fundamentabmessungen steht hierbei als Drahtmodell (nur Kommentar der Fundamentabmessungen) sowie als Volumenmodell (transparent und gefüllt) zur Verfügung.

Die Steuerung wird in RFEM beziehungsweise RSTAB über die Auswahl der Darstellungsart oder über den "Zeigen"-Navigator ("Rendering" → "Lager" → "Knotenlager") gesteuert. Über die Schaltfläche [Ergebnis mit Werten anzeigen] kann ausgewählt werden, ob der Kommentar mit den Fundamentabmessungen dargestellt werden soll.
