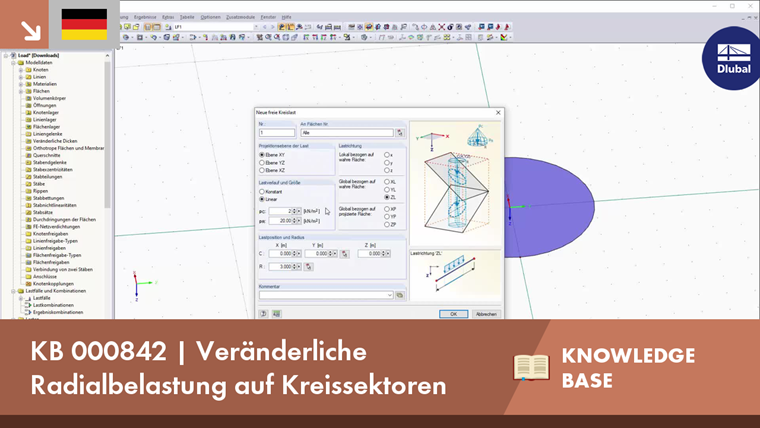

Veränderliche Radialbelastung auf Kreissektoren

Tipps & Tricks

In RFEM können Belastungen frei auf Flächen definiert werden. Dabei ist es nicht direkt möglich, beispielsweise auf Kreisflächen eine veränderliche radiale Belastung zu definieren. Mit einem kleinen Trick lässt sich diese Art der Belastung aber trotzdem erstellen, nämlich durch Verwendung einer freien Kreislast.

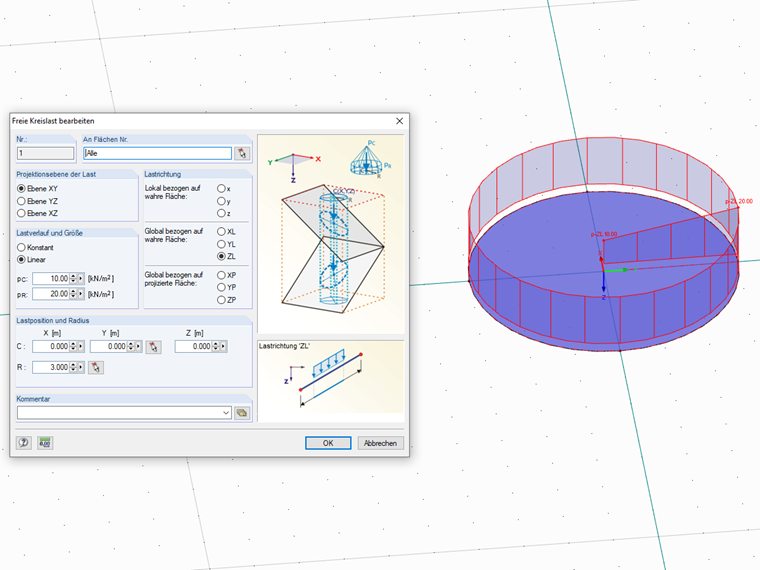

Im Dialog für freie Kreislasten besteht die Möglichkeit, diese auch linear veränderlich über den Radius wirken zu lassen. Falls diese Last dabei nur auf einen einzelnen Sektor wirken soll, muss allerdings der Kreissektor vor der Lastaufbringung in eine einzelne Fläche zerlegt werden. Damit kann dann der freien Kreislast auch nur der Kreissektor zugeordnet werden.
