RFEM – Online-Handbuch Flächen
In RFEM können Belastungen frei auf Flächen definiert werden. Dabei ist es nicht direkt möglich, beispielsweise auf Kreisflächen eine veränderliche radiale Belastung zu definieren. Mit einem kleinen Trick lässt sich diese Art der Belastung aber trotzdem erstellen, nämlich durch Verwendung einer freien Kreislast.

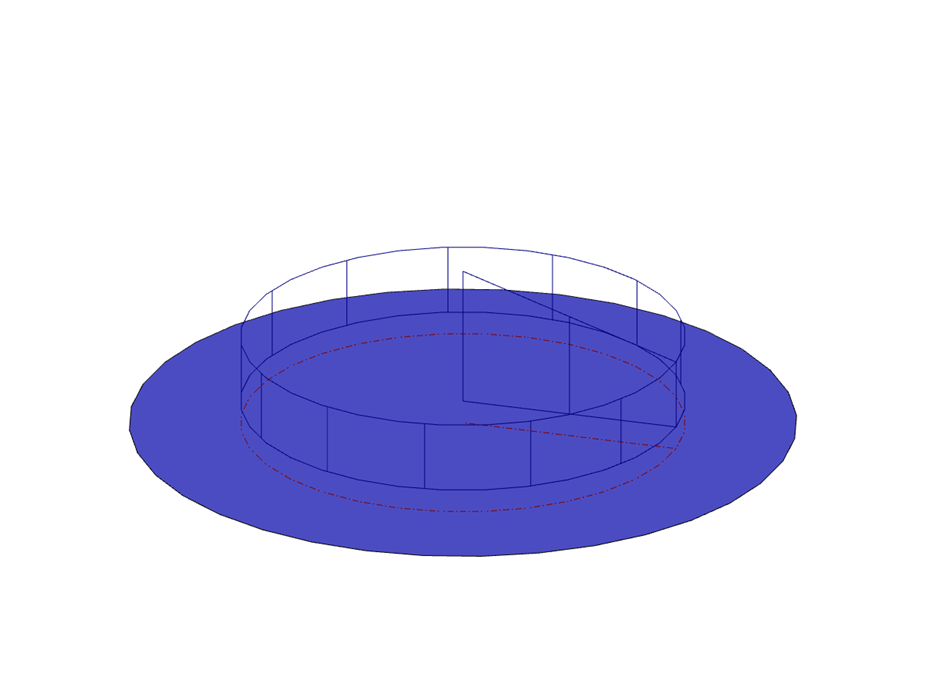

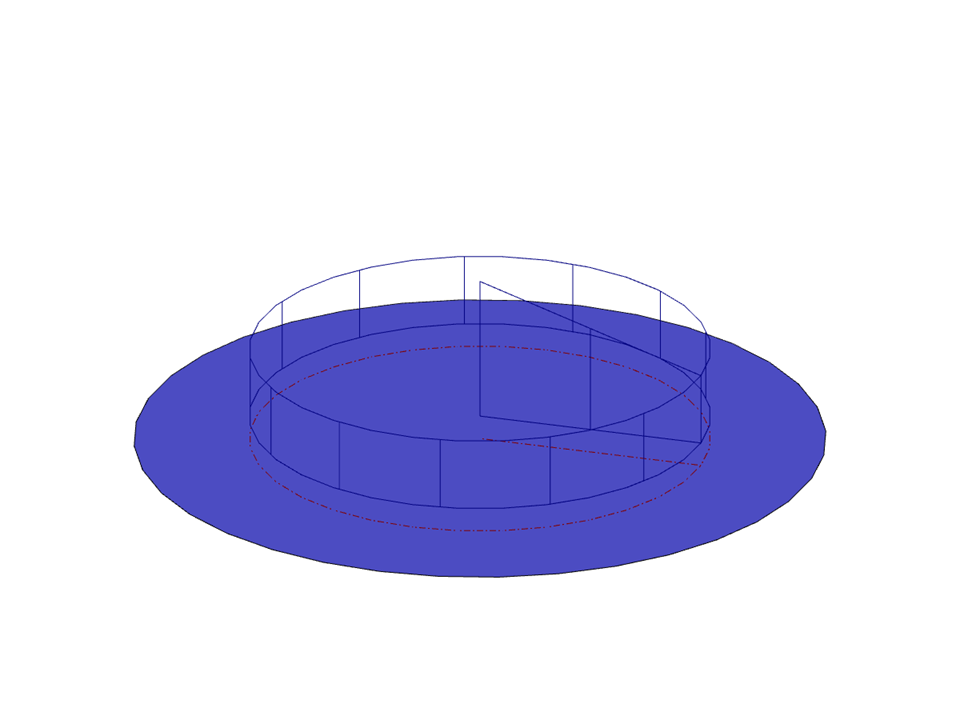

Kreisfläche mit freier Kreislast
| Anzahl Knoten | 3 |
| Anzahl Linien | 1 |
| Anzahl Flächen | 1 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 39.660 t |
| Abmessungen | 6.000 x 6.000 x 0.000 m |
| Programmversion | 5.25.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
