- Strukturgenerierer für typische Geometrien mit Belastung und Kombinationen
- Ein- und Auslesen von Daten aus Office-Programmen wie MS Excel, MS Access
- Kopplung zu verschiedenen COM-fähigen Programmen, z. B. CAD-Systeme
- Kundenspezifische Vor- und Nachlaufmodule
- Aufbereitung und Ausgabe der Daten in kundenspezifischen Formaten
RF-COM/RS-COM | Einsatzgebiete von RF-COM/RS-COM
Haben Sie irgendwelche Fragen?
Länge: 00:00:16 min
Länge: 00:00:31 min
Länge: 00:00:51 min
Länge: 00:00:00 min
Produkt-Feature
Länge: 00:00:33 min
Produkt-Feature
Länge: 00:00:41 min
Produkt-Feature
Länge: 00:00:45 min
Länge: 00:00:00 min
Bei manchen Strukturen ist es nötig, dass diese in verschiedenen Konfigurationen bemessen werden müssen. So kann es sein, dass eine Hebebühne sowohl in der Stellung am Boden, in der Mitte und ausgefahren analysiert werden muss. Da solche Aufgaben das Anlegen mehrere Modelle erfordert, welche aber nahezu identisch sind, ist eine Aktualisierung aller Modelle mit nur einem Mausklick eine erhebliche Arbeitserleichterung.
Wenn man über die COM-Schnittstelle die Ergebnisse einer Fläche ausliest, so erhält man ein eindimensionales Feld mit allen Ergebnissen an den FE-Knoten oder Rasterpunkten. Um die Ergebnisse am Rand einer Fläche oder entlang einer Linie innerhalb der Flächen zu erhalten, müssen die Ergebnisse im Bereich der Linie herausgefiltert werden. Im Folgenden wird eine Funktion vorgestellt, welche diese Aufgabe übernehmen kann.
Stücklisten geben Auskunft darüber, welche und wie viele Teile für die Erzeugung eines Bauwerks benötigt werden. Sie bilden somit die Basis für die Bedarfsermittlung und Beschaffung. Stücklisten können in den Bemessungsmodulen wie RF-/STAHL EC3, RF-/HOLZ Pro et cetera erstellt werden. Eine auf die Bedürfnisse des Anwenders zugeschnittene Stückliste kann darüber hinaus mit der Schnittstelle RF-COM/RS-COM programmiert werden.
RF-COM/RS-COM ist eine programmierbare Schnittstelle, mit der RFEM/RSTAB um auf die Bedürfnisse der Anwender zugeschnittene Eingabe- und Nachlaufprogramme ergänzt werden können. In diesem Beitrag wird ein Werkzeug für das Kopieren und Verschieben von selektierten Hilfslinien in RFEM entwickelt. Die Hilfslinien können dabei auch in eine andere Arbeitsebene kopiert oder verschoben werden. Als Programmierumgebung wird VBA in Excel verwendet.
- Lese- und Schreibzugriff auf Strukturdaten, Lastfalldaten, Last- und Ergebniskombinationen sowie Berechnungsergebnisse
- Externe Steuerung der Berechnung
- Möglichkeit, Positionen zu öffnen, neu anzulegen oder zu manipulieren
- Zugriff auf sämtliche Ergebnisse wie Verformungen, Schnittgrößen und Auflagerkräfte
- Möglichkeit, eventuelle Fehler mit Fehlermeldungen abzufangen
- Zugriff auf die Bedienelemente sowie Ergebnisse folgender Programme bzw. Zusatzmodule:
- RF-/STAHL
- RF-/STAHL EC3
- RF-/ALUMINIUM
- RF-/BETON
- RF-STABIL
- RX-HOLZ BSH
- RF-/HOLZ Pro
- RF-/DYNAM Pro
- SUPER-EK
- Strukturgenerierer für typische Geometrien mit Belastung und Kombinationen
- Ein- und Auslesen von Daten aus Office-Programmen wie MS Excel, MS Access
- Kopplung zu verschiedenen COM-fähigen Programmen, z. B. CAD-Systeme
- Kundenspezifische Vor- und Nachlaufmodule
- Aufbereitung und Ausgabe der Daten in kundenspezifischen Formaten
.png?mw=512&hash=a6554b61e9e1fd9d04988e8232c47f235a60663b)
Mittels RF-COM/RS-COM können RFEM/RSTAB-Positionen angelegt und Daten geschrieben werden. Gleiches gilt für Lastfälle, Last- und Ergebniskombinationen.

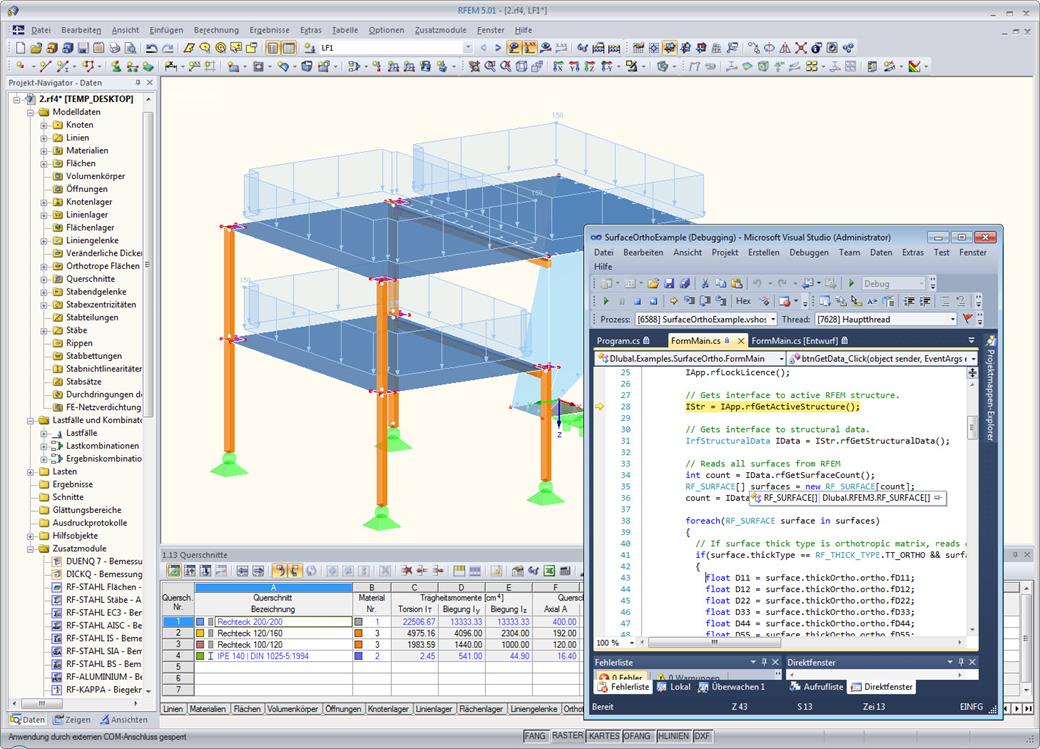

RF-COM/RS-COM besteht aus einem Befehlssatz, der sich in gängige Programmiersprachen wie Visual Basic, Visual Basic for Applications (VBA), Visual C++ (auch .NET) einbetten lässt. Der Befehlssatz enthält Objekte und Methoden, die den Datenzugriff auf die RFEM/RSTAB-Daten erlauben.
Um RF-COM/RS-COM benutzen zu können, brauchen Sie lediglich einen Editor, Compiler und Programmiergrundkenntnisse. Die mitgelieferte Objektbibliothek lässt sich einfach in den Editor einbinden und kann somit verwendet werden. Wenn Sie beispielsweise Microsoft Excel besitzen, haben Sie alles was Sie benötigen, denn hier ist ein VBA-Editor integrierter Bestandteil.
Um RF-COM/RS-COM zu betreiben, benötigen Sie weiter eine gültige Lizenz von RF-COM/RS-COM sowie von RFEM/RSTAB und dem jeweiligen Modul, dessen Daten benutzt werden sollen.
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
Wie können mit RF-COM Stabexzentrizitäten angelegt werden?
Kann ich über das COM-Interface nichtlineare Lagerbedingungen definieren?
Kann ich mir die Querschnittswerte über das RF-/ COM interface ausgeben lassen?
Welche Dlubal-Softwareprodukte empfehlen Sie für die Berechnung und Bemessung insbesondere von Holzkonstruktionen?
Wie bekomme ich die Anzeigeeinstellungen zurückgesetzt auf Standard?
Warum werden mir keine maximalen Verformungen angezeigt?
