- Verwaltung der RSTAB-Modelle entsprechend dem Baufortschritt
- Definition der geometrischen Randbedingungen für die einzelnen Bau- und Betriebszustände
- Zugriff auf Lastfälle, Last- oder Ergebniskombinationen aller Positionen
- Überlagerung der verschiedenen Modelle in Form einer Einhüllenden aller Extremwerte
- Kombinationsmöglichkeit nach folgenden Normen:
-
Eurocode -
DIN 18800:1990-11 -
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
DIN 1055-100:2001-03
-
ÖNORM - Gebrauchstauglichkeit (nicht skaliert)
-
- Tabellarische und grafische Ergebnisausgabe
SUPER-EK | Leistungsmerkmale
.png?mw=1024&hash=34f367c4cf47fcfeab9856ca4d1daa129726f8b5)
Haben Sie irgendwelche Fragen?
Länge: 00:00:00 min
Allgemeines
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:02:00 min
Länge: 00:36:28 min
Produkt-Feature
Länge: 00:00:45 min
Länge: 01:01:43 min
In der bisherigen Normung gab es keinerlei Regelungen für die Verteilung der Schneelasten für aufgeständerte Solarthermie- und Photovoltaikanlagen auf Dächern. Es wurde lediglich darauf hingewiesen, die Lasten ingenieurmäßig zu verteilen. Erst mit dem Nationalen Anhang DIN EN 1991-1-3/NA:2019-04 wurden dafür konkrete Regelungen getroffen.
In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.
In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.
Die Norm ASCE 7-22 [1], Abschn. 12.9.1.6 legt fest, wann P-Delta-Effekte berücksichtigt werden sollten, wenn ein multimodales Antwortspektrenverfahren für die Erdbebenbemessung durchgeführt wird. Im NBC 2020 [2], Sent. 4.1.8.3.8.c stellt nur eine kurze Anforderung dar, dass Schwingungseffekte aufgrund der Wechselwirkung von Gewichtskräften mit der verformten Struktur berücksichtigt werden sollten. Daher kann es Situationen geben, in denen Auswirkungen nach Theorie II. Ordnung, auch P-Delta genannt, bei der Erdbebenanalyse berücksichtigt werden müssen.
.png?mw=350&hash=b6cd2f8787d12d783fecf585e141c1f85280fdbf)
Die maximalen und minimalen Extremwerte (Einhüllende) werden tabellarisch und grafisch ausgegeben. Sie lassen sich in das zentrale Ausdruckprotokoll von RSTAB intergrieren.
In vielen RSTAB-Zusatzmodule ist es zudem möglich, die Schnittgrößen von Superkombinationen zu bemessen.
Für die Überlagerung wird eine der integrierten Normen ausgewählt. Die Teilsicherheitswerte sind voreingestellt. Es ist auch möglich, eine neue Norm anzulegen und mit den benutzerdefinierten Sicherheitsfaktoren abzuspeichern.
Das Kombinationskriterium legt fest, welche Lastfälle, Last- oder Ergebniskombinationen von welcher Position zu berücksichtigen sind. Die Einwirkungen können mit Faktoren skaliert und als 'ständig' oder 'eventuell' klassifiziert werden. Es sind auch Alternativbetrachtungen in Form einer 'oder'-Überlagerung möglich. Die Zuordnung der Positionen wird durch Grafiken erleichtert.
Bei der Extremwertermittlung liest SUPER-EK die Ergebnisse der Positionen ein und überlagert diese nach dem Kombinationskriterium. Die Ergebnisse werden dabei anhand der Stab- und Knotennummern verglichen.

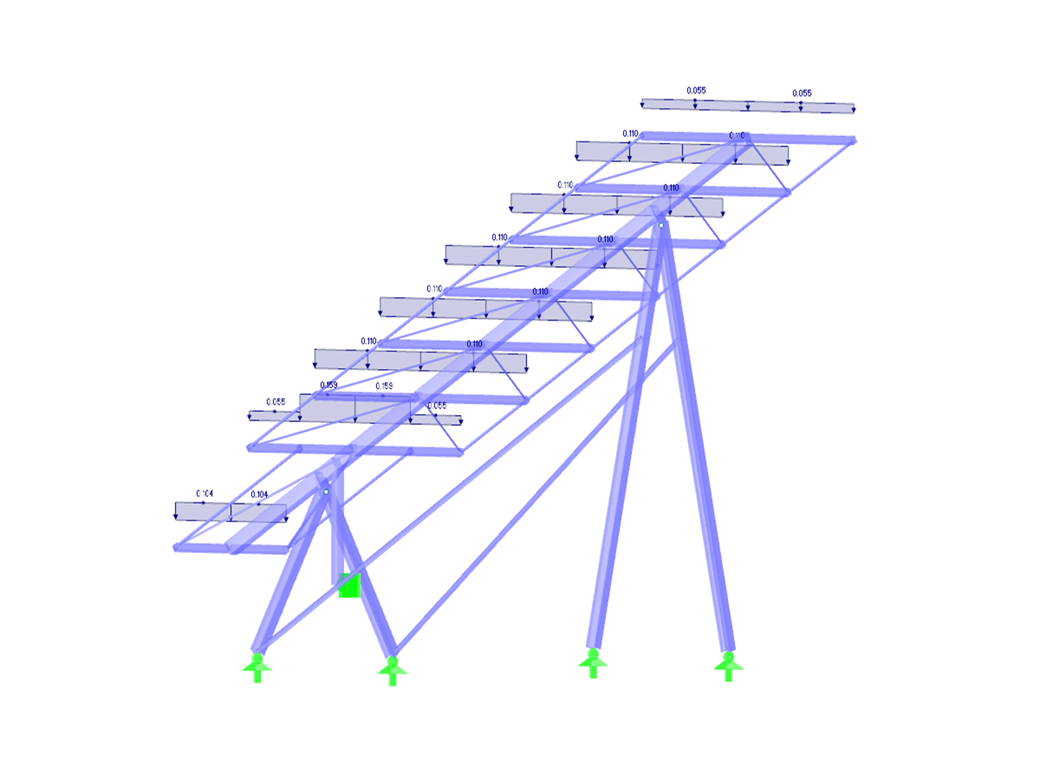

Es wird ein Grundmodell angelegt und dem Baufortschritt entsprechend unter verschiedenen Positionsnamen gespeichert. Diese Positionen werden dann für die Superkombination verwendet. Die Überlagerung erfolgt wie bei einer RSTAB-Ergebniskombination.
Mit den diversen Bau- oder Betriebszuständen lassen sich die unterschiedlichen geometrischen Randbedingungen abbilden: Im System können beispielsweise Lager, Stäbe und Bettungen ergänzt oder entfernt werden.
.png?mw=512&hash=aebefe4c848b2361dfa5c28d28e1def81de5dafd)
- Verwaltung der RSTAB-Modelle entsprechend dem Baufortschritt
- Definition der geometrischen Randbedingungen für die einzelnen Bau- und Betriebszustände
- Zugriff auf Lastfälle, Last- oder Ergebniskombinationen aller Positionen
- Überlagerung der verschiedenen Modelle in Form einer Einhüllenden aller Extremwerte
- Kombinationsmöglichkeit nach folgenden Normen:
-
Eurocode
-
DIN 18800:1990-11
-
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
DIN 1055-100:2001-03
-
ÖNORM
- Gebrauchstauglichkeit (nicht skaliert)
-
- Tabellarische und grafische Ergebnisausgabe
