- Modellierung des Profils über Elemente, Profile, Bögen und Punktelemente
- Erweiterbare Bibliothek für Materialkennwerte, Streckgrenzen und Grenzspannungen
- Querschnittswerte offener, geschlossener oder nicht zusammenhängender Profile
- Ideelle Querschnittswerte von Profilen aus unterschiedlichen Materialien
- Ermittlung von Schweißnahtspannungen in Kehlnähten
- Spannungsanalyse einschließlich Bemessung primärer und sekundärer Torsion
- Kontrolle der (c/t)-Verhältnisse
- Wirksame Querschnitte gemäß
- EN 1993-1-5 (inkl. längs ausgesteifte Beulfelder gemäß Abschnitt 4.5)
-
EN 1993-1-3 -
EN 1999-1-1
-
DIN 18800-2
- Klassifizierung nach
-
EN 1993-1-1
-
EN 1999-1-1
-
- Schnittstelle zu MS Excel für Import und Export von Tabellen
- Ausdruckprotokoll
DUENQ | Leistungsmerkmale
Haben Sie irgendwelche Fragen?
Länge: 01:01:43 min
Länge: 00:00:55 min
Produkt-Feature
Länge: 00:00:35 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:02:35 min
Länge: 00:00:00 min
Produkt-Feature
Länge: 00:00:32 min
Produkt-Feature
Länge: 00:00:53 min
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von Momentrahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-16 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Auch die Bemessung von Momentrahmen nach AISC 341-16 ist nun im Add-On Stahlbemessung von RFEM 6 möglich. Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen. In diesem Beitrag wird die erforderliche Festigkeit der Verbindung erläutert. Im Folgenden wird ein Beispiel für einen Vergleich der Ergebnisse zwischen RFEM und dem Handbuch zur Erdbebenbemessung nach AISC [2] vorgestellt.
- Modellierung des Profils über Elemente, Profile, Bögen und Punktelemente
- Erweiterbare Bibliothek für Materialkennwerte, Streckgrenzen und Grenzspannungen
- Querschnittswerte offener, geschlossener oder nicht zusammenhängender Profile
- Ideelle Querschnittswerte von Profilen aus unterschiedlichen Materialien
- Ermittlung von Schweißnahtspannungen in Kehlnähten
- Spannungsanalyse einschließlich Bemessung primärer und sekundärer Torsion
- Kontrolle der (c/t)-Verhältnisse
- Wirksame Querschnitte gemäß
- EN 1993-1-5 (inkl. längs ausgesteifte Beulfelder gemäß Abschnitt 4.5)
-
EN 1993-1-3
-
EN 1999-1-1
-
DIN 18800-2
- Klassifizierung nach
-
EN 1993-1-1
-
EN 1999-1-1
-
- Schnittstelle zu MS Excel für Import und Export von Tabellen
- Ausdruckprotokoll

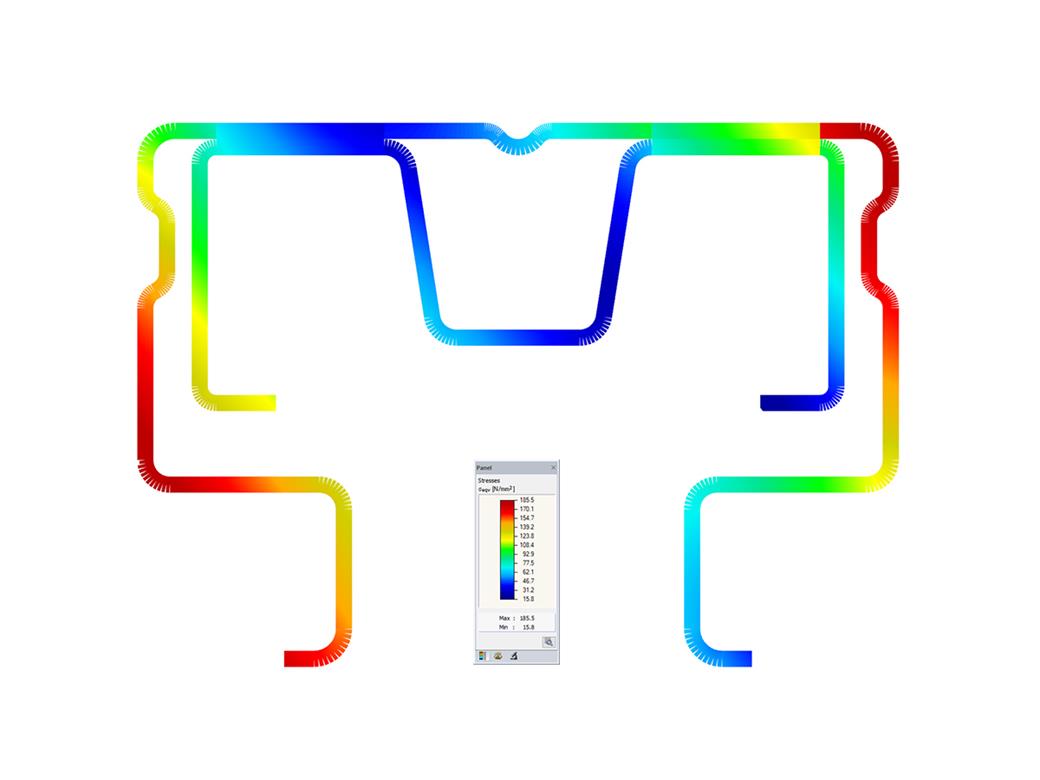

DUENQ berechnet alle relevanten Querschnittswerte einschließlich der plastischen Grenzschnittgrößen. Überlappungsbereiche werden realitätsgetreu erfasst. Bei Profilen, die aus unterschiedlichen Materialien bestehen, bestimmt DUENQ die ideellen Querschnittswerte mit Bezug auf ein Referenzmaterial.
Neben der Spannungsanalyse elastisch-elastisch ist ein plastischer Nachweis mit Interaktion der Schnittgrößen für beliebige Querschnittsformen möglich. Die plastischen Interaktionsnachweise erfolgen nach der Simplex-Methode. Die Fließhypothesen können nach Tresca und von Mises gewählt werden.
DUENQ führt nach EN 1993-1-1 und EN 1999-1-1 eine Klassifizierung des Querschnitts durch. Für Stahlquerschnitte werden bei Querschnitten der Klasse 4 effektive Breiten für unausgesteifte oder längs ausgesteifte Blechfelder gemäß EN 1993-1-1 und EN 1993-1-5 ermittelt. Für Aluminiumquerschnitte werden bei Querschnitten der Klasse 4 effektive Dicken gemäß EN 1999-1-1 berechnet.
Optional werden im Programm die Grenzwerte (c/t) nach den Verfahren el-el, el-pl oder pl-pl gemäß DIN 18800 überprüft. Die (c/t)-Felder gleichgerichteter Elemente werden dabei automatisch erkannt.
DUENQ enthält eine umfangreiche Bibliothek von Walzprofilen und parametrisierten Profilarten. Diese können zusammengesetzt oder mit neuen Elementen ergänzt werden. Der Aufbau eines Profils aus unterschiedlichen Materialien gelingt problemlos.
Grafische Tools und Funktionen erlauben die Modellierung komplexer Querschnittsformen in CAD-Arbeitsweise. Die grafische Eingabe unterstützt u. a. das Setzen von Punktelementen, Kehlnähten, Bögen, parametrisierten Rechteck- und Rohrquerschnitte, Ellipsen, elliptische Bögen, Parabeln, Hyperbeln, Splines und NURBS. Alternativ wird eine DXF-Datei eingelesen und als Basis für die weitere Modellierung genutzt. Auch können Hilfslinien für die Modellierung genutzt werden.
Des Weiteren ermöglicht eine parametrisierte Eingabe, Modell- und Belastungsdaten so einzugeben, dass sie von bestimmten Variablen abhängig sind.
Elemente können grafisch geteilt oder an ein anderes Objekt angefügt werden. DUENQ nimmt die Teilungen automatisch vor und stellt mit Nullelementen sicher, dass der Schubfluss nicht unterbrochen wird. Für Nullelemente kann eine spezifische Dicke zur Schubübertragung festgelegt werden.
