9. August 2021

Betonbemessung | Durchstanzen | Bemessung

Sie haben in RFEM zwei Möglichkeiten. Zum einen können Sie die Durchstanzlast aus einer Einzellast (aus Stütze / Belastung / Knotenlager) und dem geglätteten oder ungeglätteten Schubkraftverlauf entlang des kritischen Rundschnitts ermitteln. Zum anderen können Sie diese auch selbst definieren.

Als Nachweiskriterium berechnen Sie die Ausnutzung des Durchstanzwiderstandes ohne Durchstanzbewehrung und das Programm gibt Ihnen das Ergebnis auch dementsprechend aus. Sollte der Durchstanzwiderstand ohne Durchstanzbewehrung überschritten werden, ermittelt Ihnen das Programm die erforderliche Durchstanzbewehrung und auch die erforderliche Längsbewehrung.

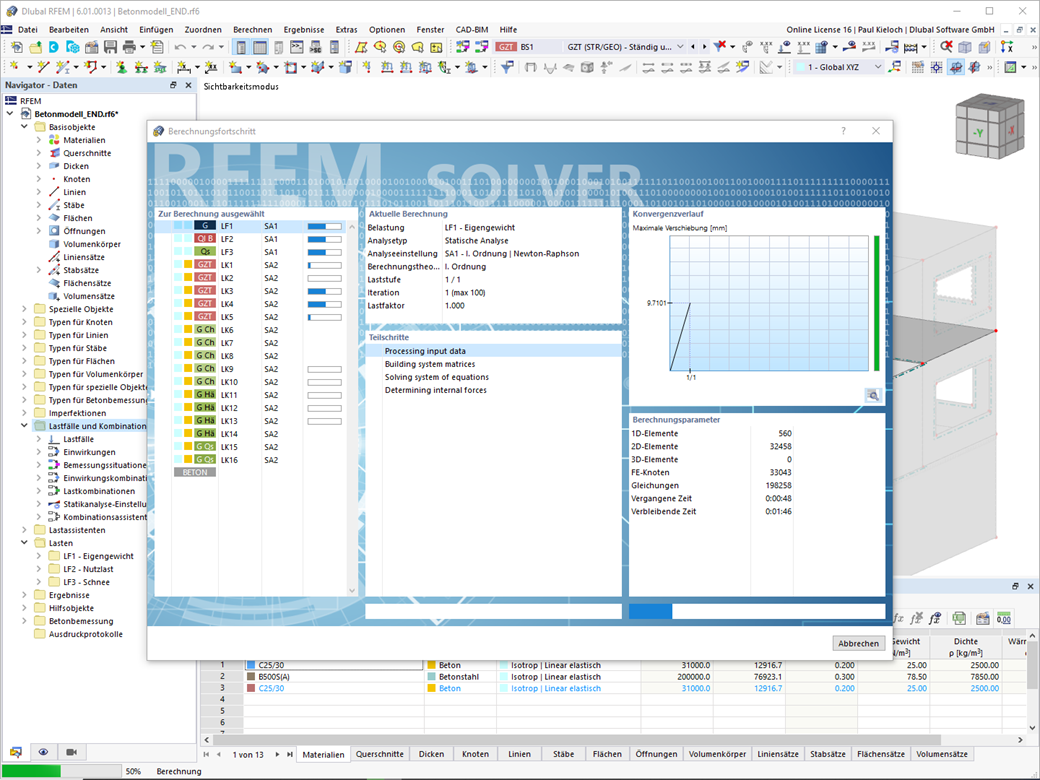

Berechnung
