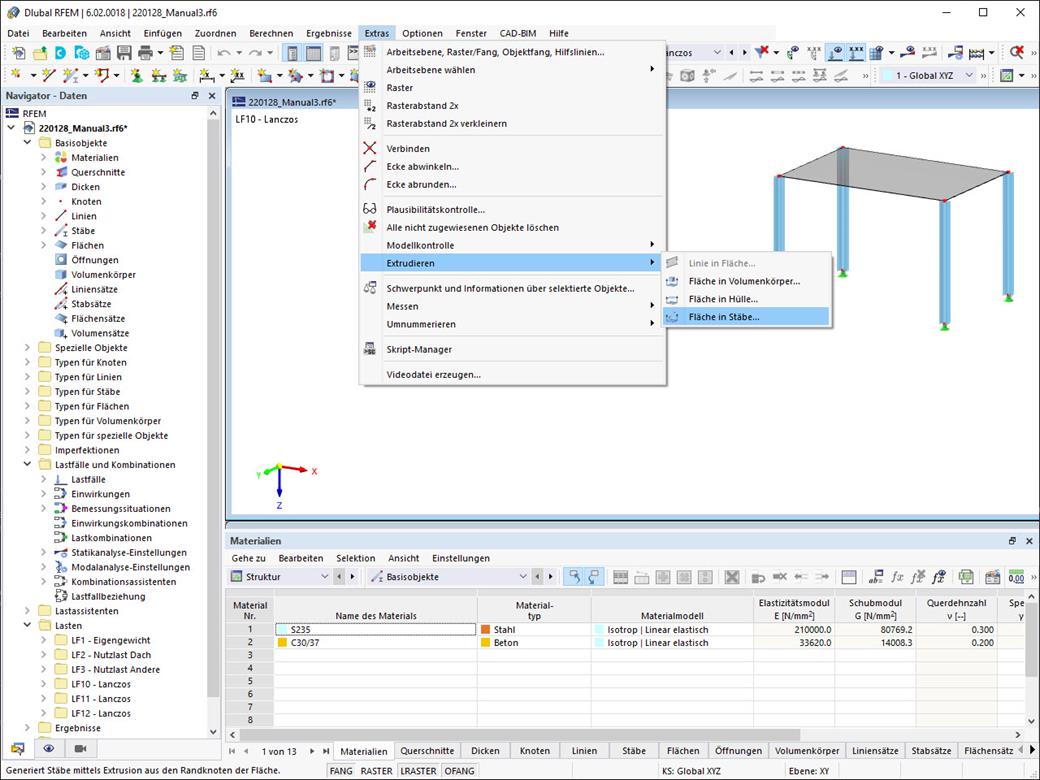

Wussten Sie, dass Sie Flächen in Stäbe extrudieren können? Dabei legt das Programm auf die durch die Extrusion erzeugten Linien eine gewünschte Stabeigenschaft. Ein paar Klicks später sind Sie bereits beim gewünschten Ergebnis.
Fläche in Stäbe extrudieren
