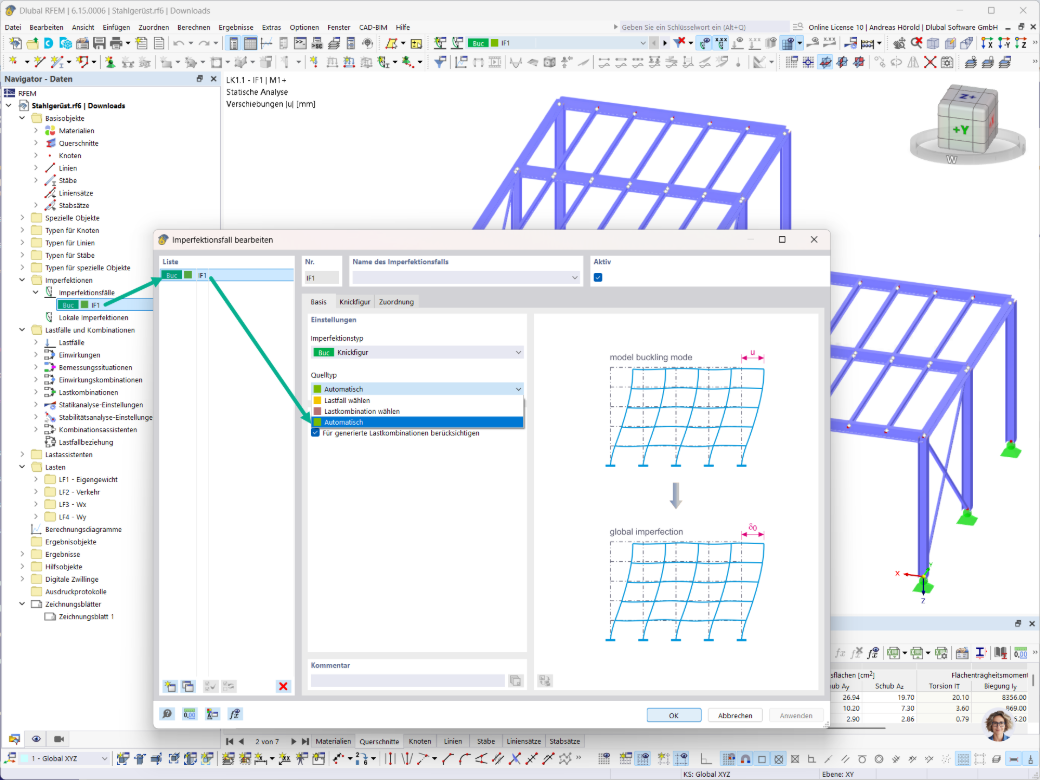

Mit dem Imperfektionstyp 'Knickfigur' und dem Quelltyp 'Automatisch' können Sie in RFEM und RSTAB geometrische Ersatzimperfektionen automatisch ermitteln lassen. Grundlage dafür bilden die mithilfe des Add-Ons Strukturstabilität berechneten Eigenformen. Die Vorkrümmung lässt sich dabei als Relativwert oder nach EN 1993-1-1 ansetzen.
RFEM/RSTAB ermmitteln die Lastkombinationen in zwei aufeinanderfolgenden Schritten: Zunächst werden Statik und lineare Stabilität ermittelt und daraus die Größe der Imperfektion für jede maßgebende Stabilitätsform bestimmt. Anschließend wird die Kombination mit den daraus abgeleiteten geometrischen Ersatzimperfektionen in positiver und negativer Richtung für jede Stabilitätsform berechnet.
Sie erhalten dadurch normkonforme Ergebnisse direkt auf Basis der tatsächlichen Knick- und Beulformen des Modells, ohne die Imperfektionswerte selbst ermitteln zu müssen.
