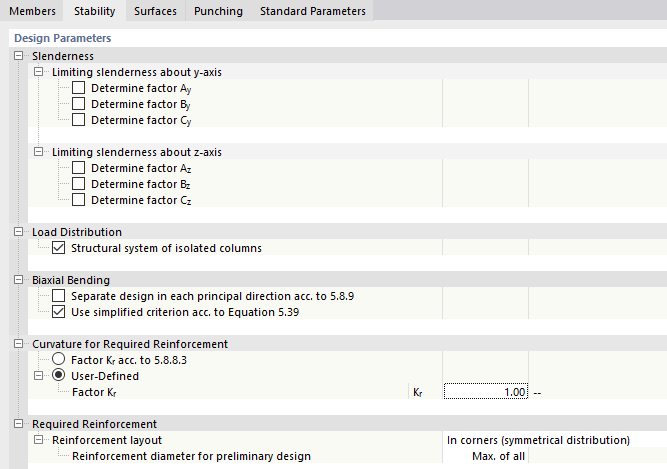

L'onglet Stabilité de la boîte de dialogue « Configuration pour l'ELU » vous permet de contrôler la configuration pour les analyses de stabilité des poteaux. Ce calcul est basé sur la méthode de la courbure nominale. Elle est automatiquement effectuée sous forme de vérification de section lorsque les longueurs efficaces sont assignées aux barres correspondantes.
Élancement
Cette catégorie est affichée pour les Annexes Nationales où la limite d'élancement doit être définie pour les éléments en compression individuels. Les facteurs A, B et C sont inclus dans la détermination de la limite d'élancement λlim selon l'équation (5.13N). Ils peuvent être déterminés par le logiciel ou définis par l'utilisateur. Les valeurs recommandées sont prédéfinies.
Distribution de charge
Dans cette catégorie, vous pouvez définir si le système structurel est composé de « poteaux isolés » ou de plusieurs poteaux efficaces.
Si vous avez un système mixte de poteaux isolés et de structures de poteaux connectées, créez différentes configurations et affectez-les aux poteaux correspondants.
Flexion biaxiale
En règle générale, la vérification du poteau modèle est effectuée en considérant la flexion biaxiale. Si vous souhaitez effectuer une « Vérification séparée dans chaque direction principale selon 5.8.9 » ou « Utiliser le critère simplifié selon l'Équation 5.39 », cochez la case correspondante.
Ici aussi, différentes configurations doivent être créées et assignées pour différentes spécifications pour les barres du modèle.
Courbure pour l'armature requise
Afin de déterminer les excentrements selon la théorie du second ordre pour la méthode avec courbure nominale, la courbure est considérée dans le logiciel à l'aide du facteur Kr. Cela peut être déterminé automatiquement selon 5.8.8.3 ou spécifié par l'utilisateur.
Armatures requises
Dans l'analyse de stabilité avec la méthode de courbure nominale, les efforts internes sont déterminés avec la longueur efficace spécifiée, en considérant des excentrements selon la théorie du second ordre. Ces efforts internes sont utilisés pour calculer la section avec les armatures existantes. Indépendamment de cela, le logiciel peut également déterminer la valeur de l'armature requise si l'armature existante définie est trop petite. Pour ce faire, vous devez spécifier les côtés de la section sur lesquels l'armature requise doit être appliquée ou déterminée. Vous pouvez sélectionner la position appropriée dans la liste.
Notez que ce paramètre a une influence sur la valeur déterminée de l'armature requise. Ceci s'applique en particulier à un composant qui est principalement chargé avec un moment My ou Mz. Dans ce cas, il est judicieux de répartir les armatures symétriquement au-dessus et en dessous (pour My ) ou de factoriser les armatures existantes afin de considérer le moment Mz relativement plus grand.
D'autre part, pour les poteaux chargés à peu près également dans les deux directions de l'axe principal et en conséquence, My et Mz sont dans un ordre de grandeur similaire, l'option « Uniformément répartie » ou « Aux coins (distribution symmétrique) » est recommandée.
Le « diamètre de l'armature pour le calcul préliminaire » détermine le diamètre utilisé pour la détermination de l'armature requise décrite ci-dessus. Par défaut, la plus grande section de l'armature existante est utilisée (« Max de tous »). Vous pouvez également définir une valeur différente en sélectionnant l'option « Défini par l'utilisateur » et en spécifiant le diamètre de l'armature.
