Stabilita

V záložce Stabilita dialogu 'Konfigurace únosnosti' se nastavuje konfigurace pro posouzení stability sloupů. Toto posouzení je založeno na metodě nominální křivosti. Provede se automaticky jako posouzení průřezu, pokud jsou příslušným prutům přiřazeny vzpěrné délky.

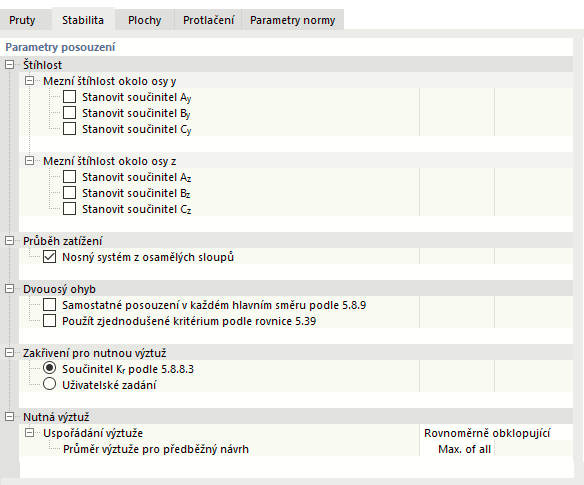

01 Upravit konfiguraci únosnosti - Stabilita

Štíhlosti

Tato kategorie se zobrazí pro národní přílohy, kde je třeba zadat štíhlost pro jednotlivé tlačené pruty. Součinitele A, B a C jsou zahrnuty při stanovení meze štíhlosti λ_lim podle rovnice (5.13N). Mohou být stanoveny buď programem, nebo uživatelem. Doporučené hodnoty jsou přednastaveny.

Průběh zatížení

V této kategorii lze určit, zda se systém skládá z 'jednosloupů' nebo z několika spolupracujících sloupů.

02 Zadejte počet přispívajících sloupů

Pokud máme smíšený systém jednotlivých sloupů a spojených sloupových konstrukcí, je možné vytvořit různé konfigurace a přiřadit je příslušným sloupům.

Dvouosý ohyb

Posouzení modelového sloupu se zpravidla provádí s ohledem na dvojitý ohyb. Pokud chceme provést 'oddělené posouzení v obou směrech hlavní osy podle 5.8.9' nebo zjednodušené ' posouzení podle 5.39 ', zaškrtneme příslušné políčko.

03 Možnosti dvojitého ohybu

Také zde je třeba vytvořit a přiřadit různé konfigurace pro různé specifikace pro pruty modelu.

Zakřivení pro nutnou výztuž

Aby bylo možné stanovit excentricity podle teorie 2. řádu pro metodu s nominálním zakřivením, zohlední se v programu zakřivení pomocí součinitele K_r. To může být stanoveno buď automaticky podle 5.8.8.3, nebo zadáno uživatelem.

04 Zadejte zakřivení pro požadovanou výztuž

Nutná výztuž

Při stabilitním posouzení metodou nominální křivosti se vnitřní síly stanoví se zadanou vzpěrnou délkou s přihlédnutím k excentricitám podle teorie 2. řádu. Tyto vnitřní síly se použijí pro posouzení průřezu se stávající výztuží. Nezávisle na tom může program také stanovit hodnotu potřebné výztuže, pokud je zadaná výztuž příliš malá. Za tímto účelem je třeba zadat strany průřezu, na kterých má být použita nebo stanovena potřebná výztuž. Příslušnou pozici lze vybrat ze seznamu.

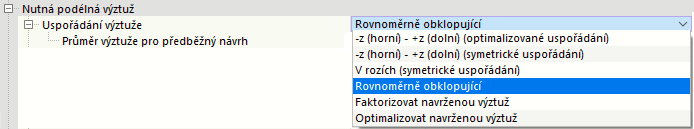

05 Zadejte uspořádání výztuže pro požadovanou výztuž

Upozorňujeme, že toto nastavení má vliv na stanovenou hodnotu potřebné výztuže. To platí zejména pro prvek, který je primárně zatížen momentem M_y nebo M_z. V tomto případě má smysl rozložit výztuž symetricky nad a pod (pro M_y ) nebo zohlednit stávající výztuž tak, aby byl zohledněn relativně větší moment M_z.

Naproti tomu pro sloupy, které jsou v obou směrech hlavní osy zatížené přibližně stejně, a proto mají M_y a M_z podobnou řádovou velikost, je možné použít volbu 'Rovnoměrně po obvodu' nebo 'V rozích ( symetrické rozdělení)' doporučit.

'Průměr výztuže pro předběžné posouzení' určuje, který průměr se použije při výše popsaném stanovení potřebné výztuže. Standardně se použije největší průřez stávající výztuže (' Max ze všech '). Pomocí možnosti 'Vlastní' a zadáním průměru výztuže lze zadat i jinou hodnotu.

06 Zadejte průměr výztuže pro požadovanou výztuž
