Zbrojenie podłużne

W zakładce Zbrojenie podłużne można zdefiniować zbrojenie, które ma być uwzględnione przy wymiarowaniu pręta na zginanie i siłę osiową.

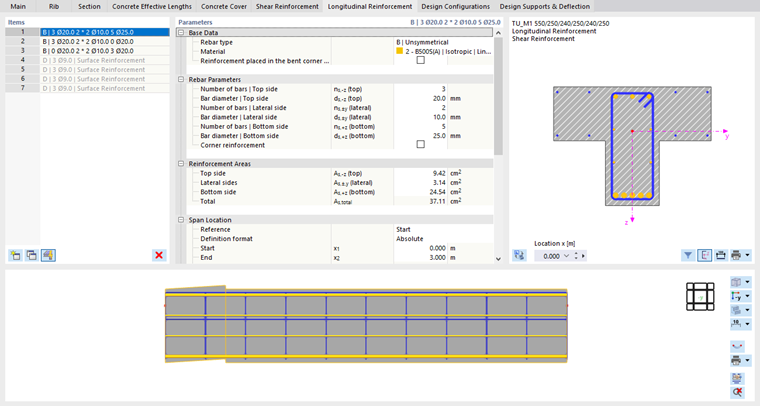

Definiowanie zbrojenia podłużnego

Pozycje

Ta sekcja umożliwia definiowanie pozycji zbrojenia dla zbrojenia podłużnego. Domyślnie ustawiona jest tylko jedna pozycja, która stanowi rodzaj "zbrojenia podstawowego". Można dostosować to ustawienie domyślne, a także dodać kolejne pozycje (patrz rysunek Definiowanie zbrojenia podłużnego), na przykład w celu rozmieszczenia zbrojenia odcinkowego z dodatkami. Użyj przycisku na końcu listy, aby utworzyć nowe pozycje. Za pomocą przycisku można również skopiować wybraną pozycję, a następnie dostosować kopię.

W przypadku żeber istnieje możliwość wygenerowania zbrojenia podłużnego w pasie ze zbrojenia powierzchniowego. W tym celu należy kliknąć przycisk na końcu listy. W ten sposób program tworzy zbrojenie podłużne pręta-żebra ze zbrojenia powierzchniowego, które znajduje się w dołączonej powierzchni. Pozycje te są wyświetlane na liście, ale nie można ich modyfikować. Za pomocą przycisku można ponownie dezaktywować zbrojenie powierzchniowe.

Parametry

W tej sekcji można określić właściwości zbrojenia podłużnego. Parametry odnoszą się zawsze do pozycji wybranej na liście 'Pozycje'.

Dane podstawowe

Wybierz 'Typ pręta zbrojeniowego' z listy. Dostępne są różne opcje rozmieszczenia zbrojenia.

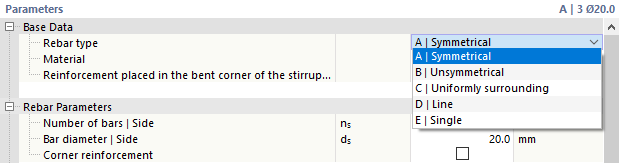

Wybierz typ zbrojenia

Opcje te dają następujący schemat rozmieszczenia:

Typ pręta zbrojeniowego	Układ
Symetryczne	Taki sam na górze i na dole
Niesymetryczne	Różny na górze i na dole, zbrojenie boczne opcjonalnie
Równomiernie otaczające	Równomierny na wszystkich bokach (dla słupów)
Linia	Symetryczny w jednej warstwie (dla zbrojenia dodatkowego)
Pojedynczo	Pręt pojedynczy (dla zbrojenia dodatkowego)

Wprowadzane dane w kategorii Parametry pręta zbrojeniowego są dostosowane do typu pręta zbrojeniowego.

Domyślnie ustawione jest "zbrojenie podstawowe". Jest ono 'Symetryczne', z trzema prętami zbrojeniowymi o średnicy 20 mm na górnej i dolnej stronie. Zbrojenie to służy umożliwieniu wymiarowania nawet bez specyficznej definicji zbrojenia. Z reguły należy jednak dostosować zbrojenie, aby warunki obliczeniowe odpowiadały rzeczywistym warunkom! W przeciwnym razie program użyłby zaproponowanego zbrojenia podstawowego do wszystkich warunków obliczeniowych.

Jeśli nie chcesz dostosowywać zbrojenia i najpierw zachować zbrojenie podstawowe, po wymiarowaniu należy przeanalizować 'Przebieg wymaganego lub niepokrytego zbrojenia'. Należy przy tym pamiętać, że przebieg wymaganego lub niepokrytego zbrojenia uwzględnia tylko stan graniczny nośności! Warunki obliczeniowe dla stanu granicznego użytkowalności oraz ochrony przeciwpożarowej bezwzględnie wymagają zdefiniowania zbrojenia w sposób jak najbardziej zbliżony do rzeczywistości.

Przypisz zbrojeniu podłużnemu Materiał. Jeśli odpowiednia stal zbrojeniowa została już zdefiniowana w modelu, będzie dostępna do wyboru na liście.

Wybrać materiał

Można również utworzyć nowy materiał za pomocą przycisku w polu wprowadzania, uzyskując dostęp do Biblioteki materiałów w oknie dialogowym Nowy materiał .

Za pomocą pola wyboru 'Zbrojenie umieszczone w zagiętym narożu strzemienia' można sterować tym, czy pręty zbrojeniowe mają być umieszczone na górnej lub dolnej krawędzi strzemienia, czy też dokładnie w promieniu lub na środku zagiętego naroża.

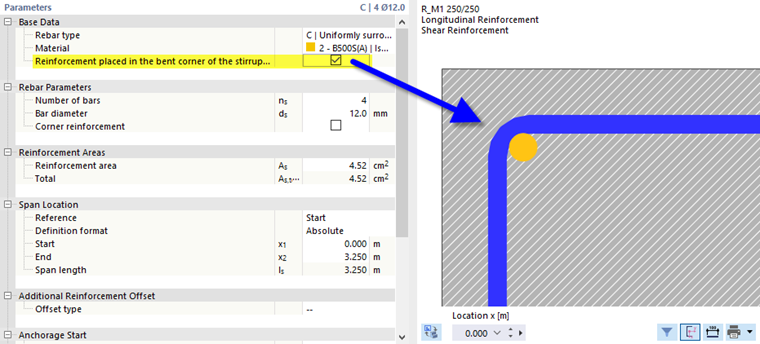

Zbrojenie umieszczone w zakrzywionym narożniku strzemienia

Opcja ta jest szczególnie interesująca w przypadku słupów. Natomiast w belkach, które są obciążone głównie momentem względem osi y pręta, zbrojenie można umieścić na górnej lub dolnej krawędzi strzemienia.

Parametry pręta zbrojeniowego

Opcje wprowadzania danych w tej kategorii są dostosowane do Typu pręta zbrojeniowego.

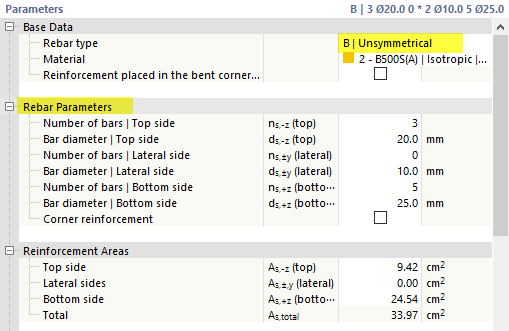

Parametry pręta zbrojeniowego dla zbrojenia asymetrycznego

Określ 'Liczbę prętów' n_s i 'Średnicę pręta' d_s zbrojenia podłużnego. Jeśli podczas wymiarowania program ma dobrać liczbę lub średnicę, wybierz opcję Auto.

Automatyczne obliczanie liczby prętów i zbrojenia

Jeśli ma zostać określona Liczba prętów, można zdefiniować minimalną i maksymalną dopuszczalną liczbę oraz przyrost Δ_x podczas procesu doboru. Za pomocą priorytetu można przy zbrojeniu wielowarstwowym sterować tym, czy druga warstwa ma być aktywowana tylko w razie potrzeby. Zbrojenia o wartości 1 mają najwyższy priorytet.

Jeśli program ma określić Średnicę pręta, można zdefiniować najmniejszą i największą możliwą średnicę do doboru.

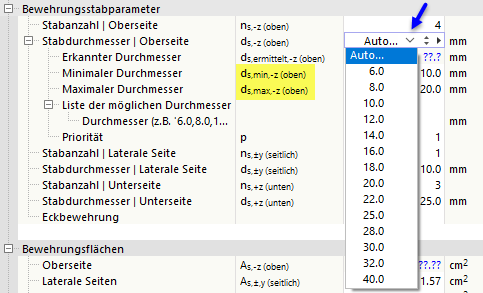

Automatyczne określanie średnicy prętów i zbrojenia podłużnego

W przypadku typów prętów zbrojeniowych 'Linia' i 'Pojedynczy' można również zdefiniować odsunięcie prętów zbrojeniowych. Wartość ta może być odniesiona do strzemienia, otuliny betonowej lub krawędzi przekroju (patrz również kategoria Dodatkowe odsunięcie zbrojenia). Grafika stanowi tutaj dobrą możliwość kontroli.

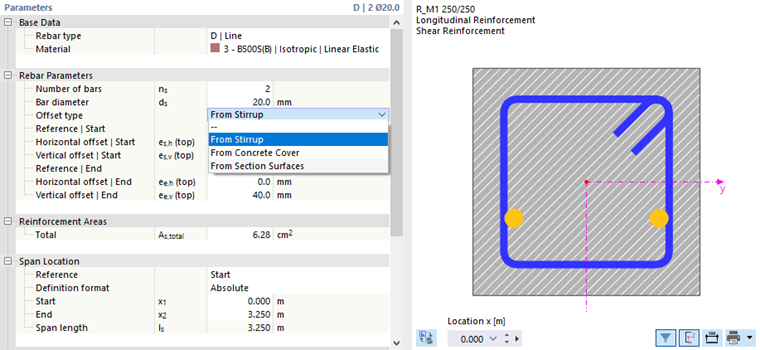

Wybór odniesienia odsunięcia dla dodatkowego zbrojenia

Pola przekroju zbrojenia

W tej kategorii dostępne są informacje o polach przekroju włożonego zbrojenia (patrz rysunek Parametry pręta zbrojeniowego). Są one pomocne, jeśli po pierwszym obliczeniu okaże się, że poszczególne warunki obliczeniowe nie są spełnione przy istniejącym zbrojeniu. Można wtedy sprawdzić przebieg wymaganego lub niepokrytego zbrojenia, porównać go z informacjami w tym oknie dialogowym, a następnie odpowiednio dostosować średnicę lub liczbę prętów.

Położenie pola

W tej kategorii określa się, gdzie w pręcie rozmieszczone jest 'Pole' ze zbrojeniem podłużnym. Położenie to można zdefiniować za pomocą 'Odnośnika' do początku, końca lub punktu x. Wybierz odpowiednią opcję z listy, aby określić punkt odniesienia dla położenia pola.

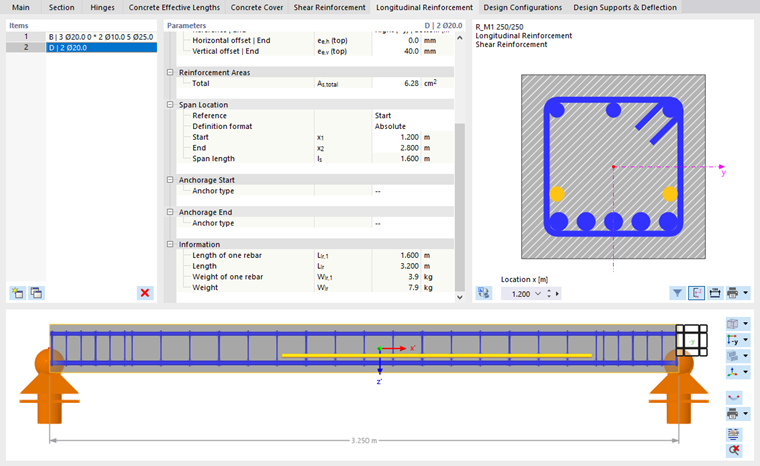

Definiowanie położenia pola względem początku pręta (Format definicji "Bezwzględna")

Dzięki 'Polu' istnieje możliwość rozmieszczenia zbrojenia dodatkowego w odcinku pręta i tym samym zapewnienia lokalnie niepokrytego wymaganego zbrojenia podłużnego.

W przypadku odnośnika do 'Początku' bieżącego pręta odległości pola należy wprowadzać ze znakiem dodatnim, a w przypadku odnośnika do 'Końca' pręta – ze znakiem ujemnym.

Jeśli pręt jest podzielony przez węzeł typu 'Na pręcie' (który nie rozdziela pręta, w przeciwieństwie do węzła standardowego), pole można również zdefiniować w odniesieniu do tego węzła wewnętrznego.

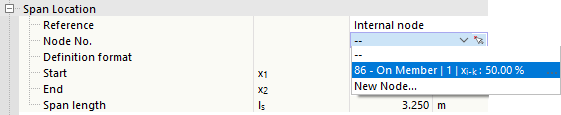

Zdefiniuj pole w odniesieniu do węzła wewnętrznego

Ponadto za pomocą 'Formatu definicji' można sterować, czy odległości mają być określane bezwzględnie w jednostkach długości, czy względnie w procentach.

Podaj 'Początek' x₁ i 'Koniec' x₂ pola. 'Rozpiętość' l_s pola stanowi zatem długość zbrojenia podłużnego w pręcie.

Jeśli program ma dostosować długość prętów zbrojeniowych do statycznie wymaganych obszarów zbrojenia, wybierz opcję Auto. Umożliwia to ekonomiczne zaprojektowanie stali prętowej.

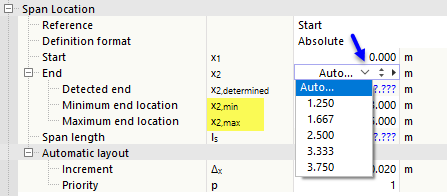

Automatyczne określanie zbrojenia

W przypadku automatycznego określania należy z grubsza określić zakres pola: podać minimalne i maksymalne miejsce początku i końca.

Dodatkowe odsunięcie zbrojenia

Ta kategoria jest dostępna dla typów prętów zbrojeniowych 'Symetryczny', 'Niesymetryczny' i 'Równomierny obwodowy'. Umożliwia to indywidualne pozycjonowanie zbrojenia podłużnego w pręcie.

Przemieszczenie zbrojenia względem strzemion

Wybierz z listy 'Typ odsunięcia', który określa odniesienie odległości. Do wyboru są następujące opcje:

• 'Od strzemienia': Odległości e_z i e_y odnoszą się do wewnętrznej krawędzi zdefiniowanych strzemion.
• 'Od otuliny betonowej': Odsunięcie zbrojenia podłużnego wynika jako odległość od zewnętrznej strony przekroju pomniejszona o otulinę betonową i odległości e_z i e_y.
• 'Od pola przekroju': Odsunięcie zbrojenia podłużnego wynika jako odległość od zewnętrznej strony przekroju pomniejszona o odległości e_z i e_y.

Początek zakotwienia / Koniec zakotwienia

Do warunków obliczeniowych długości zakotwienia wymagane są dane dotyczące zakotwienia zbrojenia podłużnego. Na liście dostępne są różne opcje dla 'Początku zakotwienia' i 'Końca zakotwienia'.

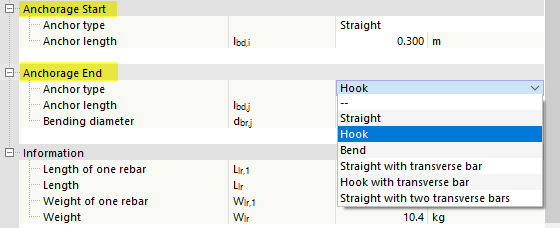

Wybierz typ kotwy

Podaj dla obu końców 'Długość zakotwienia' l_bd i ewentualnie 'Średnicę gięcia' d_br.

Informacje

Na koniec dostępne są następujące informacje o zbrojeniu podłużnym bieżącej pozycji:

• Długość jednego pręta zbrojeniowego L_lr,1
• Długość wszystkich prętów zbrojeniowych L_lr jako suma
• Ciężar jednego pręta zbrojeniowego W_lr,1
• Ciężar wszystkich prętów zbrojeniowych W_lr jako suma

Grafika

Po prawej stronie widoczny jest przekrój poprzeczny pręta, a poniżej przekrój podłużny. Funkcje obu obszarów graficznych opisano w rozdziale Zbrojenie na ścinanie .
