Armature longitudinale

Dans l'onglet Armature longitudinale, vous pouvez définir l'armature à utiliser pour la vérification en flexion et à l'effort normal de la barre.

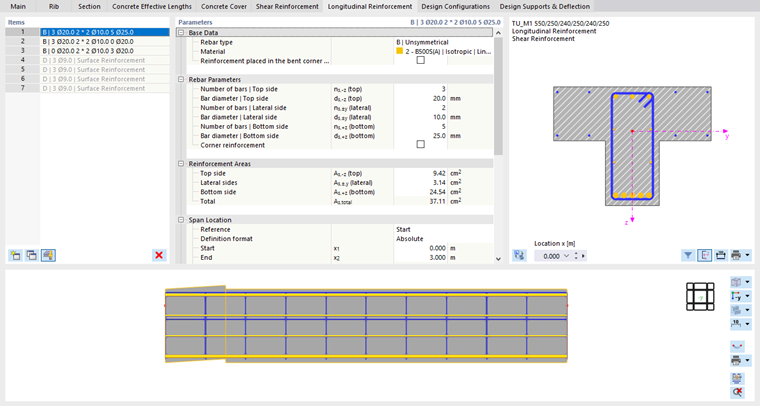

Définition des armatures longitudinales

Positions

Cette section offre la possibilité de définir des positions d'armature pour l'armature longitudinale. Une seule position est prédéfinie ici, qui représente une sorte d'« armature de base ». Vous pouvez adapter ce préréglage et ajouter d'autres positions (voir l'image Définir l'armature longitudinale), par exemple pour disposer une armature par tronçons avec des renforts. Utilisez le bouton à la fin de la liste pour créer de nouvelles positions. Avec le bouton , vous pouvez également copier la position sélectionnée et adapter ensuite la copie.

Pour les nervures, vous avez la possibilité de générer l'armature longitudinale dans la membrure à partir de l'armature surfacique. Pour ce faire, cliquez sur le bouton à la fin de la liste. Le programme génère ainsi l'armature longitudinale de la nervure à partir de l'armature surfacique présente dans la surface connectée. Ces positions sont affichées dans la liste, mais ne sont pas modifiables. Avec le bouton , vous pouvez également désactiver à nouveau l'armature surfacique.

Paramètres

Dans cette section, vous pouvez définir les propriétés de l'armature longitudinale. Les paramètres se rapportent toujours à la position sélectionnée dans la liste « Positions ».

Données de base

Sélectionnez le « Type de barre d'armature » dans la liste. Différentes possibilités sont disponibles pour disposer l'armature.

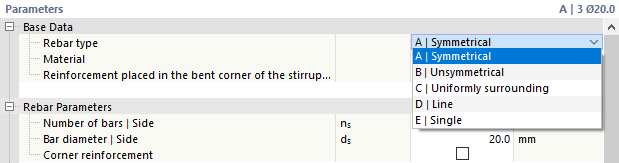

Sélectionner le type de barre d’armature

Les options donnent le schéma de distribution suivant :

Type de barre d'armature	Disposition
Symétrique	Haut et bas identiques
Asymétrique	Haut et bas différents, armature latérale optionnelle
Uniformément réparti	Identique sur tous les côtés (pour poteaux)
Ligne	Symétrique en une couche (pour renforts)
Individuel	Barre unique (pour renfort)

Les entrées dans la catégorie Paramètres des barres d'armature sont adaptées au type de barre d'armature.

Une « armature de base » est prédéfinie. Elle est « Symétrique » avec trois barres d'armature de 20 mm disposées respectivement sur la face supérieure et inférieure. Cette armature sert à permettre une vérification même sans définition d'armature spécifique. En règle générale, vous devez cependant adapter l'armature pour que les vérifications correspondent aux conditions réelles ! Sinon, le programme utiliserait l'armature de base proposée pour toutes les vérifications.

Si vous ne souhaitez pas adapter l'armature et conserver d'abord l'armature de base, vous devriez, après la vérification, évaluer la « courbe de l'armature requise ou non couverte ». Notez que la courbe de l'armature requise ou non couverte ne prend en compte que l'état limite de capacité portante ! Les vérifications pour l'état limite de service ou la protection incendie exigent impérativement de définir l'armature de manière réaliste.

Attribuez un Matériau à l'armature longitudinale. Si vous avez déjà défini l'acier de béton armé approprié dans le modèle, celui-ci est disponible dans la liste de sélection.

Matériau à sélectionner

Vous pouvez également créer un nouveau matériau via le bouton dans le champ de saisie, en accédant à la bibliothèque de matériaux dans la boîte de dialogue Nouveau matériau .

Avec la case à cocher « Armature placée dans le coin plié du cadre », vous pouvez contrôler si les barres d'armature doivent être disposées au bord supérieur ou inférieur du cadre ou exactement dans le rayon ou au milieu du coin plié.

Armature disposée dans l’angle courbe du cadre

Cette option est particulièrement intéressante pour les poteaux. Pour les poutres en revanche, qui sont principalement sollicitées par un moment autour de l'axe y de la barre, l'armature peut être disposée au bord supérieur ou inférieur du cadre.

Paramètres des barres d'armature

Les possibilités de saisie dans cette catégorie sont adaptées au Type de barre d'armature.

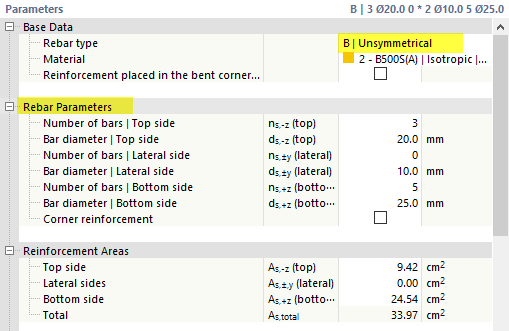

Paramètres des armatures pour les armatures asymétriques

Définissez le « Nombre de barres » n_s et le « Diamètre de barre » d_s de l'armature longitudinale. Si le programme doit déterminer le nombre ou le diamètre lors de la vérification, sélectionnez l'option Auto.

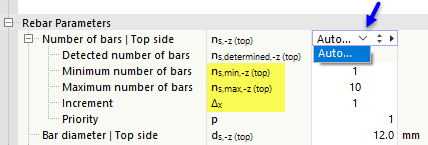

Calcul automatique | Nombre de barres et armatures

Si le nombre de barres doit être déterminé, vous pouvez prescrire le nombre minimum et maximum admissible ainsi que l'incrément Δ_x pendant le processus de détermination. Avec la priorité, vous pouvez contrôler, pour les armatures à plusieurs couches, si une deuxième couche ne doit être activée qu'en cas de besoin. Les armatures avec la valeur 1 ont la priorité la plus élevée.

Si le programme doit déterminer le diamètre de barre, vous pouvez prescrire le plus petit et le plus grand diamètre possible pour la détermination.

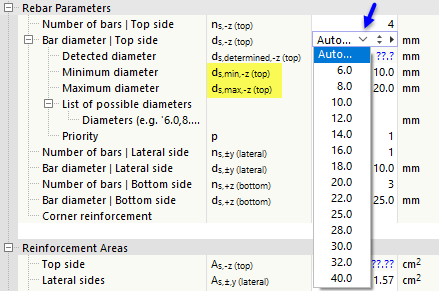

Détermination automatique | Diamètre des barres et armature longitudinale

Pour les types de barres d'armature « Ligne » et « Unique », vous pouvez également définir le décalage des barres d'armature. Cette valeur peut se référer au cadre, à l'enrobage béton ou aux bords de la section (voir aussi la catégorie Décalage d'armature supplémentaire). Le graphique offre ici une bonne possibilité de contrôle.

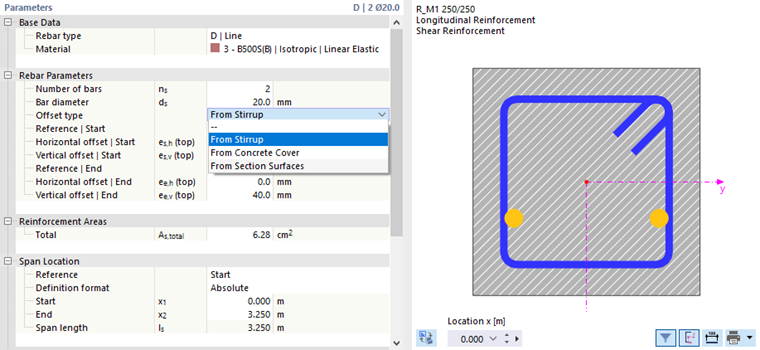

Sélection d'une référence de décalage pour une armature supplémentaire

Aires d'armature

Dans cette catégorie, vous obtenez des informations sur les aires de section de l'armature mise en place (voir l'image Paramètres des barres d'armature). Celles-ci sont utiles lorsque, après un premier calcul, vous constatez que certaines vérifications ne sont pas satisfaites avec l'armature existante. Vous pouvez alors vérifier la courbe de l'armature requise ou non couverte, la comparer avec les informations de cette boîte de dialogue, puis adapter le diamètre ou le nombre de barres en conséquence.

Emplacement du champ

Dans cette catégorie, vous indiquez où le « champ » avec l'armature longitudinale est disposé dans la barre. Vous pouvez définir cet emplacement avec une « Référence » au début, à la fin ou à un emplacement x. Sélectionnez l'option correspondante dans la liste pour définir le point de référence pour l'emplacement du champ.

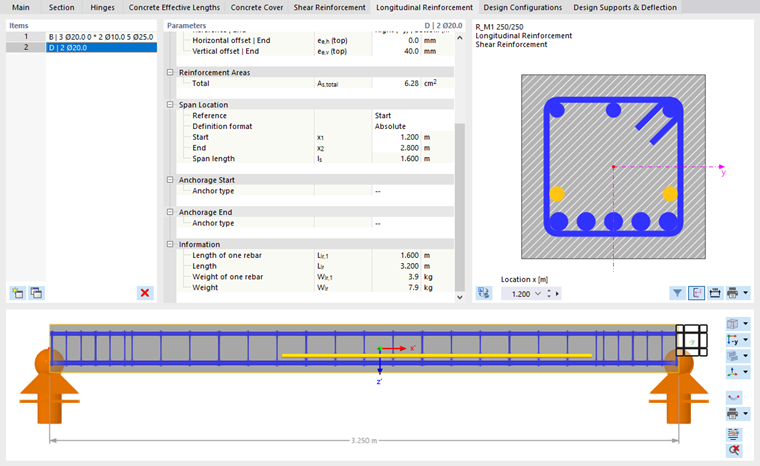

Définition de la position de la travée par rapport au début de barre (format de définition « Absolu »)

Avec un « champ », vous avez la possibilité de disposer une armature de renfort dans un tronçon de barre et ainsi de prévoir une armature longitudinale requise localement non couverte.

Avec une référence au « début » de la barre actuelle, les distances du champ doivent être entrées avec un signe positif, avec une référence à la « fin » de la barre, avec un signe négatif.

Si la barre est divisée par un nœud de type « Sur la barre » (qui ne sépare pas la barre, contrairement à un nœud standard), vous pouvez également définir le champ en référence à ce nœud interne.

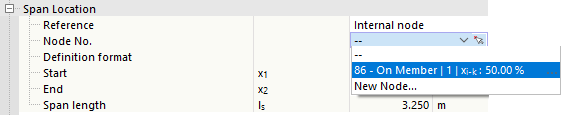

Définir la travée en référence au nœud interne

De plus, vous pouvez contrôler avec le « Format de définition » si les distances doivent être définies de manière absolue en longueur ou en pourcentage.

Indiquez le « Début » x₁ et la « Fin » x₂ du champ. La « Portée » l_s du champ représente ainsi la longueur de l'armature longitudinale dans la barre.

Si le programme doit adapter la longueur des barres d'armature aux zones d'armature statiquement requises, sélectionnez l'option Auto. Cela permet une détermination économique de l'acier de barre.

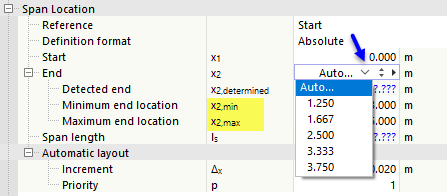

Détermination automatique des armatures | Travée d’armatures

Pour la détermination automatique, la zone du champ doit être définie grossièrement : indiquez le début et la fin minimum et maximum.

Décalage d'armature supplémentaire

Cette catégorie est disponible pour les types de barres d'armature « Symétrique », « Asymétrique » et « Circulaire uniforme ». Elle vous permet de positionner l'armature longitudinale dans la barre de manière individuelle.

Déplacer les armatures par rapport aux cadres

Sélectionnez dans la liste le « Type de décalage » qui régit la référence des distances. Les possibilités suivantes sont disponibles :

• « Du cadre » : Les distances e_z et e_y se réfèrent au bord intérieur du cadre défini.
• « De l'enrobage béton » : Le décalage de l'armature longitudinale résulte de la distance à la face extérieure de la section moins l'enrobage béton moins les distances e_z et e_y.
• « De l'aire de section » : Le décalage de l'armature longitudinale résulte de la distance à la face extérieure de la section moins les distances e_z et e_y.

Début d'ancrage / Fin d'ancrage

Pour les vérifications de la longueur d'ancrage, des indications sur l'ancrage de l'armature longitudinale sont nécessaires. Différentes options pour le « Début d'ancrage » et la « Fin d'ancrage » sont disponibles dans la liste.

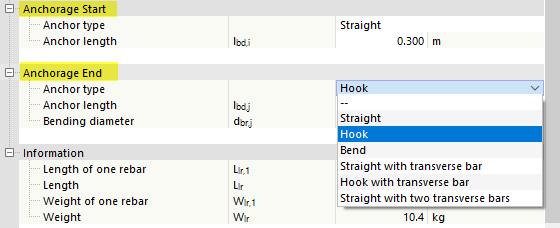

Sélectionner le type d’ancrage

Indiquez pour les deux extrémités la « Longueur d'ancrage » l_bd et, le cas échéant, le « Diamètre de courbure » d_br.

Informations

Pour finir, vous trouvez les informations suivantes sur l'armature longitudinale de la position actuelle :

• Longueur d'une barre d'armature L_lr,1
• Longueur de toutes les barres d'armature L_lr comme somme
• Poids d'une barre d'armature W_lr,1
• Poids de toutes les barres d'armature W_lr comme somme

Graphique

À droite, vous voyez la section de la barre, en bas, la coupe longitudinale. Les fonctions des deux zones graphiques sont décrites dans le chapitre Armature d'effort tranchant .
