Podélná výztuž

V záložce Podélná výztuž můžete definovat výztuž, která má být použita pro posouzení prutu na ohyb a normálovou sílu.

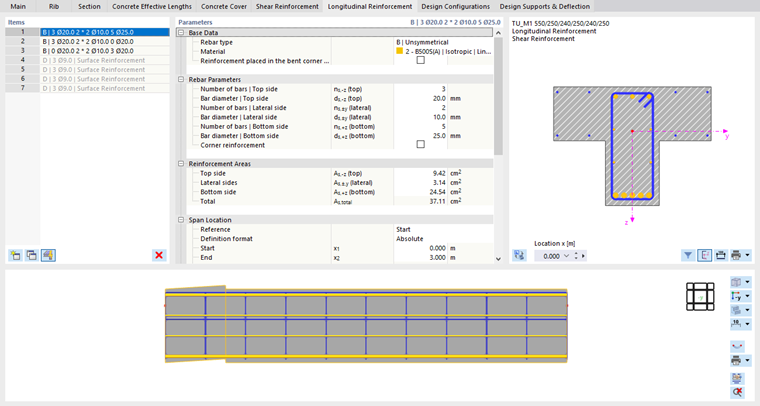

Zadání podélné výztuže

Polohy

Tato část nabízí možnost definovat polohy výztuže pro podélnou výztuž. Je zde přednastavena pouze jedna poloha, která představuje jakousi "základní výztuž". Toto přednastavení můžete upravit a také doplnit další polohy (viz obrázek Definovat podélnou výztuž), například pro uspořádání výztuže po úsecích s příložkami. Pomocí tlačítka na konci seznamu vytvoříte nové polohy. Tlačítkem můžete vybranou polohu také zkopírovat a kopii následně upravit.

U žeber máte možnost vygenerovat podélnou výztuž v pásnici z výztuže plochy. Klikněte na tlačítko na konci seznamu. Program tak vytvoří podélnou výztuž žebrového prutu z výztuže plochy, která je v připojené ploše k dispozici. Tyto polohy se zobrazí v seznamu, ale nelze je měnit. Tlačítkem můžete výztuž plochy opět deaktivovat.

Parametry

V této části můžete stanovit vlastnosti podélné výztuže. Parametry se vždy vztahují k poloze, která je vybrána v seznamu 'Polohy'.

Základní údaje

Vyberte 'Typ výztužné vložky' ze seznamu. K dispozici jsou různé možnosti uspořádání výztuže.

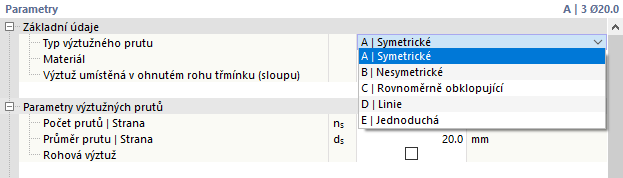

Vyberte typ výztuže

Z možností vyplývá následující schéma rozdělení:

Typ výztužné vložky	Uspořádání
Symetrické	Nahoře a dole stejné
Nesymetrické	Nahoře a dole rozdílné, boční výztuž volitelná
Rovnoměrně obklopující	Na všech stranách stejné (pro sloupy)
Linie	Symetricky v jedné vrstvě (pro příložky)
Jednotlivý	Jednotlivá vložka (pro příložku)

Zadání v kategorii Parametry výztužné vložky jsou přizpůsobena typu výztužné vložky.

Je přednastavena "základní výztuž". Je 'Symetrická' se třemi výztužnými vložkami o průměru 20 mm na horní a dolní straně. Tato výztuž slouží k tomu, aby bylo možné provést posouzení i bez specifické definice výztuže. Zpravidla však musíte výztuž upravit, aby posudky odpovídaly skutečnosti! V opačném případě by program použil přednastavenou základní výztuž pro všechny posudky.

Pokud výztuž neupravíte a chcete základní výztuž nejprve zachovat, měli byste po posouzení vyhodnotit 'Průběh požadované resp. nepokryté výztuže'. Dbejte přitom na to, že průběh požadované resp. nepokryté výztuže zohledňuje pouze mezní stav únosnosti! Posudky pro mezní stav použitelnosti resp. požární odolnost vyžadují bezpodmínečně realistickou definici výztuže.

Přiřaďte podélné výztuži Materiál. Pokud jste již v modelu definovali vhodnou betonářskou ocel, je k dispozici v seznamu k výběru.

Výběr materiálu

Můžete také pomocí tlačítka ve vstupním poli vytvořit nový materiál tím, že v dialogu Nový materiál vyvoláte databázi materiálů.

Pomocí zaškrtávacího pole 'Výztuž vložená v ohybu třmínku' můžete řídit, zda mají být výztužné vložky uspořádány na horním nebo dolním okraji třmínku, nebo přesně v poloměru resp. uprostřed ohybu.

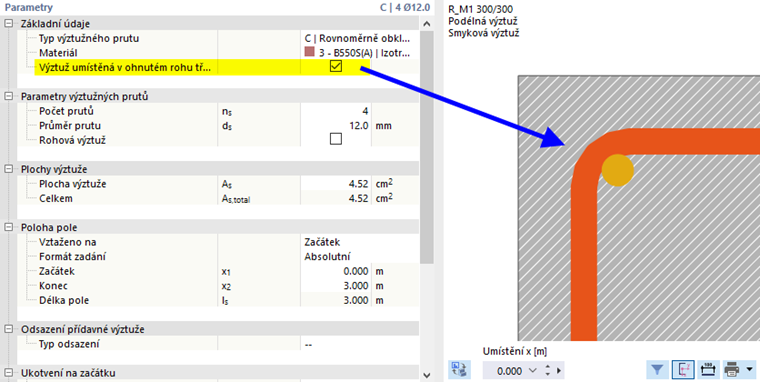

Výztuž umístěná v zakřiveném rohu třmínku

Tato možnost je zajímavá speciálně pro sloupy. Naproti tomu u nosníků, které jsou zatíženy převážně momentem kolem osy y prutu, lze výztuž uspořádat na horním nebo dolním okraji třmínku.

Parametry výztužné vložky

Možnosti zadání v této kategorii jsou přizpůsobeny Typu výztužné vložky.

Parametry výztužných prutů pro nesymetrickou výztuž

Stanovte 'Počet vložek' n_s a 'Průměr prutu' d_s podélné výztuže. Pokud má program při posouzení navrhnout počet nebo průměr, zvolte možnost Auto.

Automatický výpočet | Počet výztužných prutů a výztuž

Pokud se má stanovit počet vložek, můžete zadat minimální a maximální přípustný počet a také inkrement Δ_x během procesu návrhu. Pomocí priority můžete u vícevrstvé výztuže řídit, zda se má druhá vrstva aktivovat pouze v případě potřeby. Výztuže s hodnotou 1 mají nejvyšší prioritu.

Pokud má program stanovit průměr prutu, můžete zadat nejmenší a největší možný průměr pro návrh.

Automatické určení | Průměr výztuže a podélné vyztužení

U typů výztužných vložek 'Linie' a 'Jednotlivě' můžete také definovat odsazení výztužných vložek. Tato hodnota může být vztažena k třmínku, krytí výztuže nebo k okrajům průřezu (viz také kategorie Dodatečné odsazení výztuže). Grafika zde nabízí dobrou kontrolní možnost.

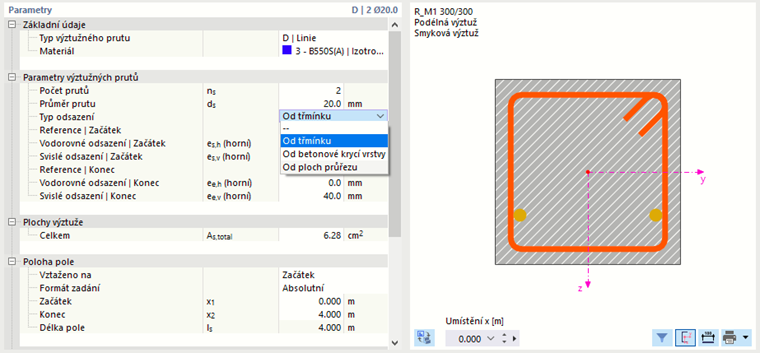

Vyberte referenci odsazení pro přídavnou výztuž

Plochy výztuže

V této kategorii získáte informace o průřezových plochách vložené výztuže (viz obrázek Parametry výztužné vložky). Ty jsou užitečné, pokud po prvním výpočtu zjistíte, že jednotlivé posudky nejsou se stávající výztuží splněny. Můžete pak zkontrolovat průběh požadované resp. nepokryté výztuže, porovnat ji s informacemi v tomto dialogu a následně odpovídajícím způsobem upravit průměr nebo počet vložek.

Umístění pole

V této kategorii zadáte, kde je 'Pole' s podélnou výztuží v prutu uspořádáno. Toto umístění můžete definovat pomocí 'Reference' na začátek, konec nebo místo x. Vyberte příslušnou možnost ze seznamu, abyste stanovili referenční bod pro umístění pole.

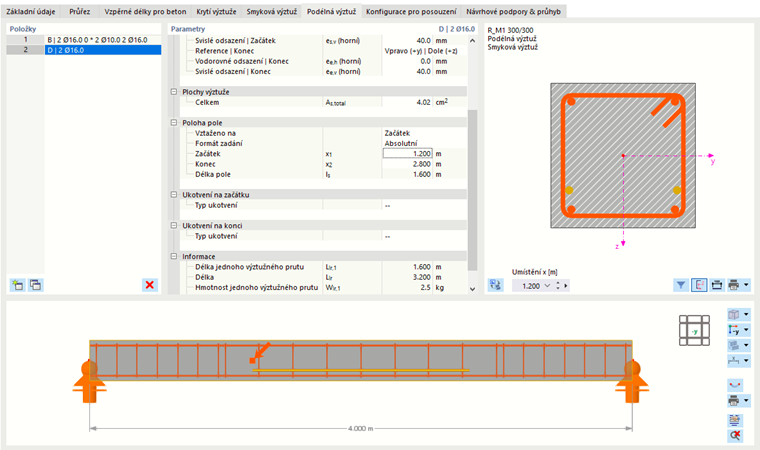

Zadejte polohu pole vzhledem k počátku prutu (formát definice 'Absolutní')

Pomocí 'Pole' máte možnost uspořádat příložnou výztuž v úseku prutu a zajistit tak lokálně nepokrytou požadovanou podélnou výztuž.

Při referenci na 'Začátek' aktuálního prutu je třeba zadat vzdálenosti pole s kladnými znaménky, při referenci na 'Konec' prutu se zápornými znaménky.

Pokud je prut rozdělen uzlem typu 'Na prutu' (který prut na rozdíl od standardního uzlu neodděluje), můžete pole definovat také se vztahem k tomuto internímu uzlu.

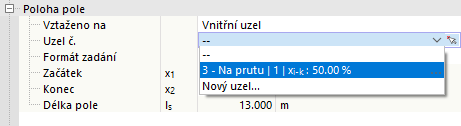

Definujte pole s ohledem na vnitřní uzel

Dále můžete pomocí 'Formátu definice' řídit, zda se vzdálenosti zadávají absolutně v délkových jednotkách nebo relativně v procentech.

Zadejte 'Začátek' x₁ a 'Konec' x₂ pole. 'Rozpětí' l_s pole tak představuje délku podélné výztuže v prutu.

Pokud má program přizpůsobit délku výztužných vložek staticky požadovaným oblastem výztuže, zvolte možnost Auto. Tím je umožněno hospodárné navržení prutové oceli.

Automatické určení výztuže | Oblast výztuže

Pro automatické stanovení je třeba oblast pole hrubě stanovit: Zadejte minimální a maximální začátek resp. konec.

Dodatečné odsazení výztuže

Tato kategorie je k dispozici u typů výztužných vložek 'Symetricky', 'Nesymetricky' a 'Rovnoměrně po obvodu'. Umožní vám individuálně umístit podélnou výztuž v prutu.

Přemístit výztuž vzhledem ke třmínkům

Vyberte v seznamu 'Typ odsazení', který určuje vztah vzdáleností. K dispozici jsou následující možnosti:

• 'Od třmínku': Vzdálenosti e_z a e_y se vztahují k vnitřnímu okraji definovaných třmínků.
• 'Od krytí výztuže': Odsazení podélné výztuže vyplývá jako vzdálenost od vnější strany průřezu minus krytí výztuže minus vzdálenosti e_z a e_y.
• 'Od plochy průřezu': Odsazení podélné výztuže vyplývá jako vzdálenost od vnější strany průřezu minus vzdálenosti e_z a e_y.

Začátek kotvení / Konec kotvení

Pro posudky kotevní délky jsou nutné údaje o kotvení podélné výztuže. V seznamu jsou k dispozici různé možnosti pro 'Začátek kotvení' a 'Konec kotvení'.

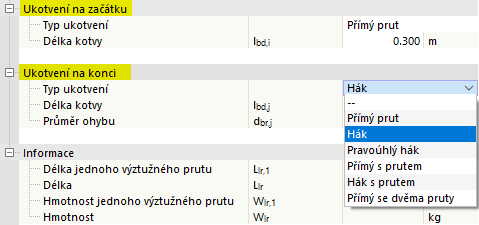

Vyberte typ kotvy

Pro oba konce zadejte 'Kotevní délku' l_bd a případně 'Průměr ohybu' d_br.

Informace

Na závěr zde naleznete následující informace o podélné výztuži aktuální polohy:

• Délka jedné výztužné vložky L_lr,1
• Délka všech výztužných vložek L_lr jako součet
• Hmotnost jedné výztužné vložky W_lr,1
• Hmotnost všech výztužných vložek W_lr jako součet

Grafika

Vpravo vidíte příčný řez prutu, dole podélný řez. Funkce obou grafických oblastí jsou popsány v kapitole Smyková výztuž .
