Normy I

Normy stanowią podstawę dla analiz statycznych i różnych dowodów. W zakładce Normy I określasz najważniejsze przepisy, według których model będzie obliczany i projektowany.

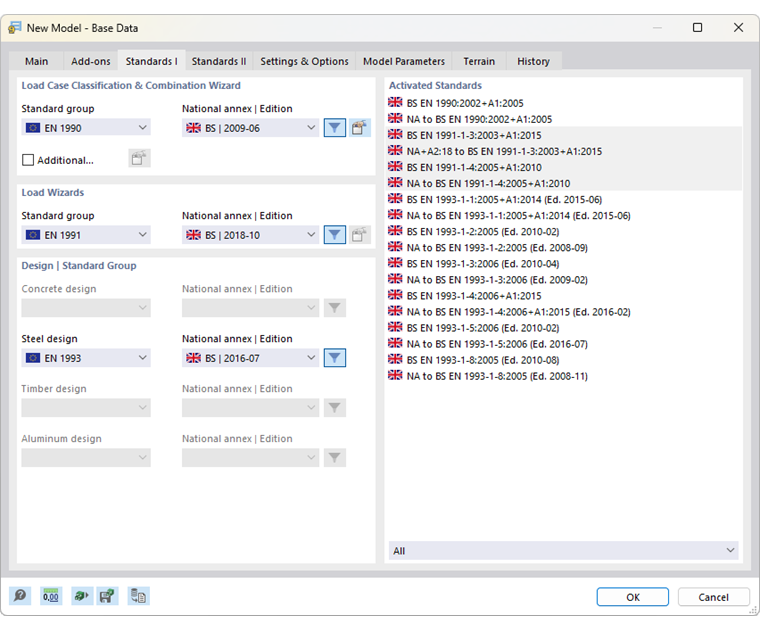

Okno dialogowe "Nowy model – Dane podstawowe", zakładka "Normy I"

Jeśli w zakładce 'Dodatki' aktywowane są Asystent kombinacji i Asystenci obciążeń (patrz rozdział Dodatki), można tutaj wybrać 'Grupę norm' z 'Aneksu krajowego' lub 'Wersji'.

Grupa norm

Ustal w lewej kolumnie 'Grupę norm', która jest odpowiednia dla poszczególnych kryteriów w twoim modelu. W liście dostępne są różne przepisy.

Sekcja 'Asystent klasyfikacji przypadków obciążeń i kombinacji' kontroluje, według jakich zasad tworzone są kombinacje obciążeń. Normy stosują różne podejścia do określania sił przekrojowych w celu zapewnienia bezpieczeństwa lub użytkowalności konstrukcji.

Zaznaczając pole 'Dodatkowe', możesz za pomocą przycisku aktywować dodatkowe normy dla asystenta klasyfikacji przypadków obciążeń i kombinacji.

Norma w sekcji 'Asystencji obciążeń' wpływa na automatyczne generowanie obciążeń wiatrem i śniegiem dla standardowych form budowlanych.

Sekcja 'Projektowanie | Grupa norm' określa normy wykorzystywane do dowodów dla różnych materiałów lub specjalnych analiz. Kategoria jest dostępna tylko wtedy, gdy odpowiedni dodatek jest aktywowany w zakładce Dodatki.

Aneks krajowy | Wersja

Dla norm jak eurokody istnieją specjalne regulacje dla poszczególnych krajów: zasady kombinacji i projektowania są ustalone w normie europejskiej, ale państwa mogą indywidualnie regulować wiele współczynników częściowych i parametrów projektowych. Wybierz Aneks krajowy lub wersję dla odpowiednich grup norm w drugiej kolumnie.

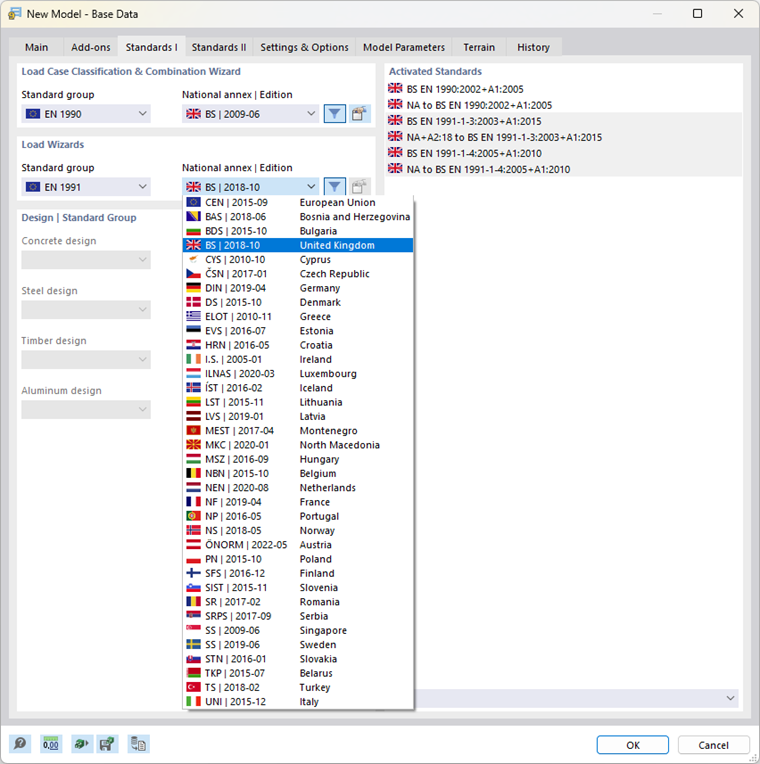

Wybór załącznika krajowego dla Eurokodu

W opcji 'CEN' obowiązują rekomendowane przez komisję europejską współczynniki i parametry.

Za pomocą przycisku możesz włączać i wyłączać w liście stare wersje norm.

Aby sprawdzić współczynniki częściowe i kombinacyjne normy, kliknij przycisk obok pola wejściowego. Pojawi się dialog, którego zawartość zależy od grupy norm.

Sprawdzanie częściowych współczynników bezpieczeństwa i współczynników kombinacji

Dostosowywanie parametrów asystentów kombinacji

Współczynniki częściowe i kombinacyjne Aneksu krajowego lub wersji normy są niezmienialne. Aby formować przypadki obciążeń według niestandardowych współczynników, wybierz aneks lub wersję, której parametry będą służyć jako odniesienie. Następnie za pomocą przycisku wywołaj dialog 'Asystent klasyfikacji przypadków obciążeń i kombinacji'.

Utworzenie nowego załącznika krajowego

Kliknij przycisk , aby wywołać nowy dialog. Podaj tam 'Suffix nazwy' dla zmodyfikowanego aneksu.

Definiowanie przyrostka nazwy dla załącznika zdefiniowanego przez użytkownika

Po potwierdzeniu możesz indywidualnie dostosować współczynniki. Zakończ wprowadzanie zmian w dialogu 'Asystent klasyfikacji przypadków obciążeń i kombinacji' przyciskiem OK. Zmodyfikowany aneks będzie wtedy dostępny do wyboru na liście.

Aktywowane normy

Ta sekcja oferuje przegląd przepisów używanych w modelu.
