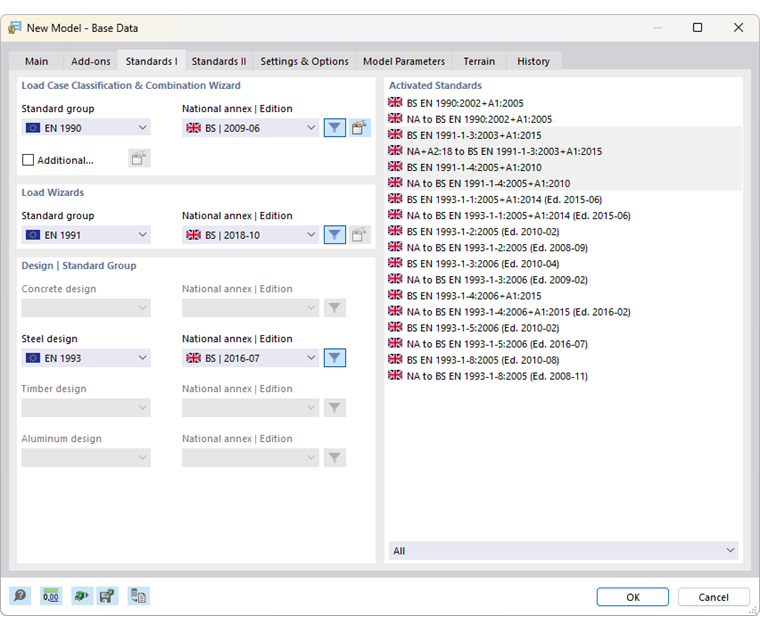

Les normes forment la base des analyses structurelles et des divers calculs. Dans l'onglet Normes I, vous définissez les principaux règlements selon lesquels le modèle sera calculé et dimensionné.
Si, dans l'onglet 'Add-Ons', l'Assistant de combinaison et les Assistants de charge sont activés (voir le chapitre Add-Ons), vous pouvez choisir ici, respectivement, le 'Groupe de normes' avec lAnnexe nationale' ou lÉdition'.
Groupe de normes
Dans la colonne de gauche, choisissez le 'Groupe de normes' applicable aux différents critères de votre modèle. La liste propose divers règlements.
La section 'Assistant de classification des cas de charge et de combinaison' régit les règles de formation des combinaisons de charges. Les normes adoptent différentes approches pour déterminer les efforts internes pour garantir la sécurité structurale ou la serviceabilité.
Si vous cochez la case 'Supplémentaires', vous pouvez activer d'autres normes pour l'assistant de classification des cas de charge et de combinaison via le bouton
.
La norme dans la section 'Assistants de charge' influence la génération automatique des charges de vent et de neige pour les formes standard de bâtiments.
La section 'Dimensionnement | Groupe de normes' régule les normes utilisées pour les vérifications des différents matériaux ou pour les analyses spécifiques. Une catégorie n'est accessible que si l'add-on correspondant est activé dans l'onglet Add-Ons.

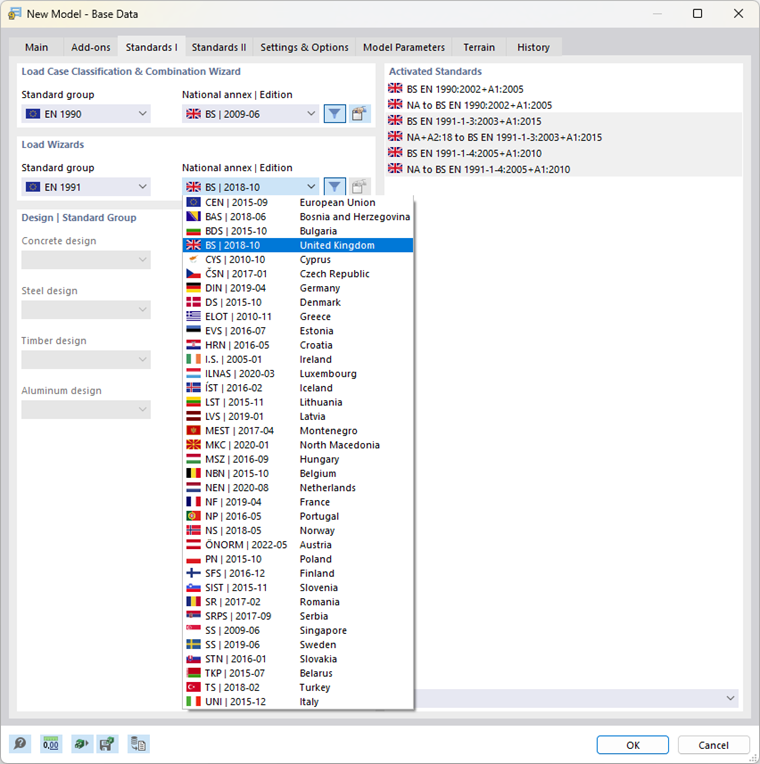

Annexe nationale | Édition
Pour des normes comme l'Eurocode, des règles spécifiques existent pour chaque pays : les règles de combinaison et de dimensionnement sont établies par la norme européenne, mais les états peuvent régler individuellement de nombreux coefficients de sécurité partiels et paramètres de dimensionnement. Sélectionnez l'Annexe nationale ou l'Édition pour les groupes de normes respectifs dans la deuxième colonne.
Pour l'option 'CEN', les coefficients et paramètres recommandés par la Commission européenne s'appliquent.
Avec le bouton
, vous pouvez afficher ou masquer dans la liste les versions anciennes des normes.
Pour vérifier les coefficients partiels de sécurité et de combinaison de la norme, cliquez sur le bouton
à côté du champ de saisie. Un dialogue apparaît, dont le contenu dépend du groupe de normes.
Ajuster les paramètres de l'assistant de combinaison
Les coefficients partiels de sécurité d'une annexe nationale ou d'une édition ne sont pas modifiables. Pour combiner les cas de charge selon des coefficients définis par l'utilisateur, sélectionnez une annexe ou une édition dont les paramètres servent de référence. Ensuite, avec le bouton
, ouvrez le dialogue 'Assistant de classification des cas de charge et de combinaison'.
Cliquez sur le bouton
pour ouvrir un nouveau dialogue. Saisissez ici un 'Suffixe de nom' pour l'annexe modifiée.
Après valider avec OK, vous pouvez ajuster les coefficients individuellement. Terminez les modifications dans le dialogue 'Assistant de classification des cas de charge et de combinaison' avec OK. L'annexe personnalisée sera alors disponible dans la liste.
Normes activées
Cette section offre un aperçu des règlements utilisés pour le modèle.
