Structure

Options de sélection

Avant de modifier les objets, définissez le modèle, la charge ou les objets repères correspondants, en les « sélectionnant ». Vous pouvez utiliser différentes options selon le type d'objet et sa fonction.

Les objets sélectionnés sont mis en évidence dans une couleur différente. Vous pouvez ajuster les couleurs de la sélection et celles de la présélection (« toucher » un objet sans cliquer dessus) dans la boîte de dialogue « Propriétés d'affichage ».

Vous pouvez modifier les propriétés des objets sélectionnés en double-cliquant sur l'un de ces objets. Vous pouvez également cliquer sur Modifier la sélection dans le menu Modifier.

Sélection graphique d'objets

Sélection avec la souris

Pour sélectionner un objet dans la fenêtre graphique, cliquez dessus avec le bouton gauche de la souris. L'objet reste sélectionné jusqu'à ce que vous cliquiez sur un autre objet ou dans une zone vide de la fenêtre de travail. Si vous souhaitez ajouter d'autres objets à la sélection, deux possibilités s'offrent à vous :

  • Maintenez la touche Ctrl enfoncée tout en cliquant.
  • Activez le paramètre « Ajouter à la sélection » en cliquant sur le bouton Selektionsmodus .

Sélection avec zone graphique

Pour sélectionner simultanément plusieurs objets dans la fenêtre graphique, tracez une fenêtre sur les objets tout en maintenant le bouton gauche de la souris enfoncé. Sachez que : si vous dessinez la fenêtre de gauche à droite, tous les objets qui se trouvent entièrement dans la fenêtre sont sélectionnés. Cependant, si vous dessinez la fenêtre de droite à gauche, la sélection inclut également tous les objets qui ne se trouvent que partiellement dans cette zone. Les couleurs assignées sont gérées dans la boîte de dialogue Propriétés d'affichage.

Astuce

Si vous maintenez la touche Alt enfoncée tout en dessinant la fenêtre, vous pouvez sélectionner des lignes ou des nœuds situés dans des surfaces sans déplacer les surfaces.

Si la sélection via la fenêtre est défavorable, vous pouvez utiliser les options proposées par les boutons de sélection dans la barre d'outils. Ils sont situés à gauche du bouton utilisé pour contrôler la sélection (voir l'image Bouton pour les paramètres de sélection). Ils ont la signification suivante :

Selektion mit Rhomboid Sélection par rhomboïde
Selektion mit Ellipse Sélection par zone elliptique
Selektion mit Kreisring Sélection par zone circulaire
Selektion mit Lasso Sélection par zone à main levée (« Lasso »)

La sélection au lasso, par exemple, facilite la sélection d'objets dans une vue isométrique. Encerclez les objets tout en maintenant le bouton gauche de la souris enfoncé. Lorsque vous relâchez le bouton, les objets situés dans la zone marquée sont sélectionnés. Là encore, la règle des directions décrite ci-dessus pour la sélection de fenêtre s'applique.

Sélectionner dans le plan

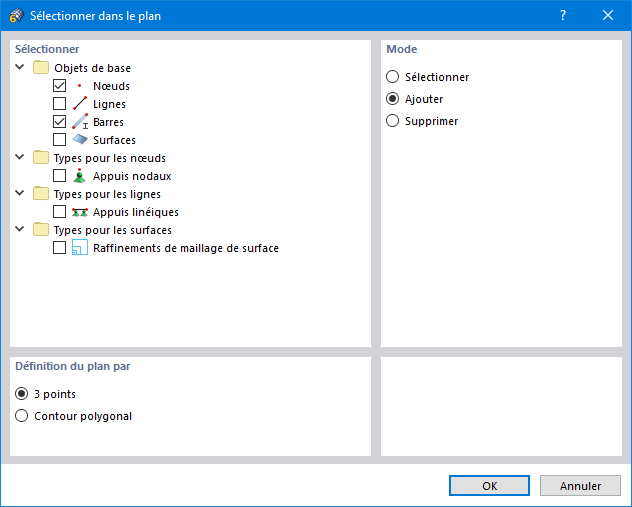

La fonction « Dans le plan » est disponible dans le menu Modifier → Sélectionner. Elle permet par exemple de sélectionner des objets situés dans un plan incliné. Sélectionnez les objets appropriés dans la boîte de dialogue « Sélectionner dans le plan ». Après avoir cliqué sur OK, vous pouvez définir graphiquement le plan par « 3 points » ou un « Contour polygonal ».

Sélection de nœuds libres

La fonction « Nœuds libres » du menu ModifierSélectionner vous permet de sélectionner tous les nœuds n'ayant aucune fonction pour les autres objets (pour définir des lignes, des surfaces ou des charges par exemple). Pour supprimer ces nœuds, appuyez sur la touche Suppr.

Sélection des objets associés

Lorsque vous avez sélectionné une surface, les lignes et les nœuds correspondants ne sont pas inclus dans la sélection. La fonction « Objets associés » du menu Modifier → Sélectionner vous permet d'intégrer les composants des objets sélectionnés dans la sélection.

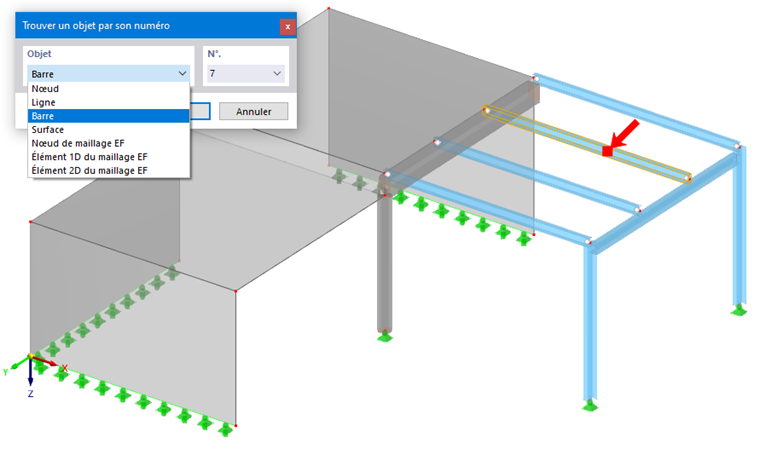

Recherche d'objet par numéro

Pour les modèles plus grands, il est souvent difficile de trouver un objet spécifique dans la fenêtre graphique. La fonction Trouver via le numéro du menu Modifier vous permet de lancer une recherche basée sur le numéro de l'objet.

Dans la liste, définissez l'« Objet » que vous souhaitez trouver. Entrez ensuite le « n° » de l'objet ou sélectionnez-le dans la liste.

Après avoir cliqué sur OK, l'objet trouvé est sélectionné dans la fenêtre graphique et signalé par une flèche. La flèche reste affichée même si vous ajustez la zone autour de l'objet à l'aide d'un zoom ou d'une rotation. La flèche disparaît dans l'espace de travail lorsque vous cliquez dessus.

Astuce

La fonction « Trouver » permet de localiser non seulement les objets du modèle, mais également les éléments finis à l'aide de nombres.

Sélection d'objets via le navigateur

Vous pouvez sélectionner un objet en cliquant sur l'entrée correspondante dans le Navigateur - Données. Cette fonction s'étend également aux propriétés de l'objet : Par exemple, si vous sélectionnez une section ou une épaisseur de surface dans le navigateur, tous les objets auxquels la section ou l'épaisseur est assignée sont sélectionnés dans la fenêtre de travail. Vous pouvez ainsi sélectionner rapidement des objets à modifier sans activer les Visibilités dans le « Navigateur - Vues ».

Sélection d'objets via un tableau

Vous pouvez sélectionner un modèle ou un objet de charge en cliquant sur la ligne correspondante du tableau Structure ou Charges.

Informations

La sélection graphique via le tableau n'est possible que si le bouton Sélection d'un objet dans le graphique est activé dans la barre d'outils du tableau (par défaut).

Dans les tableaux, vous pouvez sélectionner des objets à l'aide de certaines propriétés : Par exemple, si vous sélectionnez la ligne d'une section ou d'une épaisseur de surface, tous les objets auxquels la section ou l'épaisseur est assignée sont sélectionnés dans la fenêtre de travail.

Sélection d'objets dans la sélection d'objets

Les Sélections d'objets offrent de nombreuses possibilités pour sélectionner des objets selon certains critères. Vous pouvez modifier les critères de sélection dans la boîte de dialogue Nouvelle sélection d'objet et enregistrez chaque sélection d'objet en tant qu'objet repère. Les fonctions sont décrites dans le chapitre Sélections d'objets.
