Contrôle graphique

Souris

Les fonctions de la souris correspondent aux standards de Windows.

Bouton gauche de la souris

Si vous cliquez sur un objet structural ou de charge avec le bouton gauche de la souris, vous le sélectionnez. Un double-clic ouvre la boîte de dialogue de modification de l'objet. Cette fonctionnalité n'est pas seulement disponible pour les objets graphiques dans la fenêtre de travail, mais aussi pour les entrées d'objets dans le Navigateur.

Si vous maintenez la touche Ctrl enfoncée, vous pouvez sélectionner plusieurs objets successivement en cliquant dessus. Un symbole plus apparaît alors au niveau du curseur de la souris. En maintenant la touche Maj enfoncée, vous pouvez en revanche retirer un objet de la sélection. Un symbole moins apparaît alors au niveau du curseur de la souris.

Bouton droit de la souris

Si vous cliquez sur un objet avec le bouton droit de la souris, son menu contextuel s'ouvre. Il vous propose des commandes et fonctions relatives à l'objet (voir l'image Menu contextuel d'un nœud). Les menus contextuels sont non seulement disponibles dans la graphique, mais aussi dans le Navigateur et dans les tableaux.

En maintenant le bouton droit de la souris enfoncé, vous pouvez dessiner une fenêtre de zoom afin d'agrandir une zone. Cela correspond au 'Zoom avec fenêtre' de RSTAB 8).

Molette de défilement

Si vous faites tourner la molette de la souris, vous agrandissez ou réduisez le modèle affiché. La position actuelle du curseur de la souris sert alors de centre de la zone de zoom. Cela fonctionne également avec le « pavé tactile » en écartant ou rapprochant deux doigts, ou en déplaçant deux doigts côte à côte vers le haut ou vers le bas.

En maintenant la molette enfoncée, vous pouvez déplacer l'affichage du modèle. Si vous maintenez en plus la touche Ctrl enfoncée, vous pouvez faire pivoter la vue. La rotation est également possible avec la molette et le bouton droit de la souris enfoncé.

ViewCube

En haut à droite de l'espace de travail, vous voyez un cube, appelé ViewCube. Si vous cliquez sur le cube ou le faites pivoter (en maintenant le bouton gauche de la souris enfoncé et en déplaçant le curseur), vous pouvez contrôler la vue.

ViewCube

Boutons pour les vues

Les fonctions du menu Vue → Choisir la vue et les boutons associés dans la barre d’outils permettent de passer rapidement d'une vue standard à une autre.

Boutons d’affichage

Les boutons sont associés aux fonctions suivantes :

Bouton	Fonction
	Annule la vue zoomée et affiche l'ensemble du modèle
	Affiche le modèle en vue axonométrique
	Affiche le modèle sous l'angle de vue du point de vue personnalisé de l'utilisateur
	Affiche le modèle en vue perspective
	Affiche la vue du modèle dans la direction X
	Affiche la vue du modèle dans la direction opposée à Y
	Affiche la vue du modèle dans la direction Z
	Affiche la vue du modèle dans la direction opposée à X

Raccourci clavier

Vous pouvez également contrôler la graphique à l'aide du clavier. Les raccourcis sont enregistrés dans la boîte de dialogue « Personnaliser », que vous pouvez ouvrir via le menu Vue → Personnaliser les menus et barres d’outils. Sélectionnez-y la catégorie Vue.

Raccourci pour contrôler le graphique

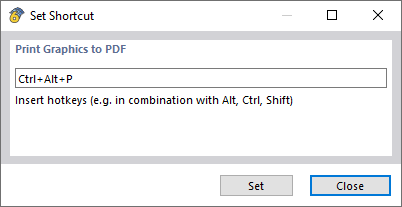

Pour attribuer individuellement un raccourci clavier, double-cliquez sur la commande. Dans la boîte de dialogue « Définir le raccourci clavier », vous pouvez alors définir le raccourcis clavier.

Définir un raccourci clavier

Le bouton permet de rétablir les raccourcis clavier standard.

Rendu

Il existe différentes possibilités pour représenter graphiquement le modèle. Via le bouton de liste, vous pouvez rapidement basculer entre trois modes d'affichage élémentaires.

Sélectionner l’affichage du modèle

Les fonctions des boutons sont les suivantes :

Bouton	Fonction
	Affiche un modèle filaire des sections de barre
	Affiche le modèle rendu en vue transparente avec les sections de barre
	Affiche le modèle rendu comme modèle solide avec sections remplies, dans lequel aucun « passage à travers » pour la sélection n'est possible
