Główne

Zakładka Główne umożliwia zarządzanie podstawowymi parametrami modelu.

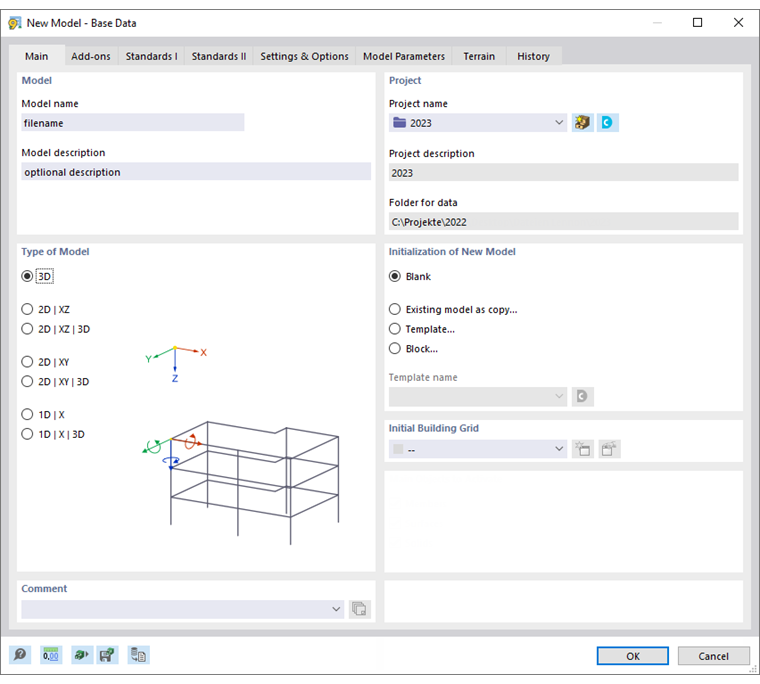

'Zakładka główna' w oknie dialogowym 'Nowy model - Dane bazowe'

Model

Należy podać 'Nazwę modelu', ponieważ jest to jednocześnie nazwa pliku modelu. Jednak 'Opis modelu' jest opcjonalny. Pozwala to na zwięzłe opisanie modelu. Opis pojawia się w raporcie, ale nie pełni żadnej innej funkcji.

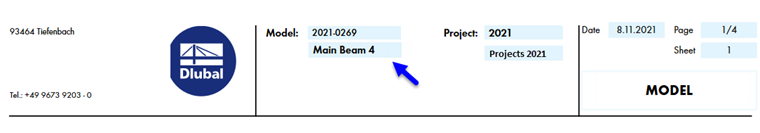

Opis modelu w protokole wydruku

Projekt

Z listy 'Nazwa projektu' należy wybrać folder projektu, w którym ma zostać utworzony model. Za pomocą przycisku można utworzyć nowy projekt. Pojawi się okno dialogowe 'Utwórz nowy projekt', w którym należy wprowadzić odpowiednie dane projektu.

' Okno dialogowe Utwórz nowy projekt '

Przycisk umożliwia dostęp do Dlubal Center. Można tam ustawić inny projekt niż bieżący (patrz rozdział Modele ).

W celach informacyjnych zostanie wyświetlony 'Opis projektu' i 'Folder danych' wybranego projektu.

Typ modelu

Typ modelu określa, czy analizowany jest model przestrzenny, płaski czy jednowymiarowy. Jeżeli dostępny model nie jest modelem 3D, w tej sekcji można ograniczyć wprowadzanie parametrów do zredukowanych współrzędnych i stopni swobody.

'2D | Typy XZ' są odpowiednie dla płaskich konstrukcji belkowych, takich jak ramy i słupy, których obciążenia działają tylko w płaszczyźnie powierzchni. Za pomocą '2D | Typy XY' umożliwiają modelowanie płaskich konstrukcji belkowych, takich jak ruszty usztywniające, które są obciążone prostopadle do płaszczyzny. Opcje '3D' umożliwiają przestrzenne obliczenia układu płaskiego; na przykład w przypadku stosowania przekrojów niesymetrycznych z kątami obrotu, takich jak stężenia wiatrowe.

'1D | Typy X' umożliwiają modelowanie jednowymiarowych konstrukcji belkowych, takich jak belki ciągłe. Ponownie, opcja '3D' umożliwia przestrzenne obliczanie przekrojów obróconych.

Istnieje również możliwość późniejszej zmiany typu modelu. Może to jednak spowodować utratę danych; na przykład w przypadku redukcji modelu 3D do płaskiego układu konstrukcyjnego.

Inicjalizacja nowego modelu

Przy domyślnym ustawieniu 'Puste' wszystkie dane modelu należy zdefiniować od nowa. Alternatywnie można wstępnie ustawić szablon. Dostępne są następujące opcje:

• Istniejący model jako kopia: Domyślnie ustawiona jest kopia pliku.
• Szablon: Możesz użyć pliku szablonu, który został zapisany jako Szablon.
• Blok: Jako element modelu można wstępnie ustawić blok.

Z listy poniżej należy wybrać szablon lub blok. Za pomocą przycisku można uzyskać dostęp do Dlubal Center, które zawiera przegląd wszystkich szablonów.

Początkowy raster budynku

Raster budynku ułatwia wprowadzanie modelu: Punkty przecięcia płaskiej lub przestrzennej siatki złożonej z linii stanowią punkty definicji linii, prętów i powierzchni.

Na liście znajdują się cztery Wstępnie ustawione typy rastrów budynku, które w razie potrzeby można dostosować i użyć do danych wejściowych.

Skomentować

W tym miejscu można wprowadzić tekst komentarza do modelu. Komentarz ten pojawia się również w raporcie.
