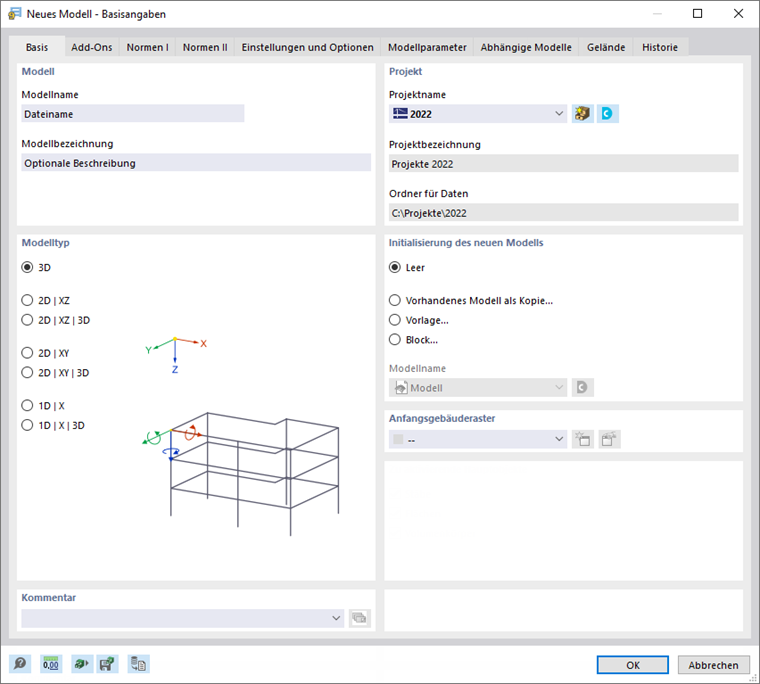

Das Register Basis verwaltet die elementaren Modellparameter.
Modell
Der 'Modellname' muss angegeben werden, da dies der auch Dateiname des Modells ist. Die 'Modellbezeichnung' hingegen ist optional. Damit können Sie das Modell kurz beschreiben. Die Bezeichnung erscheint im Ausdruckprotokoll, hat sonst aber – wie die Projektbezeichnung – keine weitere Funktion.
Projekt
Wählen Sie in der Liste 'Projektname' den Projektordner aus, in dem das Modell angelegt werden soll. Mit der Schaltfläche
können Sie ein neues Projekt erstellen. Es erscheint der Dialog 'Neues Projekt anlegen' zur Eingabe der entsprechenden Daten.
Die Schaltfläche
ermöglicht den Zugang zum Dlubal Center. Dort können Sie ein anderes Projekt als aktuell setzen (siehe Kapitel
Modelle
).
Zur Information werden die 'Projektbezeichnung' und der 'Ordner für Daten' des ausgewählten Projekts angezeigt.
Modelltyp
Der Modelltyp steuert, ob ein räumliches, ebenes oder eindimensionales Modell untersucht wird. Falls kein 3D-Modell vorliegt, können Sie in diesem Abschnitt die Eingabeparameter auf reduzierte Koordinaten und Freiheitsgrade beschränken.
Die Typen '2D | XZ' eignen sich für ebene Stabtragwerke wie Rahmen und Stützen, deren Lasten nur in der Flächenebene wirken. Mit den Typen '2D | XY' können Sie ebene Stabtragwerke wie Trägerroste modellieren, die senkrecht zur Ebene belastet sind. Die '3D'-Optionen ermöglichen jeweils eine räumliche Berechnung des ebenen Systems, beispielsweise wenn Sie unsymmetrische Querschnitte mit Drehwinkeln wie Windverbände verwenden.
Mit den Typen '1D | X' können Sie eindimensionale Stabtragwerke wie Durchlaufträger modellieren. Auch hier ermöglicht die '3D'-Option die räumliche Berechnung rotierter Querschnitte.
Sie können den Modelltyp auch nachträglich noch ändern. Dies kann jedoch mit einem Datenverlust verbunden sein, beispielsweise wenn Sie ein 3D-Modell auf ein ebenes System reduzieren.
Initialisierung des neuen Modells
Mit der Voreinstellung 'Leer' sind alle Daten des Modells neu zu definieren. Alternativ können Sie ein Muster voreinstellen. Es bestehen folgende Möglichkeiten:
- Vorhandendes Modell als Kopie: Die Kopie einer Datei wird voreingestellt.
- Vorlage: Sie können eine Musterdatei verwenden, die Sie als Vorlage gespeichert haben.
- Block: Sie können einen Block als Modellbaustein voreinstellen.
Wählen Sie die Vorlage oder den Block in der Liste unterhalb aus. Mit der Schaltfläche
haben Sie Zugriff auf das Dlubal Center, das eine Übersicht über alle Vorlagen und Muster bietet.
Anfangsgebäuderaster
Ein Gebäuderaster erleichtert die Eingabe des Modells: Die Schnittpunkte eines ebenen oder räumlichen Rasters aus Linien bieten Definitionspunkte für Linien, Stäbe und Flächen.
In der Liste finden Sie vier Voreingestellte Typen für Gebäuderaster , die Sie bei Bedarf anpassen und für die Eingabe verwenden können.
Kommentar
Hier können Sie einen Text eintragen, um das Modell mit einer Bemerkung zu versehen. Dieser Kommentar erscheint auch im Ausdruckprotokoll.
